Генератор ШИМ для шаговых двигателей DC 6-24В

код: ARC249

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

169 грн

в наличии

Купить в один клик

	8
	голосовать

Нашли дешевле?

Описание
Отзывы (5)
Задать вопрос

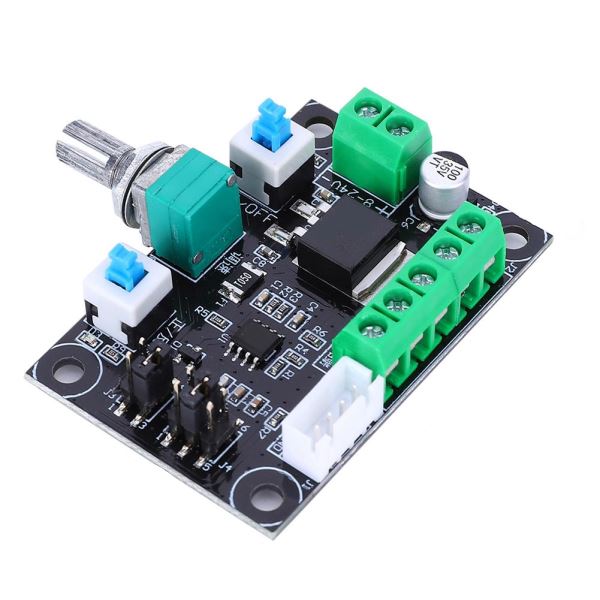

ШИМ генератор для управления драйвером шаговым двигателем. Если собрать вместе генератор, драйвер шагового двигателя, шаговый двигатель и блок питания - это получится полностью готовая система управления. Максимальная нагрузка, составляет - 4 А.

Генератор имеет три варианта управляющей частоты:

высокая: 5.4кГц - 160кГц
средняя: 540Гц - 16.6кГц
низкая: 80Гц-2.4кГц

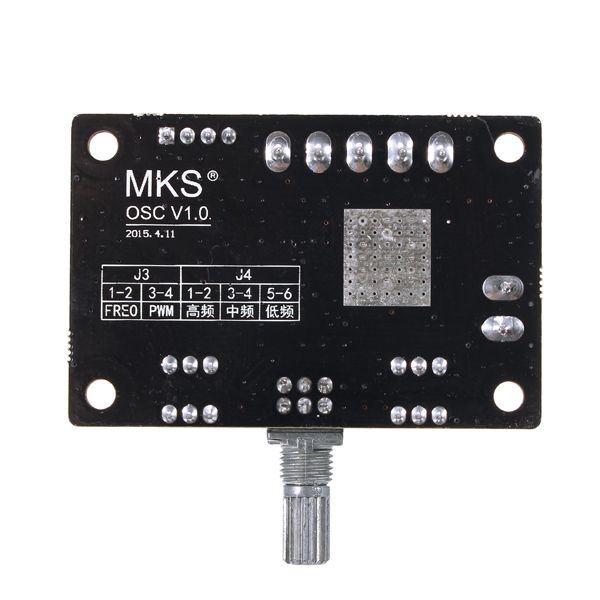

Переключение режимов производится с помощью джампера.

В комплекте только плата генератора.

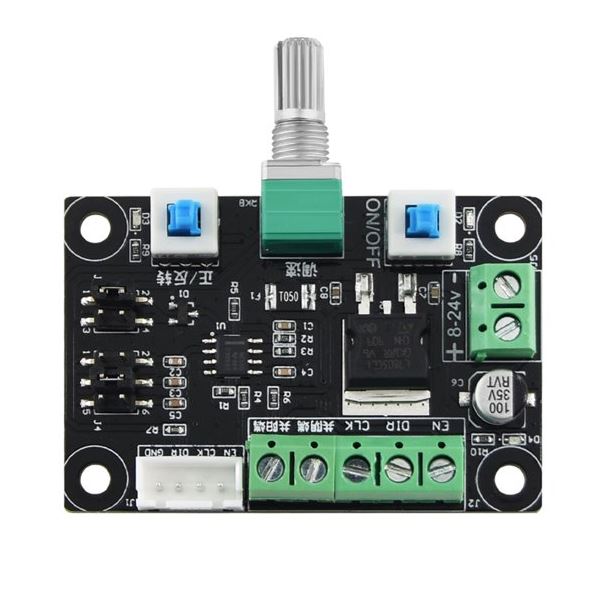

Подключение драйвера шагового двигателя, другой знак порта, но та же функция

EN = ENA = FREE Включить
PUL = PULS = CLK Импульс
DIR = CW = CWW Направление

Общее анодное соединение (разъем B)

EN + PUL + DIR + (все подключается к общему анодному разъему)
EN - EN
PUL - CLK
DIR- DIR

Общее катодное соединение (разъем B)

EN- PUL- DIR - (все подключается к общему катодному разъему)
EN + EN
PUL + CLK
DIR + DIR

Характеристики:

Напряжение питания: 8 - 24 В постоянного тока
Диапазоны управляющей частоты: 5.4кГц - 160кГц, 540Гц - 16.6кГц, 80Гц - 2.4кГц
Кнопака включения / отключения
Кнопка направления вращения
Регулятор оборотов
Размер: 58 x 38.6 мм

Отзывы покупателей про Генератор ШИМ для шаговых двигателей DC 6-24В

Іван (23.05.2026)

Супер

Ответить

Дзюба Олександр (05.03.2023)

Все вiдмiнно!

Ответить

Anton (31.05.2022)

Хорошая плата, использовал с драйверами A4988 и DRV8825 для работы с двигателем Nema17. В моем случае DRV8825 подошел лучше, потому что у него есть деление шага 1/32, что в диапазоне частот "середня: 540Гц - 16.6кГц" дает до 150 оборотов в минуту. С 1/16 было бы 300 оборотов, что для моей задачи много.

Ответить

Ониськів Павло (11.05.2022)

Купив даний генератор для піключення крокового мотору Nema 17, в саморобному поворотному столику. Якість товару хороша, сервіс хороший, відправили швидко. Єдиний незначний недолік на платі це маркування полярності виходу 5 вольт, написано на китайській. Якщо хтось читатиме цей коментар то + це перша клема від білої фішки.

Ответить

Олексій (22.01.2022)

Доброго дня, а є фото усього набору?

Ответить
