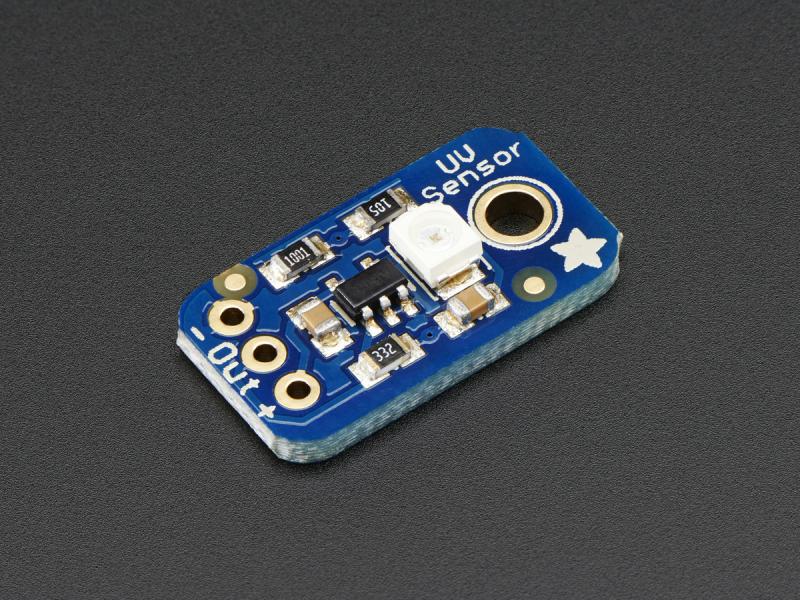

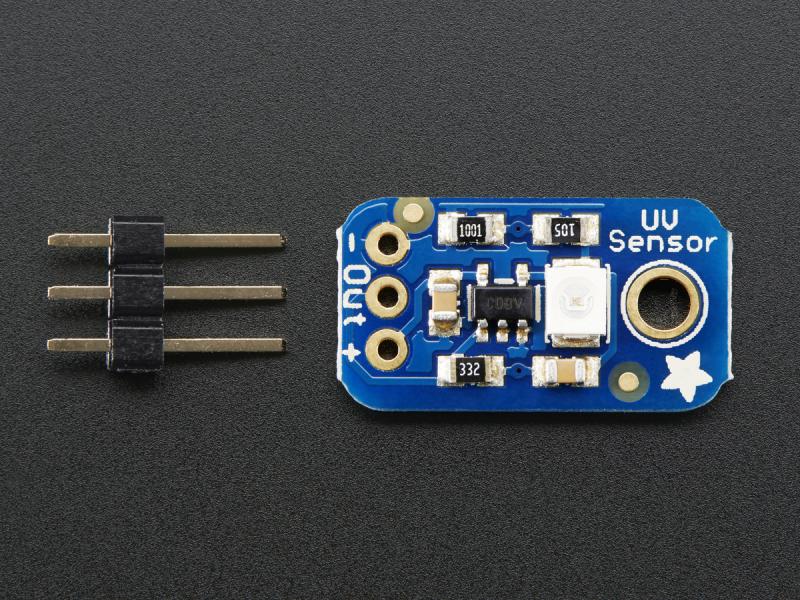

Аналоговый датчик ультрафиолета на GUVA-S12SD от Adafruit

Модуль датчика ультрафиолета на фотодиоде GUVA-S12SD с пиком чувствительности в диапазоне излучения 240-370нм (UVB и большая часть UVA) идеально подходит для конструкций, измеряющих уровень ультрафиолетового излучения. Рабочий ток фотодиода очень мал - наноамперы, поэтому, для подключения его к аналоговому входу контроллеров, требуется применение усилителя на операционнике.

Выходное напряжение датчика считается по формуле: Vвых=4.3*I (где I - ток диода). Так при токе в 1мкА (9мВт/см*кв) выходное напряжение составит 4,3В. При пересчете напряжение в индекс УФ излучения нужно разделить выходное напряжение на 0.1В Т.е. если выходное напряжение составит 0,5В при индексе УФ излучения 5. Обратите Ваше внимание на то, что УФ светодиоды, как правило, имеют другой диапазон излучения. Для регистрации излучения и проверки датчика лучше подойдут солнечное излучение и лампы для загара.

Характеристики:

• Тип фотодиода: GUVA-S12SD
• Тип выхода: аналоговый
• Рабочий диапазон УФ излучения: 240-370нм (UVB и большая часть UVA)
• Напряжение питания: от 2.7В до 5.5В

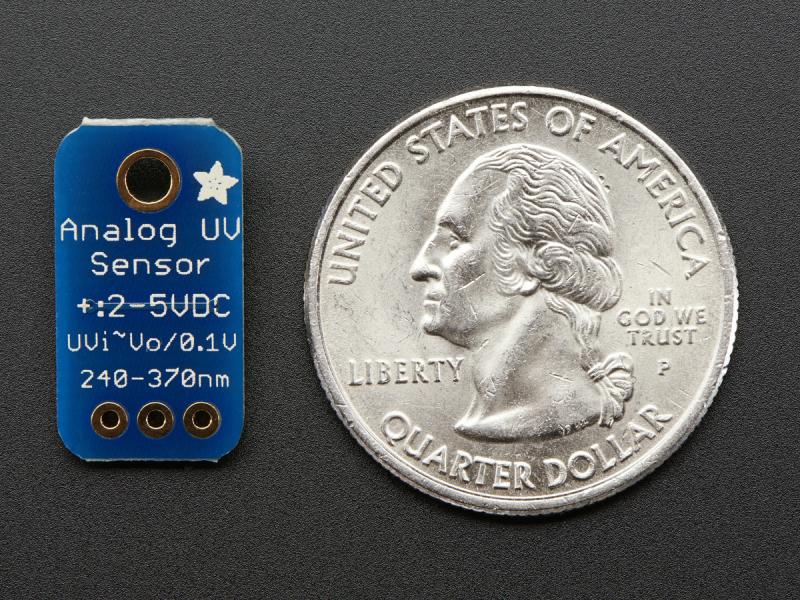

• Раззмеры: 10мм x 19мм x 2мм
• Вес: 0.7 грамма

Ссылки:

• Даташит
