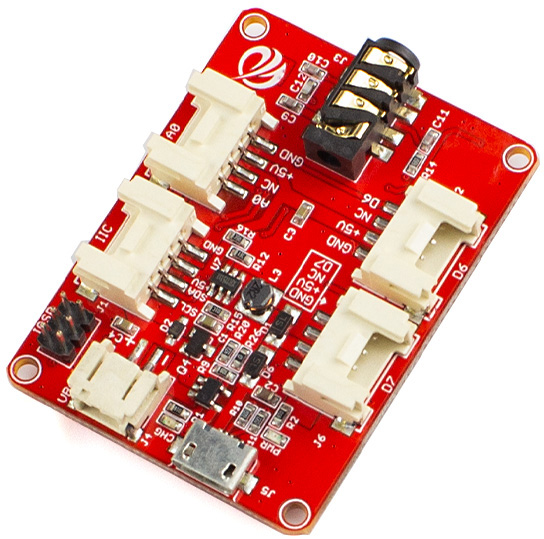

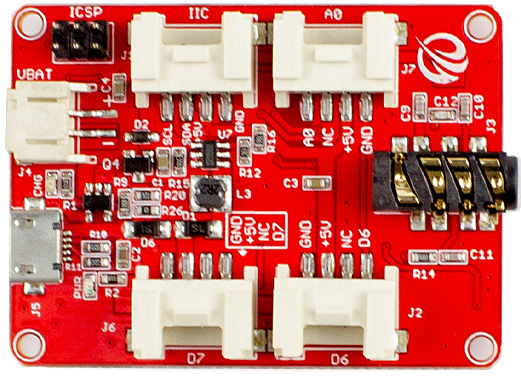

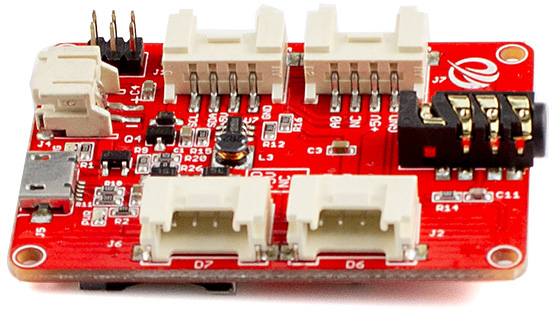

Плата разработчика Atmega32u4 c модулем A9G GPRS GSM GPS-V1.1 от Elecrow

код: DPC341

Дополнительные категории товара: GSM, GPRS  |  GPS  |  AVR
Elecrow
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: AVR   GSM   GPS

795 грн

в наличии



Купить в один клик

12
голосовать
Нашли дешевле?
  • Плата разработчика Atmega32u4 c модулем A9G GPRS GSM GPS-V1.1 от Elecrow
  • Плата разработчика Atmega32u4 c модулем A9G GPRS GSM GPS-V1.1 от Elecrow
  • Плата разработчика Atmega32u4 c модулем A9G GPRS GSM GPS-V1.1 от Elecrow
  • Плата разработчика Atmega32u4 c модулем A9G GPRS GSM GPS-V1.1 от Elecrow
  • Описание
  • Отзывы (17)
  • Задать вопрос

Новая плата разработчика на микроконтроллере ATMega32U4 c модулем A9 GSM / GPRS / GPS. Использование такой комбинации позволяет строить экономичные системы сбора информации с отправкой полученных данных на сервер через мобильные сети. Модуль А9 позволяет не только передавать и принимать данные, но и отправлять и принимать СМС-сообщения и голосовые вызовы, а так же получать GPS-информацию о месторасположении устройства.

Код производителя: AMC01219U

Дополнительные GPS команды:

  • AT+GPS=1 :OPEN GPS function
  • AT+GPSRD=1 : Get GPS information
  • AT+GPS=0: Close GPS function

Особенности:

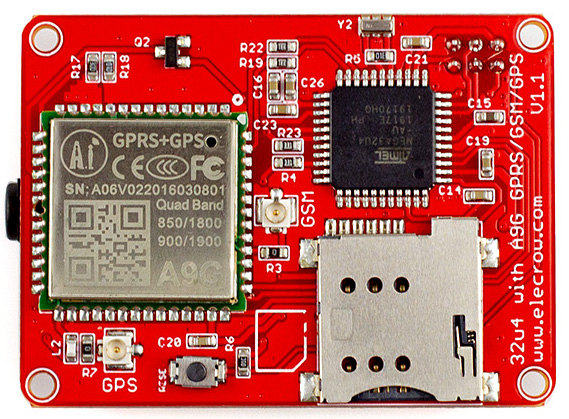

  • Микроконтроллер 32U4 в связке с A9 модулем
  • 3.7В батарейное питание
  • Поддержка GSM/GPRS/GSM функций
  • Совместимость GSM / GPRS 850,900,1800,1900МГц
  • GPRS Class 10
  • Поддержка GPS и AGPS
  • Соответсвие ROHS, FCC, CE, CTA сертификатам

Характеристики:

  • Рабочее напряжение: 3.3 В - 5 В
  • Рабочая температура: от -30 ℃ до + 80 ℃.
  • Размер A9G: 19.2 х 18.8 х 3 мм.
  • Четырехдиапазонный: 850/900/1800/1900 МГц
  • Многослотовый GPRS: с возможностью настройки от 12.1 до 12
  • Мобильная станция GPRS: Класс B
  • Потребляемый ток: 1.3 мА @ DRX = 5; 1.2 мА при DRX = 9
  • Управление AT-командами: стандартные AT-команды GSM07.07, 07.05 и расширенные команды Ai-Thinker.
  • GPRS класса 10: скорость до 85.6 кбит/с (восходящий поток) и 42.8 кбит/с (нисходящий канал)
  • Максимальная высота над уровнем моря <18 000 метров
  • Схема кодирования: CS 1, 2, 3, 4
  • Поддержка CSD: до 14.4 кбит/с
  • Стек: PPP/TCP/UDP/HTTP/FTP/SMTP/MUX

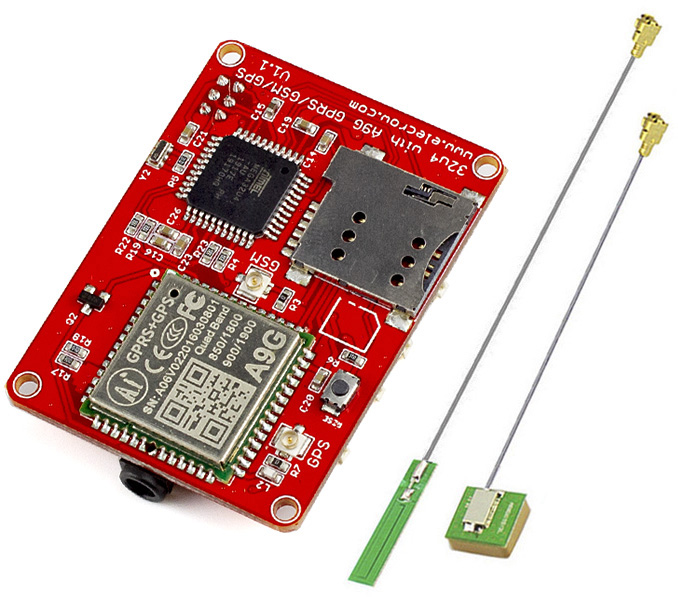

Комплектность:

  • Плата разработчика 32u4 с A9 GPRS/GSM/GPS
  • GSM антенна
  • GPS антенна

Ссылки:

Отзывы покупателей про Плата разработчика Atmega32u4 c модулем A9G GPRS GSM GPS-V1.1 от Elecrow

Александр (28.01.2022)

У меня модуль работает, но хотелось бы узнать название разъемов и их распиновку. В описании не нашел.

Ответить

admin (01.02.2022)

Добрый день. Полное описание данного модуля находится по ссылке приведенной в описании товара.

Ответить

Владимир (11.02.2020)

Не знаю где вы закупаете эти модули но больше там не закупайтесь.

Может мне так повезло но модуль мертвый.
точнее мертвый именно A9G

я когда-то работал с A6 и ожидал что проблем не будет, к тому же сама доска довольно удачна, но видят боги нельзя вылечить мертвое

Если коротко не работает GSM и GPS
Сама мега работает на 200% из ста, даташилд по ссылке совпадает с реальностью, разведено все удачно и удобно
но вот сам камень A9G уже в вальгалла


и так, в целом по камню A9G:
ничего не вызывает подозрений
весь стек команд AT нормально отрабатывается, IMEI, состояния и тд отдает, внезапных вылетов нет
но это все илюзия
если начинать кроить настройки то они не все дают ожидамый отклик
плюс если включить полный листинг то хоть он и включается, но это не сильно помогает так как на разнообразные ошибки одни и те же шаблоны ответов
с кодами ошибок веселее, по ним уже можно более предметно гадать, но и то не всегда
как я понял у них где-то обработчик крашит из-за чего в случае краша сыпется переменная ошибки и отдает FFFFFF в формате int (15790320)


GPS вообще не работает
точнее если запустить выдачу координат то оно все отлично, без раскачки и разогрева сразу сыпет координаты
координаты китая
я по-началу грешил на антенну, поставил нормальную а не родную - не помогло, на координатах все так же китай
потом уже я заметил что оно и время как-то интересно отдает
выдернул вообще антенну и (чудо чудное!) оно как и слало одни и те же координаты так и шлет
причем самое коварное что не статические данные, нет
время инкриминируется и позиция плавает в пределах пары метров
то есть полная эмуляция

к слову родная мелкая антенна вообще в лаптях отдает
я ее воткнул в нормальный GPS-модуль и там разбег был в 200-300м причем точка время от времени менялась



идем дальше
GSM так же не работает
точнее по-началу так же полная эмуляция присутствия, вроде бы все работает но если начинаешь разбиратся то все видит, все ОК но вот само не подключается

ладно я не гордый руками начал коннект
просто сказать "подключись!" можно, и модуль даже потом будет возвращать [0,1] но вот связи как не было так и нет
USSD крашит, СМС вроде-бы уходят но "не доходят", звонки так же крашит
в обратную сторону если звонить "абонент не абонент" с СМС все и так понятно

самое забавное что уровень сигнала отдает, отдает доступные вышки, операторов
то есть по сути все рабочее
единственное что постоянно напрягало это [99] в ошибках что означает что уровень сигнала хоть и есть но вот качество связи неизвестно (ето кстати с разными симками одно и то же)

так вот я не поленился и начал подключатся сам
сначала полностью ребутнул модуль и откатил все настройки
потом сам выбрал вышку, оператора
задал способ подключения
в ответах все ок, GSM есть, статус подключен
но вот связи как не было так и нет



лично у меня сложилось впечатление что A9G прошит какой-то отладочной прошивкой
даже раскопал оригинальную прошивку от производителя (http://wiki.ai-thinker.com/gprs/firmware)
самое сладкое как раз в описании к последней актуальной прошивке (где прямым текстом говорят что исправили косяки с GPS и GPRS)
вот только лично я этого не увидел

с магазина у меня модуль был прошит на v02.02.20180825
я обновил на v02.02.20181011 но воз и ныне там
GPS так и не взлетел, опять какие-то "координаты", у GSM все те же проблемы, "абонент не абонент", само не подключается (и не само тоже) и правильные USSD выдают краш


вообщем настоятельно не рекомендую этот модуль, хотя все сделано по уму и удачно
а жаль, ведь если бы A9G не имел площадок на дне то его можно было бы аккуратно отпаять и вставить что то нормальное

Ответить

Влад (18.07.2019)

А вот лично я не рекомендую этот модуль

Упорно находит себя по координатам рядом с
50.281527,30.292963 (что есть Глеваха)
хотя я нахожусь в Киеве совсем в другом месте:

Вот кусок ответа на AT+GPSRD=1

+GPSRD:$GNGGA,164858.000,5028.1527,N,03029.2963,E,1,7,1.41,176.8,M,27.8,M,,*4A

Погрешность 35 километров выходит.

На днях попробую поставить ему антенну от DPC311 (гдето валялась, на глазок коннектор должен быть таким же) посмотрим может чтото и изменится.

Ответить

Влад (19.07.2019)

Попробовал, результат такой же.
Может модуль попался такой кривой, но GPS там явно не рабочий.

Ответить

admin (19.07.2019)

Напишите, пожалуйста, нам на почту.

Ответить

Влад (22.07.2019)

С GPS разобрались, Гагл карты по другому интерпретируют формат. Точность правда похрамывает, около 300 метров.

А вот GPRS на нём побороть пока не смог.

При любых операторах и вариациях АТ комманд после активации PDP имеем Unknown Error

10:34:48.908 -> AT+CGACT=1,1
10:34:48.908 ->
10:34:48.908 -> +CME ERROR: 148
10:35:01.178 -> AT+CGACT?
10:35:01.178 ->
10:35:01.178 -> +CGACT: 0,0


Если ктото успешно заводил на нём GPRS поделитесь плиз как.

Ответить

Влад (22.07.2019)

после нескольких дней оказалось что мобильная сеть отвечает модулю отказом в регистрации сим карты:

15:59:42.106 -> AT+CREG?
15:59:42.106 ->
15:59:42.106 -> +CREG: 1,3

где 3 - Регистрация отклонена.

Эта же симка работает в обычном телефоне.
Если смогу завести, отпишусь, но первое впечатление осталось неизменным.

Ответить

admin (22.07.2019)

Включите принудительный выбор сетей GSM и LTE. По умолчанию используется режим Auto, который не всегда корректно работает с нашими сетями.

Ответить

Влад (22.07.2019)

Подскажите AT коммандочку?

Ответить

Влад (23.07.2019)

Как можно принудительно выбрать оператора если плата даже не ищет его а возвращает:
06:13:27.918 -> AT+COPS=?
06:13:27.918 ->
06:13:27.918 -> +CME ERROR: 256
где
CME ERROR: 256 Operation temporarily not allowed

Принудительное выставление оператора через COPS=ЧИСЛО,0 (неважно какое число) возвращает ОК но при этом регистрация в сети также не происходит.

Ответить

admin (23.07.2019)

Для SIM7000 это команда AT+CNMP=51. Для других модулей значения другие. AT+CNMP=13 включает только GSM режим, которого в большинстве случаем достаточно.

Ответить

Влад (23.07.2019)

18:07:46.783 -> AT+CNMP=?
18:07:46.783 ->
18:07:46.783 -> +CME ERROR: 58
18:08:06.729 -> AT+CNMP?
18:08:06.729 ->
18:08:06.729 -> +CME ERROR: 58


Не поддерживаются такие команды. (ни 51, ни 13, ни 2 - auto)

Ответить

Влад (23.07.2019)

Звиняте конечно, но модуль не показывает даже списка операторов по AT+COPN

Официальная дока A9G тут: https://wiki.ai-thinker.com/_media/gprs/b000at00a0_gprs_series_module_at_instruction_set_v1.0.pdf

Из чего следует: модуль битый.
Как дойдёт мне мой DPC208 попробую его скрестить с ATTINY85 посмотрим на результат.

Ответить

Влад (22.08.2019)

Всётаки модуль битый. Его GSM часть

CSQ всегда показывет 99, тоесть нет сигнала. Даже если менять IMEI, поэтому он и не видел список операторов.

Рекомендую перепроверять модули после приезда из китая.

Ответить

Дмитрий (02.04.2019)

Модуль работает, все норм. Но прислали вместо А7 - A9G. А так все на высоте, скорость отправки вообще супер.

Ответить

Ivan (17.12.2019)

Так А9G дороже и свежее, радоваться надо :)
И есть вопрос к продавцу - какой всё-такие модуль мне приедет?
на фото - А7, в заголовке - А9

Ответить
