Модуль с 16 реле, управляемых по Ethernet, WiFi, RS232

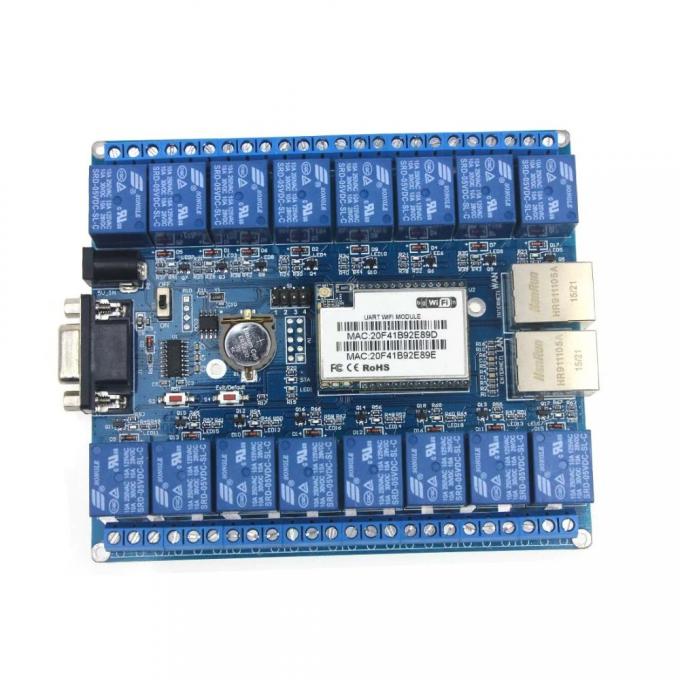

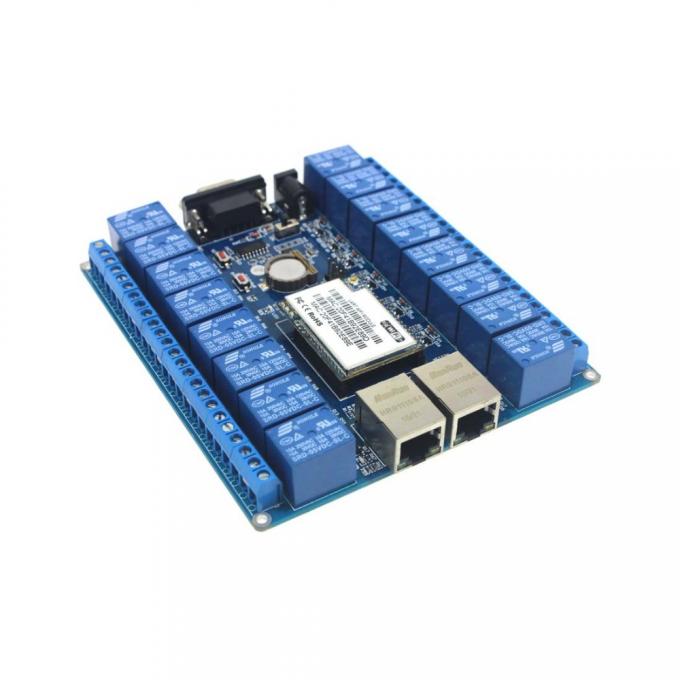

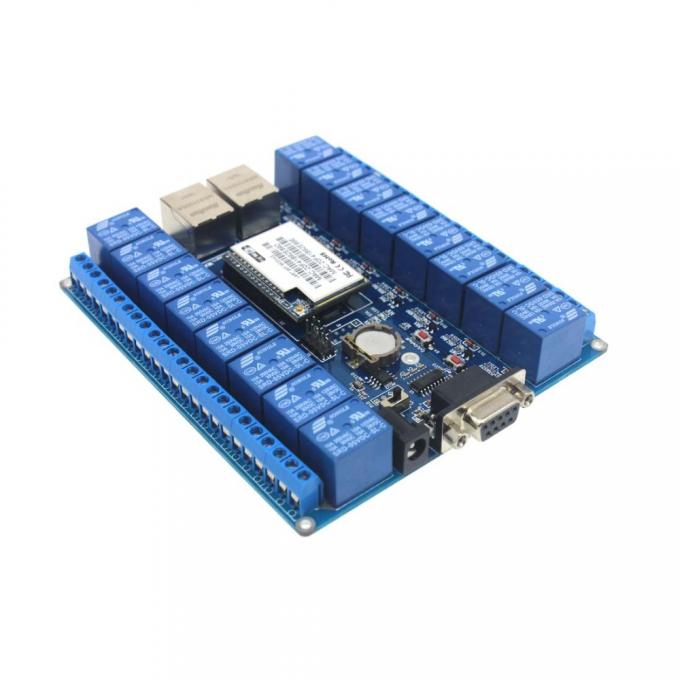

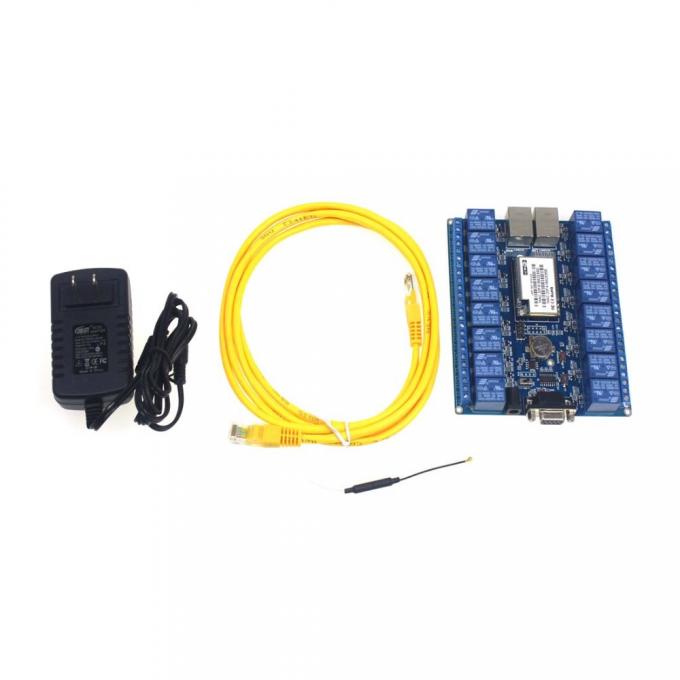

Модуль HLK-SW16 представляет собой 16-ти канальный релейный модуль с управлением включением и выключением нагрузки с напряжением до 250В и максимальным током 10А с Android смартфона через Wi-Fi, Ethernet или через RS-232 подключение. Модуль позволяет не только управлять нагрузкой но и программировать автономное управление через расписание, для чего на плате установлен микроконтроллер и часы реального времени.

Для управления со смартфона служит программа, ссылка на которую приведена ниже.

Вначале включаем модуль и подключаемся к нему по wi-fi. По умолчанию точка доступа называется HI-LINK_DA17, пароль по умолчанию 12345678, устройство не должно подключено к LAN сети, иначе может получить ip-адрес роутера, а не устройства. Заходим через браузер по адресу: http://192.168.16.254, имя пользорвателя по умолчанию: admin, пароль: admin

ip-адрес можно и нужно поменять в настройках (для примера адрес изменен на 192.168.1.254 и в дальнейшем ссылки будут на него). Если нажать на надпись вверху слева HERELINK то увидим расширенный интерфейс.

настройка p2p на странице по адресу: http://192.168.1.254/p2p.asp

После установки управляющей программы на телефон запускаем программу, вводим UUID и пароль:

После чего можем управлять реле:

Теперь можно синхронизировать время и назначить имя кнопкам.

Посылать команды можно по адресу http://192.168.1.254/adm/hlk_1037283194.asp (Список команд, к сожалению, нам неизвестен...)

Характеристики:

• Напряжение питания: 5В
• Максимальный потребляемый ток: 1А
• Количество управляемых каналов: 16
• Максимальное напряжение нагрузки: 250В
• Максимальный ток нагрузки каждого канала: 10А
• Wi-Fi модуль: RM04
• Поддержка протокола: 802.11b/g/n
• Поддержка беспроводной безопасности WEP/WPA-PSK/WPA2-PSK/TKIP/AES
• Интерфейсы управления нагрузкой: Wi-Fi, Ethernet или RS-232
• Пароль по умолчанию: 12345678
• Размер платы: 115 х 130 х 19 мм

Ссылки:

• Программа для Android
• Исходники программы для Android
