Беспроводное Ajax реле с сухим контактом 5А чёрный

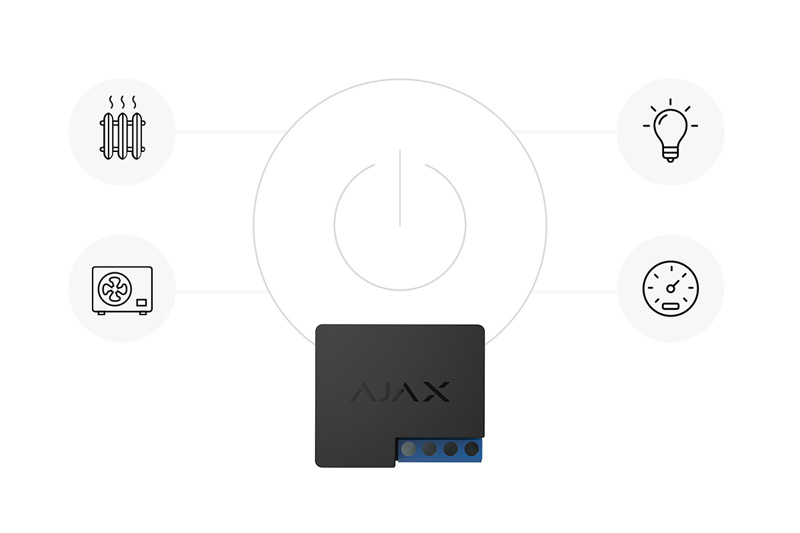

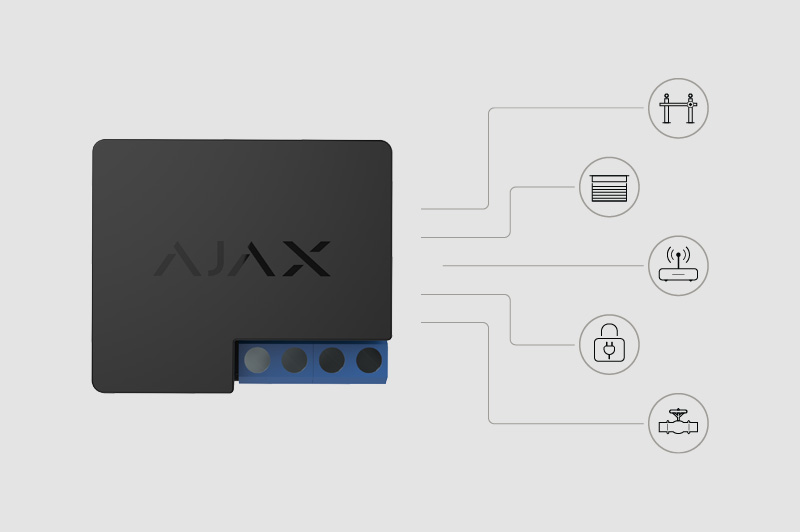

Relay - это реле с беспотенциальным «сухим» контактом для дистанционного управления электропитанием подключенных к нему приборов. Сухой контакт гальванически не связан с цепью питания устройсва, таким образом данное реле можно использовать в низковольтных и бытовых электросетях. Данное реле имеет два вида защиты: защита по напряжению питания и защита по температуре. Управление подключенных приборов к реле осуществляется по средствам приложения Ajax, сценариев автоматизации, функциональной кнопки реле расположенной на его корпусе и с помощью кнопки Button. Как и все устройства от Ajax данное реле подключается к системе по защищённому радиопротоколу Jeweller. Дальность связи - до 1000 метров при отсутствии преград.

Важно: Реле работает только с ретрансляторами и хабами Ajax.

Элементы устройства:

1. Антенна.
2. Клеммы питания.
3. Клеммы контакта.
4. Функциональная кнопка.
5. Светодиодный индикатор.

Контакты подключения:

• контакты PS IN - питания реле от 7 до 24 В постоянного тока.
• контакты Relay - контакты нагрузки (беспотенциальные контакты).

Реле коммутирует только один полюс электрической цепи, второй полюс остаётся постоянно замкнутым.

Режимы работы реле:

• бистабильный
• импульсный

При работе в импульсном режиме можно задать его длительность: от 0/5 до 255 секунд. Режим работы реле и состояние контактов настраиваются пользователем в приложении Ajax.

Состояния контактов:

• Нормально замкнутый - реле прекращает подачу питания при активации и возобновляет при деактивации.
• Нормально разомкнутый - реле подаёт питание при активации и прекращает подачу при деактивации.

В реле реализована функция измерения значения напряжения питания.

Типы защиты:

• Защита по напряжению питания
• Защита по температуре

Примечание: защиты работают независимо друг от друга.

• Защита по напряжению: срабатывает, если напряжение питания реле выходит за пределы от 6.5 до 36.5 В.
• Защита по температуре: срабатывает, если реле нагревается до температур выше 65С.

При срабатывании одной из защит подача питания через Relay прекращается. Подача питания восстанавливается автоматически после нормализации напряжения или температуры.

• Совместимость:
  • Централи:
    • все хабы Ajax
  • Ретрансляторы:
    • все ретрансляторы радиосигнала Ajax
• Связь с хабом или ретранслятором:
  • Технология связи: Jeweller
  • Диапазоны частот:
    • 866.0 - 866.5 МГц
    • 868.0 - 868.6 МГц
    • 868.7 - 869.2 МГц
    • 905,0 - 926.5 МГц
    • 915.85 - 926.5 МГц
    • 921.0 - 922.0 МГц
  • Максимальная эффективная излучаемая мощность (ERP): до 20 мВт
  • Максимальная дальность: до 1000 м на открытой местности
• Питание:
  • от 7 до 24 В постоянного тока
  • Максимальный ток нагрузки:
    • 5А 24В постоянного напряжения
    • 13А 230В переменного напряжения
  • Выходная мощность до 2.5 кВт при 230 В переменного напряжения
• Защита
  • Уровни срабатывания защиты по напряжению питания
    • минимальное 6.5В
    • максимальное 36.В
  • Уровень срабатывания защиты по температуре
    • выше +65°C в месте установки
    • выше +85°C внутри реле
• Период опроса: 12 - 300с
• Энергопотребление устройства в режиме ожидания до 1 Вт
• Параметры электропитания доступные в приложении:
  • напряжение питания
• Регулируемый режим работы
  • Импульсный
  • Бистабильный
• Регулируемая длительность импульса от 1 до 255
• Диапазон рабочих температур: от -20°C до +64°C
• Допустимая влажность: до 85%
• Класс защиты: IP20
• Цвет: черный
• Размеры: 39 × 33 × 18 мм
• Вес: 25 г

Комплектация:

• Реле.
• Двусторонний скотч.
• Краткая инструкция.

Ссылки:

• Руководство пользователя
