Аудіомодуль MP3/WAV програвача CX1000BM з UART та підсилювачем 5 Вт

Аудіомодуль MP3/WAV програвача CX1000BM з UART та підсилювачем 5 Вт.

CX1000BM компактний модуль відтворення аудіофайлів на базі мікросхеми CX1000B, призначений для використання в електронних пристроях, системах автоматизації, голосових інформаторах, сигналізаторах, інтерактивних пристроях та інших проєктах, де необхідне програмно кероване відтворення звуку.

Модуль підходить для створення голосових інформаторів, звукової сигналізації, іграшок, інтерактивних стендів, автоматизованого обладнання, систем оповіщення та інших пристроїв з програмно керованим відтворенням аудіофайлів.

Модуль підтримує аудіофайли форматів MP3 та WAV з частотою дискретизації до 48 кГц. Файли можуть зберігатися на карті пам'яті microSD/TF або зовнішньому USB-накопичувачі.

Керування здійснюється через послідовний інтерфейс UART, завдяки чому модуль легко інтегрується з Arduino, ESP32, STM32 та іншими мікроконтролерами. Через UART доступні команди запуску, паузи та зупинки відтворення, переходу між композиціями, вибору конкретного файлу, зміни гучності, режиму еквалайзера, режимів повторення та інших функцій.

CX1000BM має вбудований підсилювач класу D потужністю до 5 Вт, тому динамік з опором 4–8 Ом можна підключати безпосередньо до контактів SPK+ та SPK-. Також передбачені окремі аналогові аудіовиходи DACL та DACR для підключення зовнішнього підсилювача або іншої аудіоапаратури.

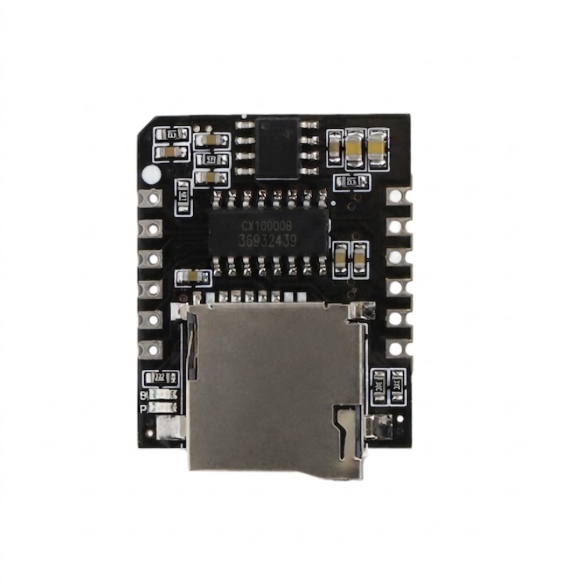

На платі встановлений слот для карти пам'яті microSD/TF. Для підключення зовнішнього USB-накопичувача передбачені контакти USB_DP та USB_DM.

Технічні характеристики:

• модель: CX1000BM;
• основна мікросхема: CX1000B;
• підтримувані аудіоформати: MP3, WAV;
• максимальна частота дискретизації: 48 кГц;
• напруга живлення: від 3,3 до 5,2 В DC;
• рекомендована напруга живлення: 3,7 В і вище;
• інтерфейс керування: UART TTL;
• носій інформації: microSD/TF;
• підтримка зовнішнього USB-накопичувача;
• максимальна рекомендований об'єм карти пам'яті: 32 ГБ;
• файлова система: FAT32;
• вбудований підсилювач: Class D;
• максимальна заявлена потужність підсилювача: до 5 Вт;
• рекомендований опір динаміка: 4-8 Ом;
• регулювання гучності: 31 рівень, 0-30;
• налаштування еквалайзера;
• вибір конкретного аудіофайлу;
• підтримка повторного та циклічного відтворення;
• можливість програмного запуску, паузи та зупинки;
• виходи аналогового аудіосигналу: DACL, DACR;
• вихід вбудованого підсилювача: SPK+, SPK-;
• вихід стану відтворення: BUSY;
• крок контактних майданчиків: 2.54 мм;
• розміри модуля: приблизно 23 × 28 мм;
• маса: приблизно 2.2 г.

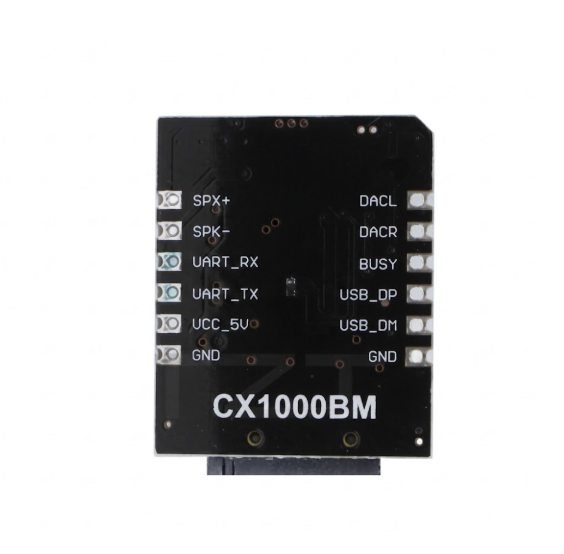

Призначення контактів:

• DACL - аналоговий аудіовихід лівого каналу;
• DACR - аналоговий аудіовихід правого каналу;
• BUSY - сигнал стану відтворення;
• USB_DP - лінія USB D+;
• USB_DM - лінія USB D−;
• GND - загальний контакт;
• SPK+ - позитивний вихід на динамік;
• SPK− - негативний вихід на динамік;
• UART_RX - вхід UART;
• UART_TX - вихід UART;
• VCC_5V - вхід живлення.
