Самодельный лабораторный блок питания

2019-07-04

Все статьи →

Одним из самых необходимых инструментов для каждого радиолюбителя является блок  питания. Ведь без него иногда бывает достаточно сложно обойтись. Я считаю, что чем он лучше, тем удобнее и приятнее будет им пользоваться. Поэтому я бы хотел на своем примере рассказать, как собрать мощный ЛБП из, фактически, подручных средств и готовых китайских запчастей.

Главной особенностью данного проекта является низкая стоимость относительно заводских аналогов со схожими характеристиками и весьма широкий функционал. Так же не стоит забывать, что собирая устройство самостоятельно, можно заточить его под свои потребности и возможности кошелька, что тоже, как по мне, не маловажно.

В общем, поехали. Для простоты сборки я использовал готовые китайские модули и всё то, что нашел на даче в гараже. Итак, нам понадобятся:

- Блок питания:

Я брал на ebay с выходом 24В и 9А (китайцы любят в описании указывать завышенные характеристики, но мне повезло и он действительно выдал обещанное) . Так же хочу отметить, что сюда подойдет любой мощный БП, будь то зарядка от ноута, ATX от ПК и другие.

- Понижающий преобразователь:

https://arduino.ua/prod2163-ponijaushhii-preobrazovatel-5a-na-xl4015-s-regylirovkoi-toka-i-napryajeniya - макс. 5А

https://arduino.ua/prod1484-ponijaushhii-preobrazovatel-9a-s-regylirovkoi-toka-i-napryajeniya - макс. 9А.

Особенностями этих модулей являются защита от КЗ, ограничение по току и возможность заряжать литиевые (применяется технология cc-cv) и свинцовые АКБ без риска их перезарядить и испортить

- Вольт-амперметр: https://arduino.ua/prod1903-sdvoennii-svetodiodnii-cifrovoi-voltmetr-ampermetr-100v-10a

- Термостат: https://arduino.ua/prod1903-sdvoennii-svetodiodnii-cifrovoi-voltmetr-ampermetr-100v-10a

если нагрузка на первую понижайку будет больше 3-х ампер и 6-ти на вторую – охлаждение ставить ОБЯЗАТЕЛЬНО!

- А также прочая мелочевка: светодиоды, понижайки, куллеры, потенциометры (по 10КОм

каждый), USB выходы, разъемы (у меня стоят “бананы”) и т.д.

Корпус взял от подарочного набора конфет “Roshen”.

Для более точной настройки напряжения я бы рекомендовал поставить многооборотный потенциометр (для ограничения по току необязательно, так как диапазон там небольшой). Так

же на форумах некоторые умельцы пишут, что можно впаять резистор, если не ошибаюсь, на

10Ком параллельно крутилкам для поворота ручки на весь диапазон, но я решил не

экспериментировать и оставил как есть.

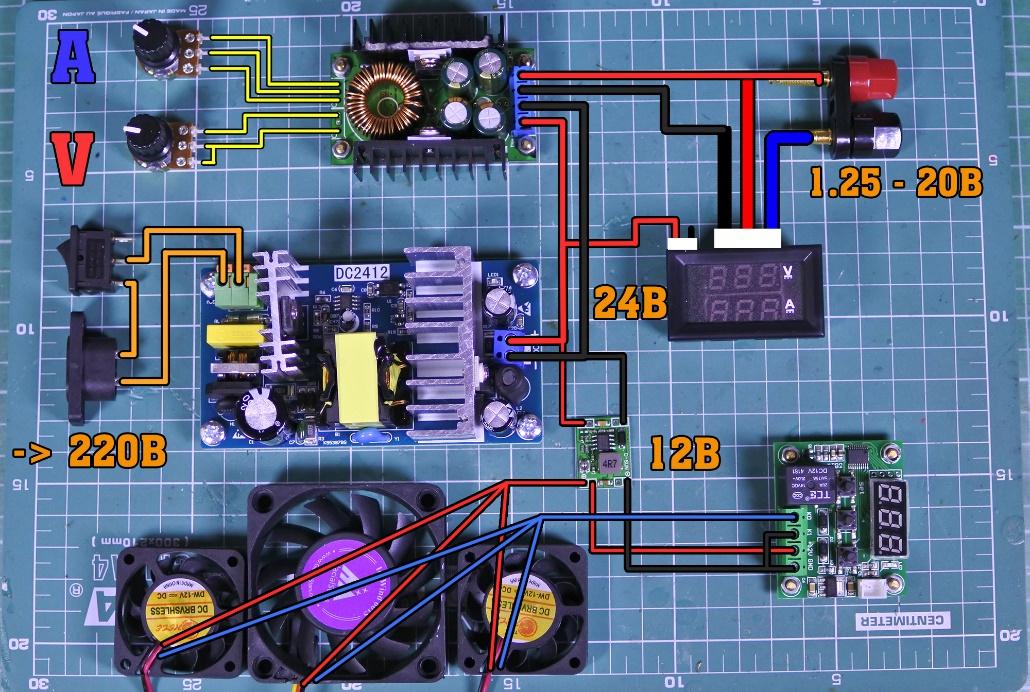

Схемы подключения:

Немного поколдовав паяльником и шуруповертом, через пару часов я собрал вот такой прибор:

На выходе он отдает 24В и 8,5А (на большее не решился), что равняется мощности в 204Вт.

На передней панели есть 2 USB выхода по 5В каждый для питания небольших устройств типа мини-паяльника или вытяжки (тоже мини-). Светодиоды с термостата и преобразователь я также вынес на нее. Хочу добавить, что выходной мощности этого ЛБП более чем достаточно для питания мини-ЧПУ станка или дрельки для сверления плат.
