Миниатюрный FM передатчик с LCD дисплеем и микрофоном

Компактный FM-передатчик предназначен для передачи звука со встроенного микрофона, линейного входа FM диапазоне с возможностью приема на обычные вещательные приемники, телефоны с FM тюнером и автомагнитолами. Передатчик отличается достаточно большим радиусом действия и высоким качеством звука.

• Использование цифровой обработки звука (DSP) и FM модуляции с синтезатором частоты с фазовым захватом (PLL) делают звук максимально реалистичным а частоту передачи стабильной.
• ЖКИ дисплей для контроля и изменения режимов передачи с малым собственным потреблением и минимальными шумами и наводками.
• Встроенный 16 ступенчатый регулятор уровня.
• Все параметры настройки сохраняются при выключении питания.
• Многоканальный автоматический переключатель входных сигналов.

Инструкция использования:

Питание:

для длительной, стабильной и качественной работы передатчика требуется качественный источний питания. Рекомендуется использовать батарейное питание. Сетевые источники должны быть дополнены качественным и эффективным фильтром для исключения помех и наводок. Напряжение питания не должно выходить за рамки минимального и максимального значений.

Кнопки:

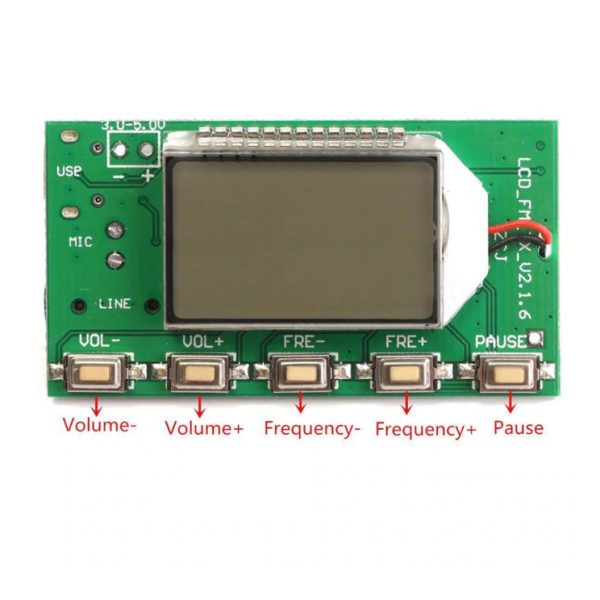

• Громкость +/-: Нажатие увеличивает/уменьшает громкость на 1. Длительное нажатие плавно увеличивает/уменьшает значение до максимума/минимума
• Частота +/-: Нажатие увеличивает/уменьшает частоту передачи на 0.1 МГц. Длительное нажатие увеличивает/уменьшает частоту с шагом в 1 МГц.
• Mute: Нажатие кнопки выключает/включает звук.

Управление

Передатчиком можно управлять, подавая команды через порт UART, контакты которого размещены на плате передатчика. Протокол управления нам, к сожалению, неизвестен...

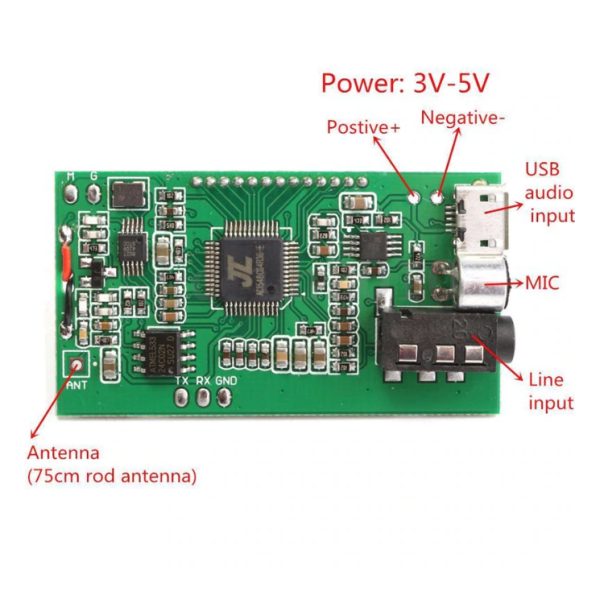

Антенна:

Для эффективной передачи сигнала требуется телескопическая антенна длиной 75 см.

Линейный вход звука:

На линейный вход модуля можно подать звуковой сигнал от любого источника. Для подключения используется стандартный разъем 3.5 мм. Вход переключается автоматически при подключении внешнего разъема.

FM беспроводный микрофон:

Модуль можно использовать как беспроводный радио-микрофон. Для этого остальные разъемы должны быть отключены. Микрофон очень чувствителен и следует позаботиться о том, что бы звук от приемника не попадал на него.

Технические параметры:

• Входной частотный диапазон: 50Hz-18KHz
• Частотный диапазон передатчика: 87.0 МГц -108.0 МГц
• Режим модуляции: стандартный для FM радио
• Количество каналов: LINE / USB - стерео, Микрофон - моно
• Соотношение сигнал/шум: >30dB
• Напряжение питания: 3.0 - 5.0 В постоянного тока
• Рабочий потребляемый ток: 35 мА
• Передающая антенна: 75 см телескопическая антенна
• Дальность передачи: для 75 см антенны более 20 метров на открытой местности.

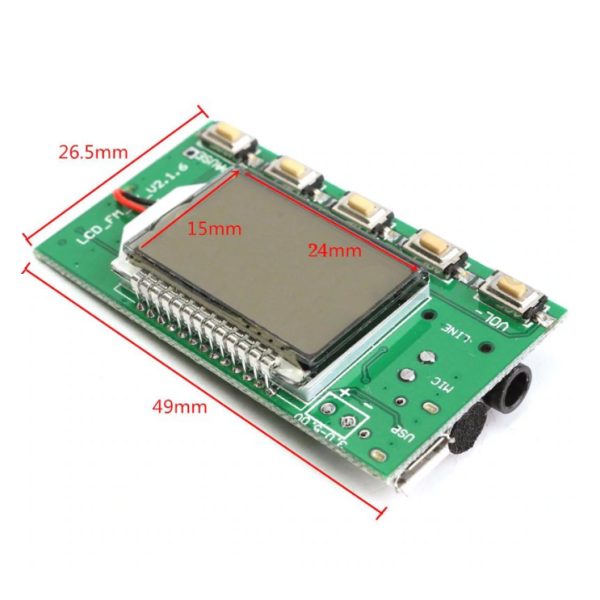

• Размеры: 26.5 x 49 мм
