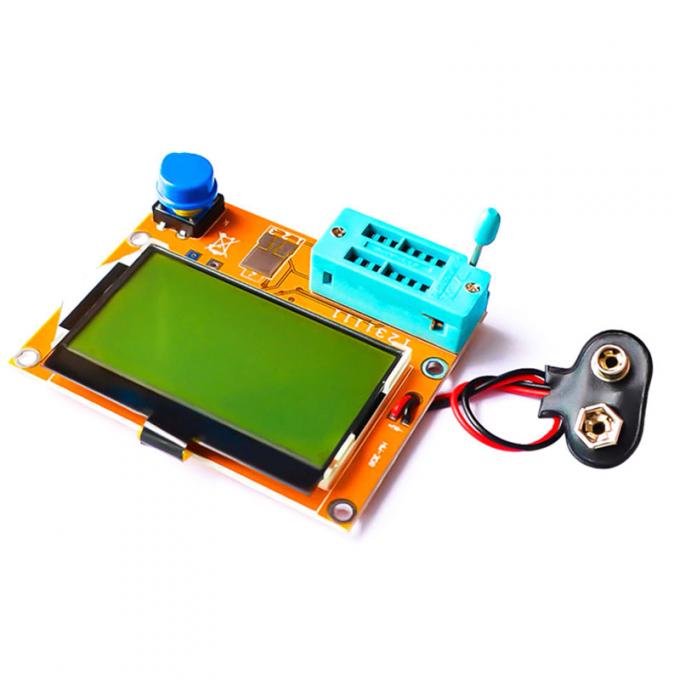

Многофункциональный тестер элементов LCR-T4 (1.13)

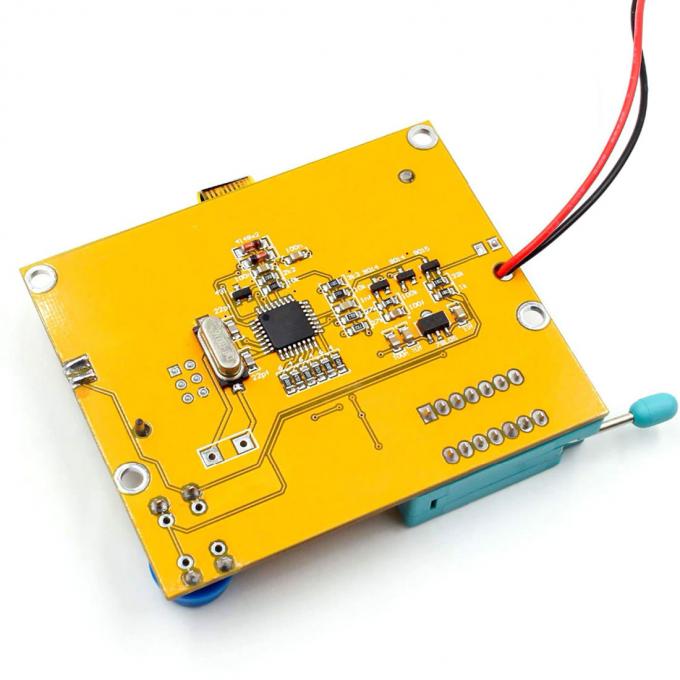

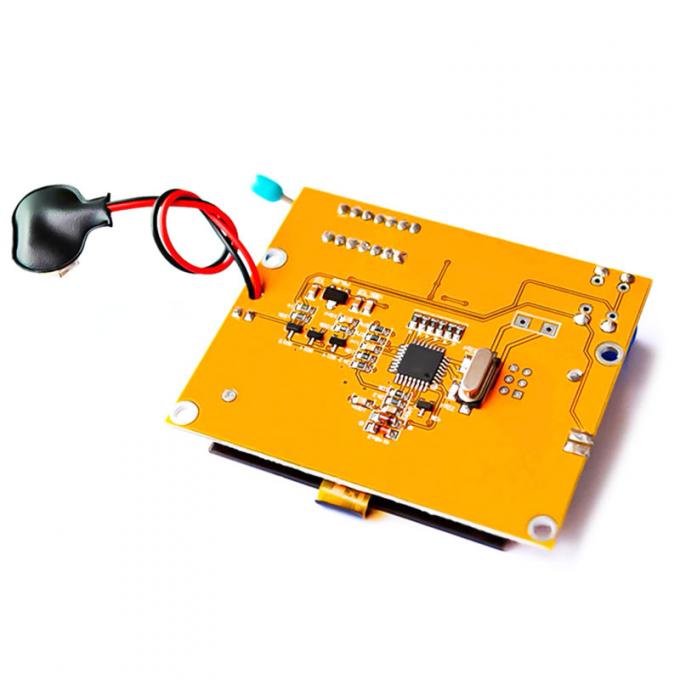

Многофункциональный тестер элементов LCR-T4 спроектирован на базе микроконтроллера APT32F172K8T6, LCD дисплея COG12864, управляющей кнопки, колодки, кварцевого резонатора и прочих вспомогательных компонентов, которые обеспечивают правильную работу устройства. Он представляет собой популярный измеритель параметров компонентов среди радиолюбителей. Особенностями устройства являются: автоматическое отключение и легкий процесс калибровки.

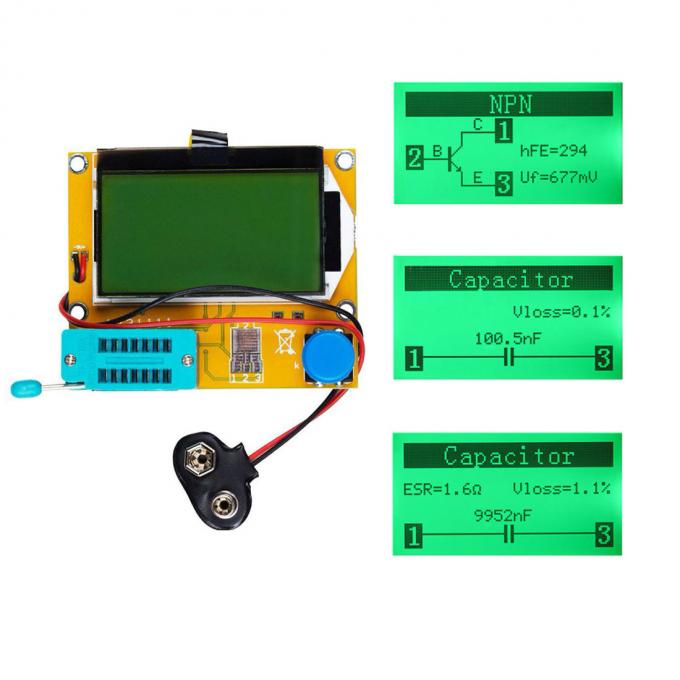

С помощью тестера LCR-T4 можно определить такие параметры электронных компонентов:

• Сопротивление
• Индуктивность
• Емкость конденсатора
• Тип и распиновку транзистора/диода
• Коэффициент передачи тока базы биполярного транзистора
• Напряжение насыщения биполярного транзистора
• Емкость затвора полевого транзистора
• Напряжение открытия полевого транзистора
• Падение напряжения на диоде
• Паразитную емкость диода

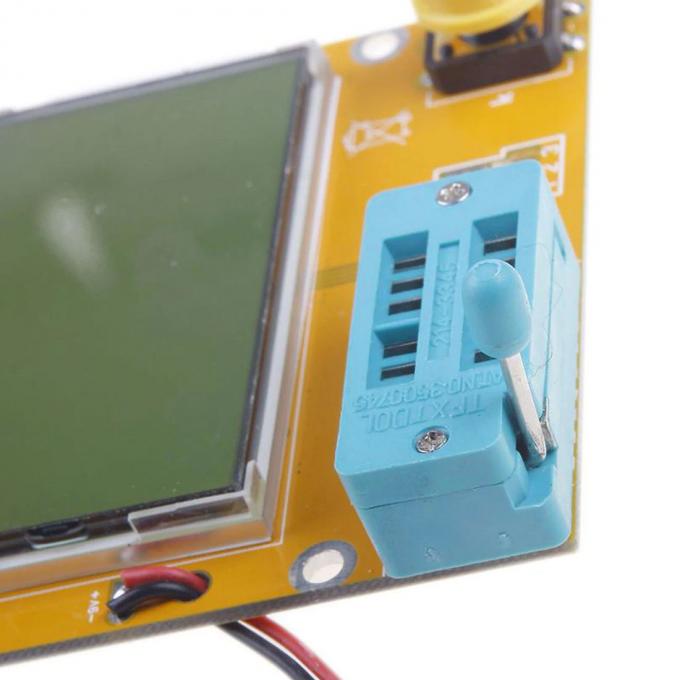

Для того чтобы измерить параметр компонента, сначала необходимо подключить источник питания в виде кроны. Затем следует убрать фиксацию с колодки, потянув рычаг вверх, и поместить необходимый элемент в колодку. После чего нужно закрыть фиксатор, потянув рычаг вниз, и кратковременно нажать на кнопку управления. Затем мега тестер LCR-T4 автоматически определит характеристики элемента, который установлен в планку.

Обратите внимание, при измерении емкости конденсатора, его необходимо разрядить.

Калибровка

Калибровки тестера должна проводиться периодически как и для любых других измерительных приборов. Для того чтобы откалибровать измеритель, приготовьте два высококачественных конденсатора (полипропиленовых, металлопленочных ...) емкостью более 100nF и 4-30nF, а также перемычку для замыкания трех контактов в тестовой панели.

Далее необходимо установить перемычку в контакты 1, 2, 3 и нажать на кнопку управления. После включения на экране отобразится запрос "Режим самотест?». Нажмите еще раз кнопку для подтверждения. Начнется калибровки. Дождитесь сообщения "Изоляция!" и удалите перемычку. Самокалибровка продлится до появления символа конденсатора и номинала который необходимо вставить.

Как правило, при первой калибровке требуется вставить сначала конденсатор емкостью более 100 нанофарад, а затем 4-30 нанофарад, а при последующих только 4-30 нФ. Окончание калибровки сопроводится выводом версии программного обеспечения и сообщением "Тест закончен". Полную калибровку всегда можно повторить зайдя в меню и выбрав пункт "Режим самотеста".

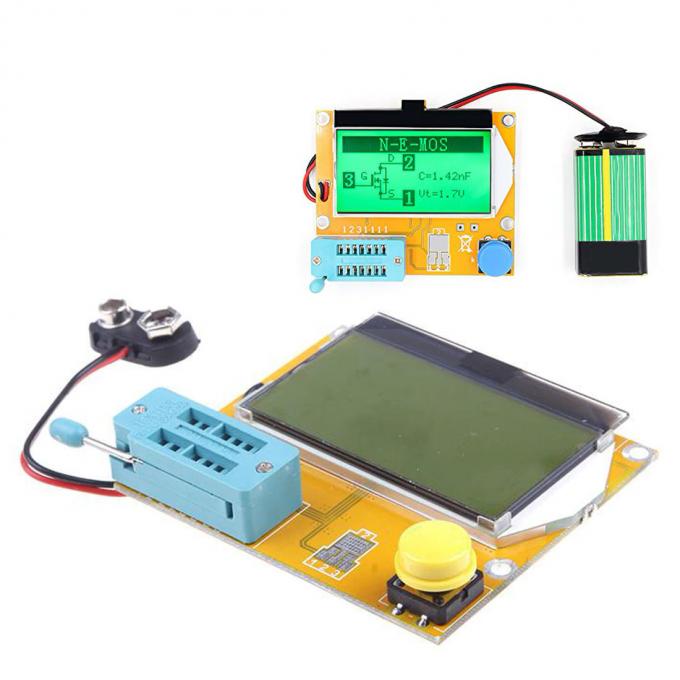

В качестве источника питания можно использовать батарею 6F22 (покупается отдельно). Напряжение питания составляет 9 В.

Характеристики:

• Микроконтроллер: ATmega328
• Напряжение питания, В: 9
• Диапазон измеряемого сопротивления: 0,1 Ом ... 50 МОм
• Диапазон измеряемой индуктивности: 0,01 мГн ... 20 Гн
• Диапазон измеряемой емкости: 25 пФ ... 10 000 мкФ
• Рабочий ток, мА: 25
• Версия интерфейса: 1.13
• Размеры модуля, мм: 72 х 59
