Миниатюрный FM приемник с LCD дисплеем

Миниатюрный FM приемник с LCD дисплеем. Цифровой синтезатор частоты позволяет точно устанавливать частоту приема а удобный жидкокристаллический дисплей отображает параметры приемника и частоту приема.. Приемник имеет энергонезависимую память частот. Несмотря на размеры и простоту приемник имеет очень качественное звучание и высокую стабильность частоты приема.

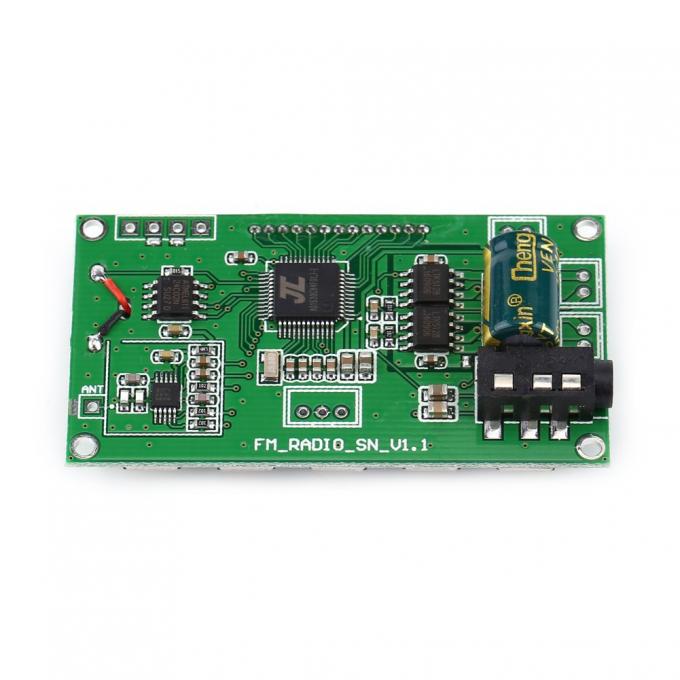

На плате приемника предусмотрено подключение (Rx и Tx) последовательного интерфейса управления приемника АТ командами. Так же на плате установлен простой одноканальный усилитель мощности для подключения небольшого громкоговорителя.

Характеристики:

• Напряжение питания: от 3В до 5В
• Стабилизация частоты приемника: цифровая (PLL) с кварцевой стабилизацией

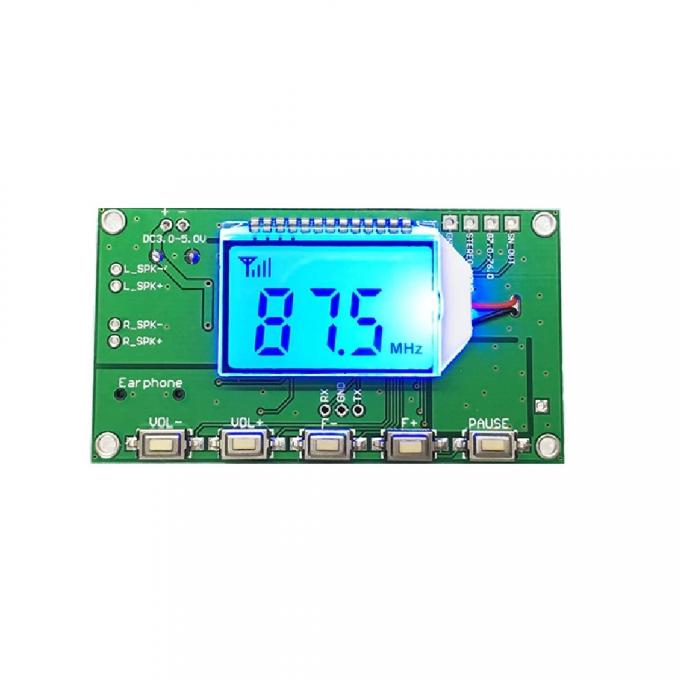

• Дисплей: жидкокристаллический с ультрамалым потреблением и низким уровнем помех
• Автоматический поиск радиостанций
• Регулировка громкости: цифровая 30 ступеней
• Автоматическое переключение выхода: динамик/наушник
• Шумоподавление: автоматическое
• Выходная мощность: динамик 3Вт, наушники 500мВт
• Потребляемый ток при максимальной громкости и внешнем динамике: 500 мА
• Диапазон принимаемых частот: 76МГц - 108МГц
• Отношение сигнал/шум: >30db
• Частотный диапазон: 50Гц - 18КГц
• Размеры: 49 х 27 х 11мм

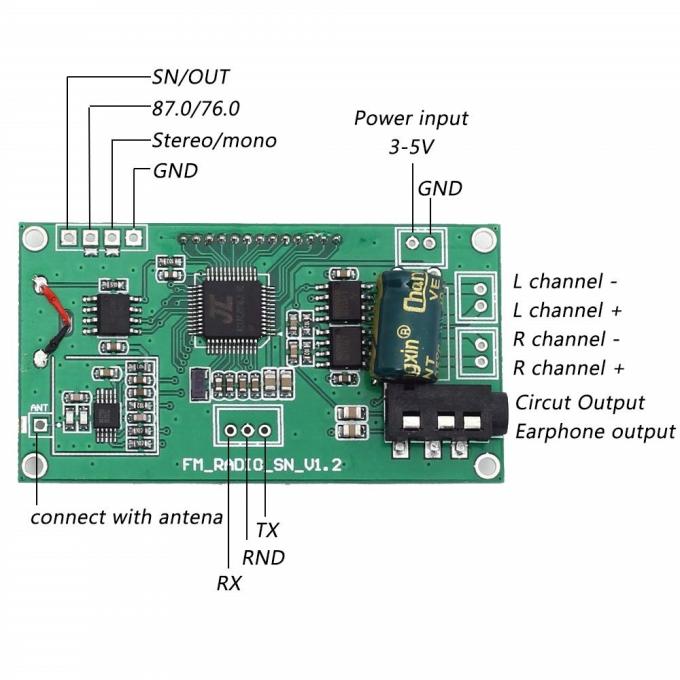

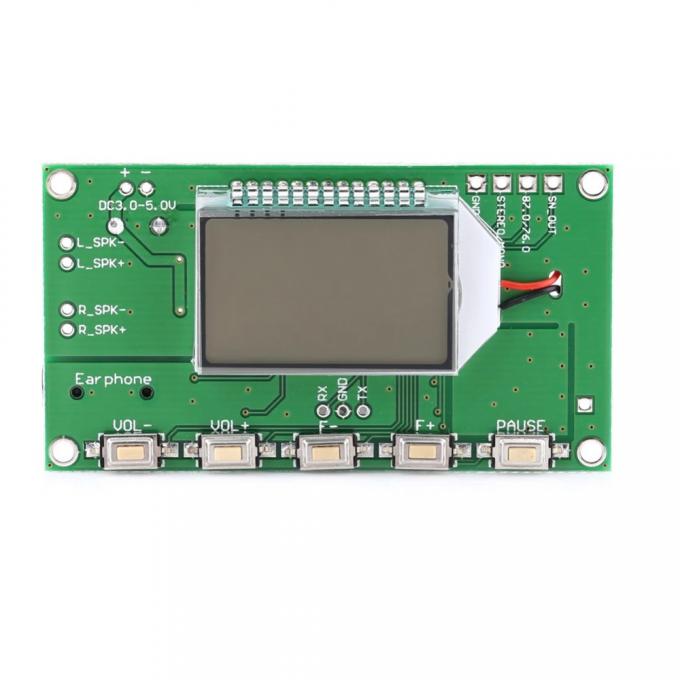

Для активации начала диапазона в 76МГц необходимо соединить каплей припоя контакт "87.0/76.0" с GND. Таким же образом происходит переключение между режимами STEREO/MONO. Места пайки подготовлены и видны с обратной стороны платы возле этих же контактов.

Контакт SN_OUT зарезервирован для использования с внешним устройством посредством статических и импульсных сигналов. Нагрузочная способность контакта 3.3V/20mA

Дополнительная информация на английском

Управление приемником через последовательный порт
Скорость порта: 38400
Напряжение логических уровней: TTL 3V
Команды отправляются без пробелов, например AT+FRE=893 (для переключения на частоту 89,3 МГц);
Завершайте команды символами возврата каретки: CR

Set the current frequency point:
AT+FRE=875
Set the current frequency point is 87.5MHZ
760-1080 (open campus radio)
870-1080 (off campus radio)
The current frequency or ERR (error)

Pause Play / Resume:
AT+PAUSE
PLAY (Play) PAUS (pause) ERR

Set the volume:
AT+VOL=15
Set the current volume to 15
00-30
VOL value or ERR

Volume:
AT+VOLD
Volume -1
VOL value or ERR

Volume +:
AT+VOLU
Volume +1
VOL value or ERR

Setting Backlight Off Time (seconds). Where 00 is off 01 long bright:
AT+BANK=10
Setting the backlight turns off 10 seconds delay
00-99
BANK value or ERR

Set squelch threshold:
AT+SN_THR=10
Set squelch threshold is 10
00-20
SN_THR value or ERR
(SN _ON time before setting a threshold)

Reset:
AT+CR
reset:
1: VOL = 16 // Volume 16
2: SN_OFF // Close DSP Squelch
3: SNTHR = 10 // recovery squelch threshold is 10
4: FRE = 875 // frequency 87.5MHZ
BANK = 20 // backlight turns off delay 20s
CAMPOS_OFF // Off campus radio
FRE = 875 // current frequency 87.5MHZ
OK

Returns current status information module:
AT+RET
VOL = 10 // Volume 10
FRE = 875 // frequency 87.5MHZ
PLAY / PAUS // muted
BANK_OFF (BANK_ON) // turns off the backlight time (1 long open, 0 long off, or delays xs)
CAMPOS_OFF (CAMPOS_ON) // if open campus radio
