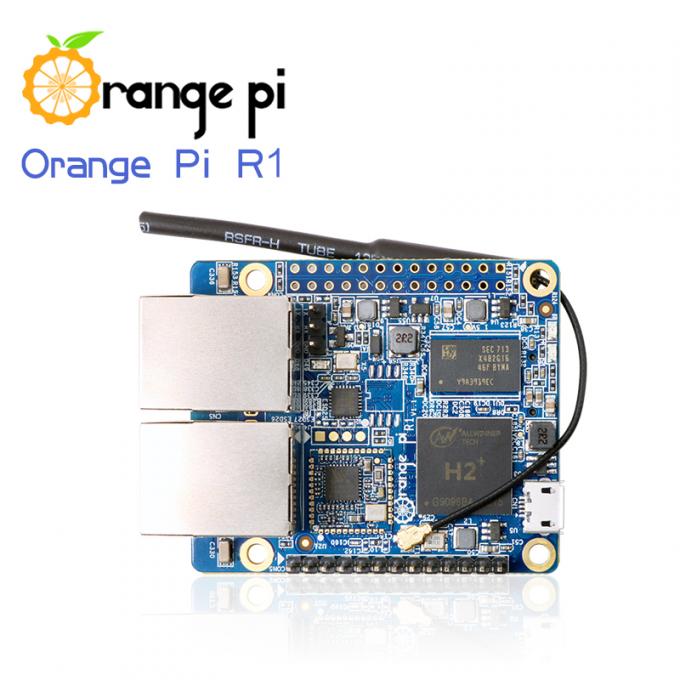

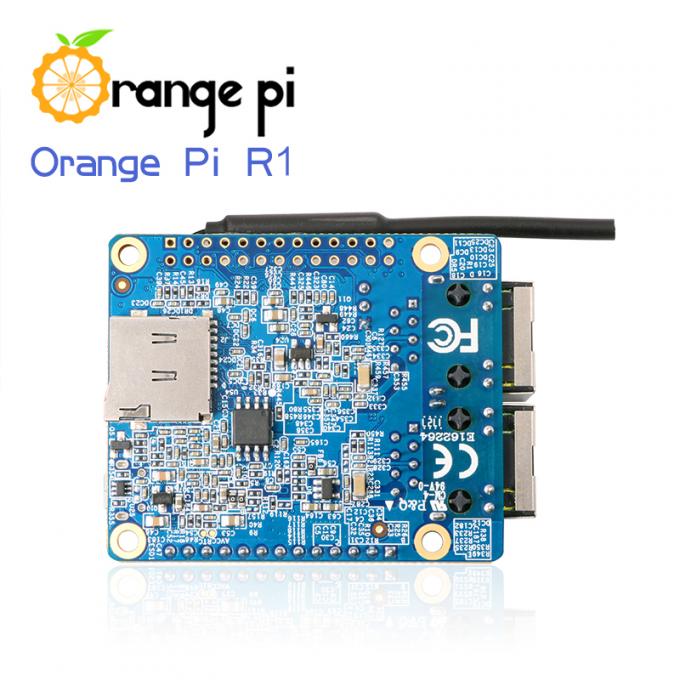

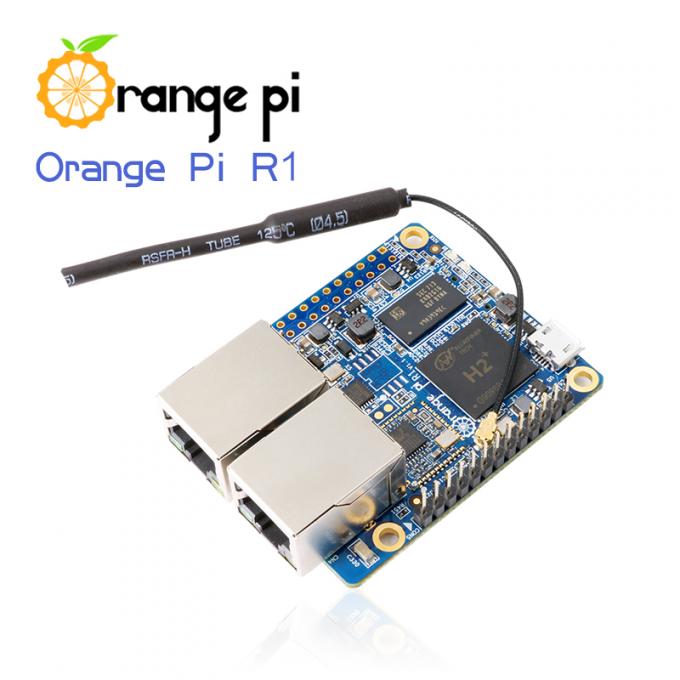

Orange Pi R1 H2 256Мб

Orange Pi R1 - одноплатный мини-компьютер реализован на основе четырехядерного 32х битного процессора H2 Cortex A7, с частотой 1.2ГГц. В роли графического ядра выступает Mali400MP2 с частотой 600МГц и поддержкой OpenGL ES 2.0. Оперативная память используется совместно с графическим ядром и составляет 256Мб DDR3 SDRAM.

Хранилище данных представлено в роли Micro-SD карты, максимальный объем которой может составлять 32Гб и микросхемы памяти SPI Flash, объемом 16Мб. Так же имеются два 100М Ethernet порта, стандарта RJ45. Wi-Fi реализован на чипе Realtek RTL8189FTV, стандартов IEEE 802.11 b / g / n. Имеется разъем для подключения внешней антенны ( плата поставляется в комплектации с антенной ). Через 23х и 13ти пиновые разъемы, возможно подключение внешней периферии, такой, как: UART, I2C, SPI, микрофон, аудио разъем, монитор и дополнительные два USB порта. Питание осуществляется через разъем Micro-USB-OTG или контакты питания. Включение платы производиться по средствам кнопки. В качестве индикации присутствуют два светодиода: светодиод питания и статуса.

Малые размеры, наличие двух Ethernet интерфейсов, дает превосходную возможность разрабатывать на данной плате проекты интернет-вещей ( IoT ). Хотя, это не единственное возможное решение, все будет зависеть от пользователя и его фантазии.

Статья Реализация маршрутизатора на одноплатном компьютере Orange Pi R1

Характеристики:

• Центральный процессор: четырехядерный 32х битный процессор H2 Cortex-A7 с частотой 1.2ГГц
• Графическое ядро: Mali400MP2 с частотой 600МГц и поддержкой OpenGL ES 2.0
• Объем оперативной памяти: 256Мб DDR3 SDRAM (единая с графическим ядром)
• Хранение данных: Micro-SD карта с максимальным объемом 32Гб и микросхемой Spi flash, объемом 16Мб
• WI-FI адаптер: Realtek RTL8189FTV, IEEE 802.11 b/g/n
• Сетевые интерфейсы: 100M/10M Ethernet RJ45(Onboard Ethernet) и 100M/10M Ethernet RJ45(RTL8152B)
• Видео выход: реализован внешним подключением через 13ти пиновый разъем
• GPIO 1x3: UART, земля.
• Порты ввода/вывода: реализованы внешним подключением через 26ти пиновый разъем
• Управление питанием: кнопка SW602
• Индикация: светодиод питания и светодиод статуса
• Питание: контакты питания или Micro-USB-OTG
• Поддержка операционных систем: Android4.4, Lubuntu, Debian, Armbian Image
• Размеры: 45мм×60мм
• Вес: 35г

Распиновка 26ти контактного разъема.
