Многофункциональный тестер элементов GM328 ENG (некондиция)

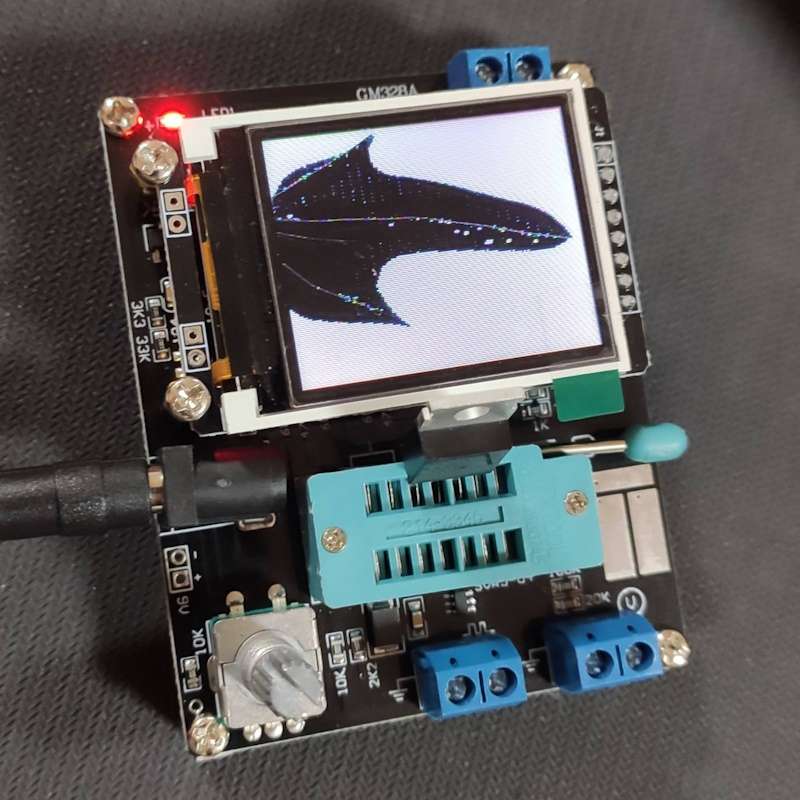

Проблема – необходима замена дисплея (см. фото #2).

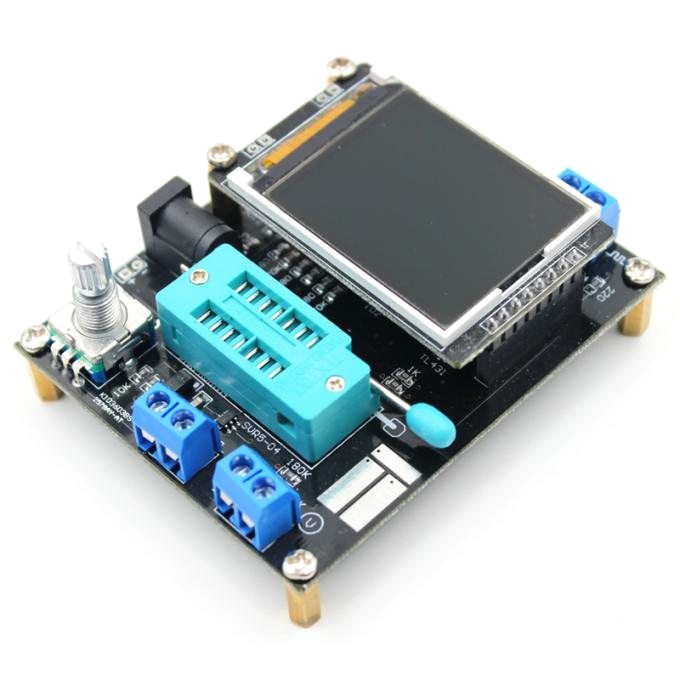

Устройство GM328A (версия 1.12k англ.язык) позволяет тестировать ёмкости и эквивалентное последовательное сопротивление ЭПС (англ. ESR) конденсаторов, индуктивности катушек, сопротивления резисторов, тестер транзисторов, диодов, а также выводить информацию о подключённых компонентах. Прибор работает в автоматическом режиме – тип детали и выводы к которым она подключена определяет автоматически, так же сам определяет цоколевку для транзисторов и диодов. Удобный разъем позволяет быстро подключать детали, а контактные площадки на плате удобны для тестирования SMD компонентов (их можно даже не подпаивать, а просто прижать пинцетом).

Прибор питается от 9В батарейки типа "крона", или при подключении такого переходника можно питать от другого источника. Так же на плате предусмотрены посадочные отверстия под обычный 5.5 мм разъем.

К достоинствам устройства следует отнести открытый исходный код проекта и обширное сообщество энтузиастов-разработчиков. Есть режим автокалибровки, для этого перед включением нужно замкнуть все три входа перемычками и потом, по требованию программы, установить конденсатор емкостью более 100 нФ (желательно пленочный).

Измеряет:

• резисторы (в том числе переменные, т.е. можно подключать все три вывода и выставлять необходимое сопротивление) сопротивлением до 50 МОм, с разрешением 0.1 Ом
• индуктивности (катушки) включая омическое сопротивление, диапазон от 0.01 мГн до 20 Гн
• конденсаторы - емкость, внутреннее сопротивление ESR. Диапазон от 0 пФ до 100 мФ с разрешением 1 пФ. Внимание! Конденсатор перед измерением должен быть разряжен, иначе он может повредить тестер
• транзисторы - автоматически определяет тип (биполярные NPN и PNP, с изолированным затвором N-канальные и P-канальные, MOSFET), распиновку (особенно актуально для крошечных SMD корпусов, на которых ничего не написано), измеряет коэффициент передачи тока базы, напряжение насыщения, измерение емкости затвора и напряжения насыщения для биполярников, измерение емкости затвора и напряжения открытия для полевиков
• диоды - цоколевка, падение напряжения, паразитная емкость
• светодиоды, в том числе светодиодные сборки
• тиристоры
• симисторы

Характеристики:

• контроллер: Atmega328 (DIP-28)
• графический LCD экран 128х64 точек с подсветкой
• питание: 6-12 В
• размеры: 81х58х25 мм
• автовыключение, потребление в режиме сна 20 нА
• язык прошивки английский
