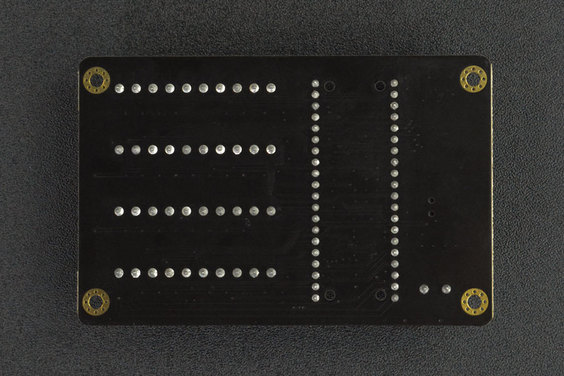

Модуль Terminal Block Board для Raspberry Pi Pico/Pico 2 от DFRobot

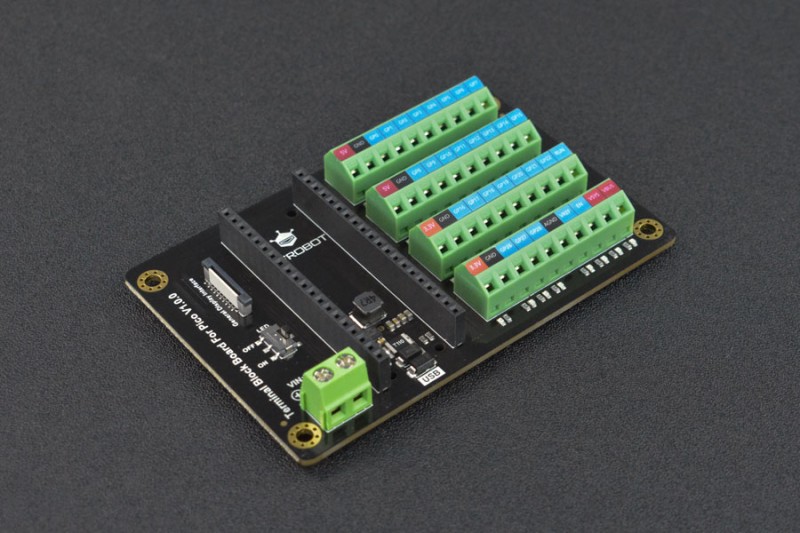

Terminal Block Board for Raspberry Pi Pico - это плата расширения выводов контроллера Raspberry Pi Pico идеально подходит для любителей, которые используют клеммные колодки для подключения своих проектов. На плате все контакты Raspberry Pico разбиты на клеммные колодки и предоставляют пользователям дополнительный GDI, выход 5 В и вход напряжения питания от 7 В до 24 В со встроенным преобразователем напряжения. Каждый порт помечен прозрачной шелкографией. Все клеммные колодки (кроме GND) имеют светодиодные индикаторы состояния, которые можно отключить с помощью встроенного выключателя, когда они не нужны.

Код производителя: DFR0924

Особенности:

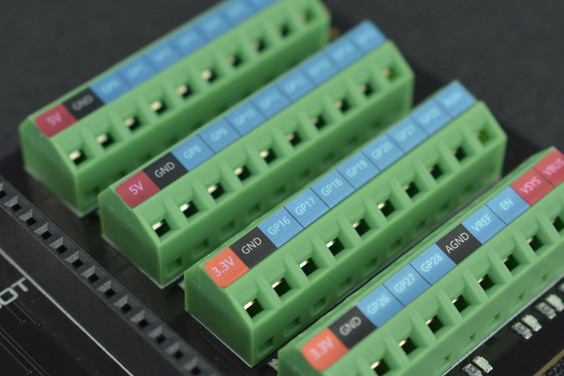

• Клеммные колодки делают соединения более стабильными и надежными.
• Все контакты основной платы выведены наружу
• Вход внешнего напряжения: от 7 В до 24 В (дополнительный преобразователь напряжения на плате)
• Прозрачная цветная шелкография

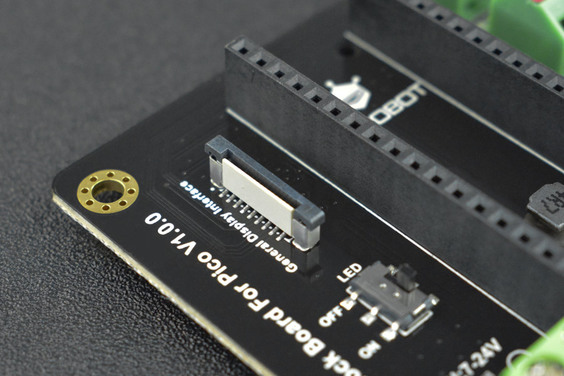

• GDI интерфейс для подключения дисплея
• Индикатор состояния контакта клеммной колодки
• Переключатель индикатора состояния клеммной колодки

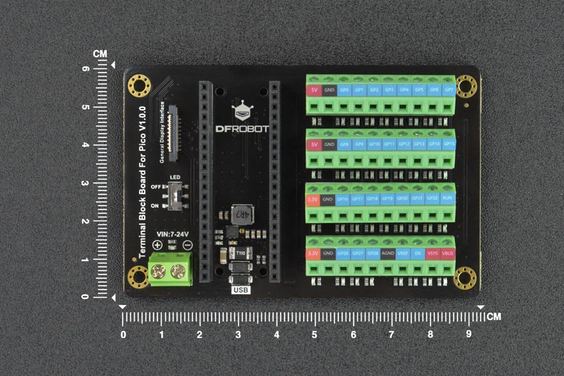

Размещение компонентов на плате модуля:

Пример подключения дополнительных модулей:

Характеристики:

• Вход внешнего напряжения питания: от 7 В до 24 В
• Интерфейс экрана: GDI
• Контакты GPIO: 27
• Контакты земли: 5
• Контакты порта 5 В: 2
• Контакты порта 3.3 В: 2
• Светодиодный индикатор состояния порта: 35
• Цвет светодиодного индикатора порта: синий
• Индикатор порта включения по умолчанию: 3.3 В, 5 В, VSYS, VBUS, VREF
• Размер: 61x93.5 мм

Ссылки:

• Wiki
• Схема
• 3D File
• CAD File
• Размеры
