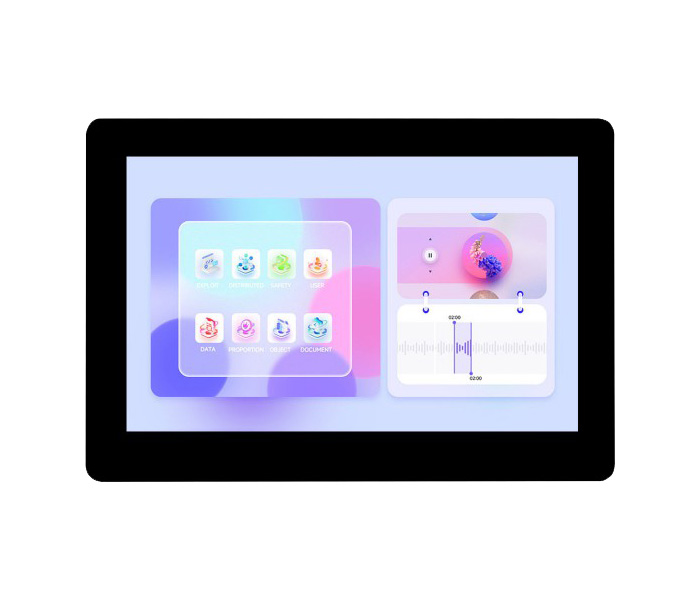

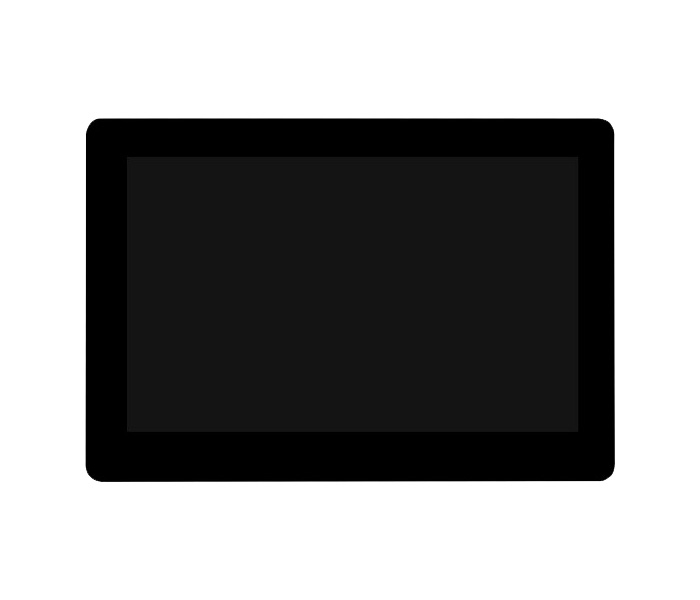

Плата разработки Waveshare ESP32-S3 с сенсорным дисплеем 7.0" IPS LCD 1024×600, Wi-Fi, Bluetooth

Плата разработки с сенсорным LCD дисплеем (диагональ составляет 5"). В качестве основного вычислительного ядра используется микроконтроллер ESP32-S3-WROOM-1-N16R8. ESP32-S3-WROOM-1-N16R8 построен на 32-битном двухъядерном процессоре Xtensa LX7, тактовая частота которого может составлять 240 МГц.

Код производителя: 28151, ESP32-S3-Touch-LCD-5B

ESP32-S3N8R8 имеет поддержку WiFi 2.4 ГГц (802.11 b/g/n) и Bluetooth BLE 5.

Дисплей:

• разрешение 1024x600
• количество цветов 65К

Данное устройство идеально подходит для быстрой разработки HMI с использованием LVGL (Light and Versatile Graphics Library).

Поддерживает расширения нескольких периферийных устройств через CAN, RS485, I2C и изолированные интерфейсы ввода-вывода.

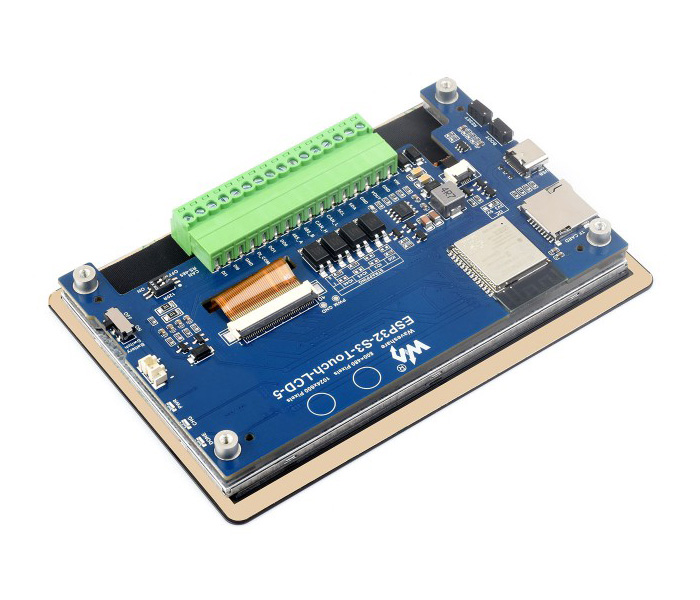

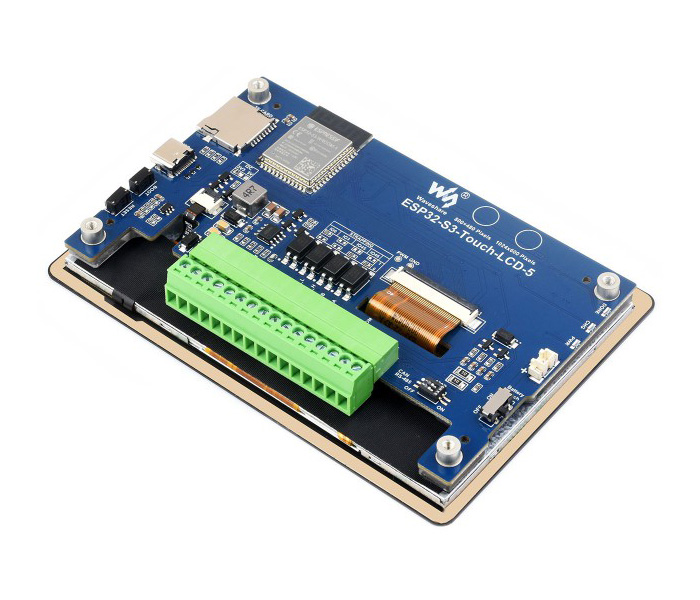

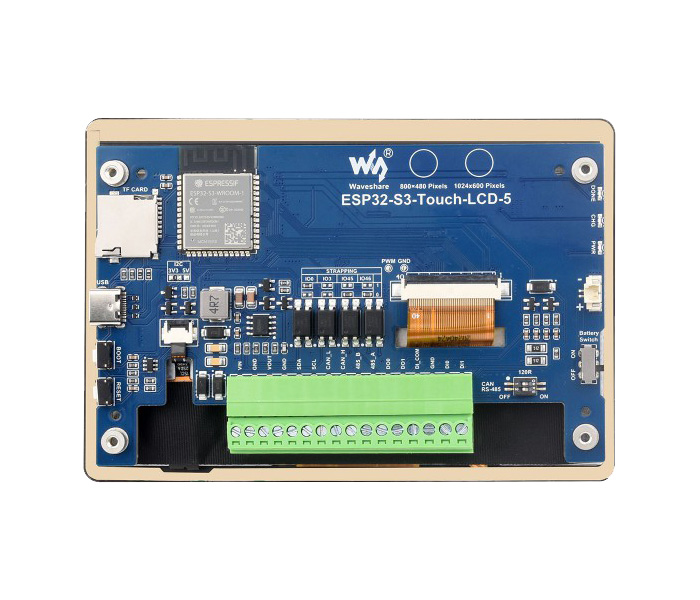

Компоненты платы:

1. ESP32-S3-WROOM-1-N16R8 - 32-битный двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц (поддержка WiFi 2.4 ГГц (802.11 b/g/n) и Bluetooth BLE 5)
   1. 512 КБ SRAM и 384 КБ ROM, с 16 МБ Flash и 8 МБ PSRAM на борту
2. слот для карты TF
3. порт Type-C
4. кнопка BOOT (нажмите и удерживайте при включении питания для записи программы)
5. кнопка RESET
6. оптопара
7. разъем подключения сенсорной панели
8. разъем подключения дисплея
9. выбор резистора терминала RS485 и CAN
10. питание от батареи ВКЛ/ВЫКЛ
11. разъем GH1.25 для литиевой батареи 3.7 В
12. светодиодные индикаторы (CHG будет мигать, а DONE будет гореть при подключении к источнику питания постоянного тока и без подключенной литиевой батареи или при выключенном переключателе батареи)
    1. PWR: индикатор питания
    2. CHG: индикатор зарядки литиевой батареи
    3. DONE: индикатор завершения зарядки литиевой батареи
13. клема питания 7-36 В
14. I2C
    1. VOUT 5 В/3.3 В (переключение встроенным резистором)
15. CAN
16. RS485
17. Цифровой выход
    1. 5~36 В, выход с открытым стоком, выходная нагрузка: 450 мА на канал (МАКС.)
18. Общий терминал входного сигнала
    1. NC: пассивный вход сухого контакта
    2. Подключение к положительному источнику питания: цифровой вход с низким уровнем активности, для активного входа "мокрого контакта" NPN, 5 В-36 В
    3. Подключение к отрицательному источнику питания: цифровой вход с высоким уровнем активности, для активного входа "сухого контакта" PNP, 5 В-36 В
19. Цифровой вход
    1. 5~36 В, поддерживает пассивный / активный вход (NPN или PNP)
20. Выбор выхода I2C VOUT
    1. для переключения выходного напряжения и уровня ввода-вывода I2C VOUT, по умолчанию 3,3 В
21. микросхема заряда литиевой батареи CS8501
22. микросхема RTC PCF85063
23. микросхема подсветки дисплея AP3032KTR-G1
24. микросхема ввода/вывода CH422G
25. трансивер RS485 SP3485
26. трансивер CAN TJA1051T/3/1J
27. LDO SGM2212-3.3 800 мА
28. Перезаряжаемая литиевая батарея

Размеры:

Ссылки:

• WiKi
