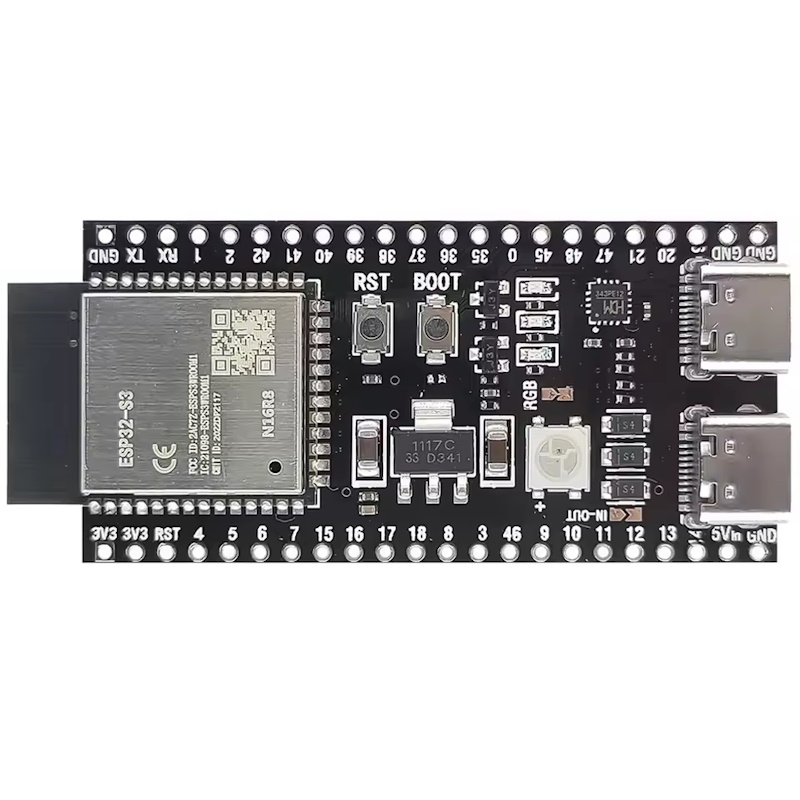

Плата разработчика ESP32-S3 N16R8 Type-C (с распаянными коннекторами)

На данных платах PLS-коннекторы уже распаяны (новый товар).

Модуль разработчика ESP32-S3 N16R8 Type-C построен на микромодуле ESP32-S3 N16R8 – новом миниатюрным высокопроизводительным совмещённым Wi-Fi + BT + BLE модулем от компании Espressif, предназначенным для широкого спектра применений, начиная от микромощных сетевых датчиков до самых сложных приложений, например, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование. На модуле собрана вся необходимая минимальная периферия, достаточная для быстрого и комфортного старта работы с ESP32-S3 N16R8.

Микромодуль выполнен на базе популярного двухядерного чипсета ESP32-S3 с изменяемой тактовой частотой от 80 МГц до 240 МГц, возможностью индивидуального управления и питания. Модуль разработан для переносной и автономной электроники и приложений интернет-вещей, выполнен в миниатюрном корпусе 25.5 мм x 18 мм, имеет на борту Flash память, дополнительную оперативную память, кварц 40 МГц и PCB антенну, обеспечивающую отличные RF характеристики.

Примененный микромодуль имеет богатую периферию, включающую в себя такие интерфейсы как USB, UART, SPI, I²C, I²S, интерфейс для SD карты, инфракрасный порт, интерфейс для подключения емкостной сенсорной панели. Одной из особенностью модуля является сверхнизкое потребление и гибкий выбор «спящих» режимов, позволяющих получить цифры до 20мкА (deep sleep mode). Модуль поддерживает весь стек протоколов стандартов WiFi 802.11n и BT4.2, обеспечивая данный функционал через интерфейсы SPI/SDIO или I²C/UART.

Характеристики:

• Модель: ESP32-S3 N16R8 Type-C
• Напряжение питания: 5 В USB
• Интерфейсы: ADC; GPIO; I2C; I2S; PWM; SPI; UART; USB
• Размеры: 62.74x25.4 мм
• Тип разъема: штыревой, USB Type-C
• Память: 512 КБ SRAM; 16 МБ FLASH
• Протокол связи: Bluetooth Low Energy; IEEE 802.11b/g/n

Принципиальная схема модуля:

Варианты загрузки программы в контроллер:

Варианты исполнения модулей и объёмы памяти:

Расположение и назначение контактов модуля:
