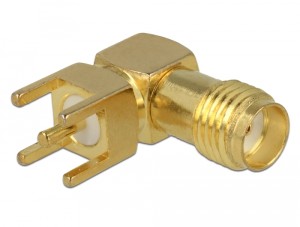

Коаксиальный коннектор SMA-jack для монтажа на край печатной платы толщиной 1.6 мм. Данные разъёмы стали стандартом дефакто для межблочного соединения высокочастотных устройств.
Антенный переходник (pigtail) предназначен для соединения устройств беспроводной связи (GPRS, CDMA, 3G, Wi-Fi, Bluetooth) с помощью коаксиального кабеля с внешней антенной усиления сигнала. На одной стороне переходника имеется разъем PR-SMA-jack для подключения к антенне, а на другой стороне U.FL/IPEX-разъем для подключения к модулям связи. Внимание! Неправильное обращение с переходником может привести к его поломке.
Антенный переходник (pigtail) предназначен для соединения устройств беспроводной связи (GPRS, CDMA, 3G, Wi-Fi, Bluetooth) с помощью коаксиального кабеля с внешней антенной усиления сигнала. На одной стороне переходника имеется разъем SMA-jack для подключения к антенне, а на другой стороне фидер для пайки к модулям связи. Внимание! Неправильное обращение с переходником может привести к его поломке.
Антенный переходник (pigtail) предназначен для соединения устройств беспроводной связи (GPRS, CDMA, 3G, Wi-Fi, Bluetooth) с помощью коаксиального кабеля с внешней антенной усиления сигнала. На одной стороне переходника имеется разъем SMA-jack для подключения к антенне, а на другой стороне U.FL/IPEX-разъем для подключения к модулям связи. Внимание! Неправильное обращение с переходником может привести к его поломке.
Как определить тип антенного разъема? В чем основные различия разъемов SMA/RP-SMA, используемых в беспроводных устройствах для подключения внешней антенны?
Поскольку разъемное соединение состоит из двух частей, все разъемы (соединители с резьбовым механизмом) бывают двух видов, парных друг другу, — со штыревой частью и с гнездовой частью (с отверстием).
В разъемах SMA имеется внутренняя или внешняя резьба и соответственно штырек или гнездо (отверстие) в центре.
Поскольку разъемное соединение состоит из двух частей, все разъемы (соединители с резьбовым механизмом) бывают двух видов, парных друг другу, — со штыревой частью и с гнездовой частью (с отверстием).
В разъемах SMA имеется внутренняя или внешняя резьба и соответственно штырек или гнездо (отверстие) в центре.
Разъемы SMA бывают двух видов:

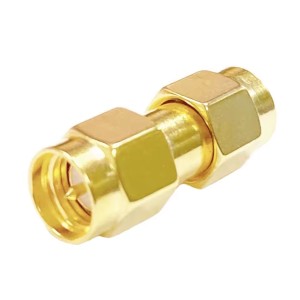

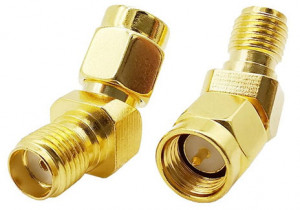

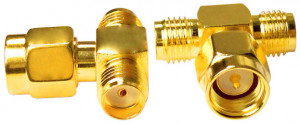

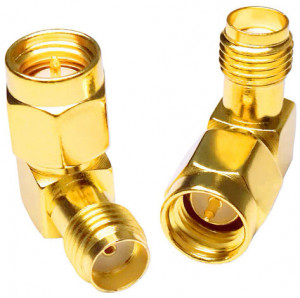

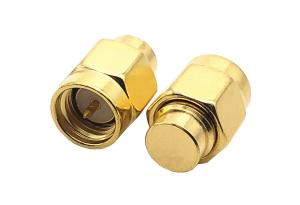

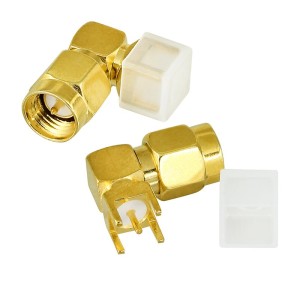

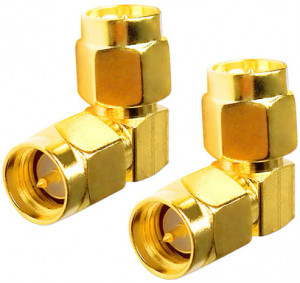

SMA со штыревой частью разъема

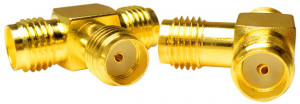

SMA с гнездовой частью разъема

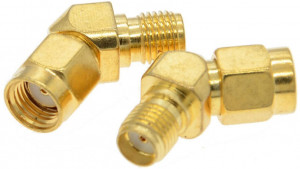

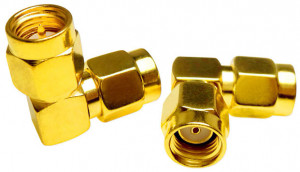

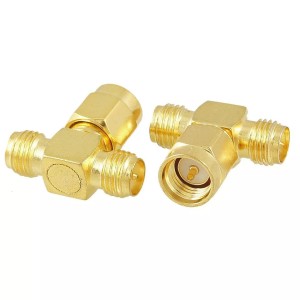

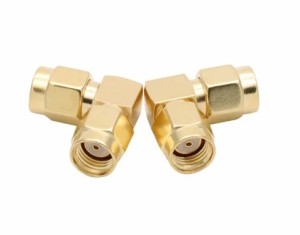

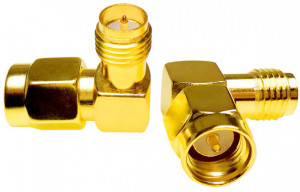

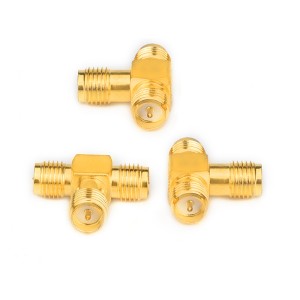

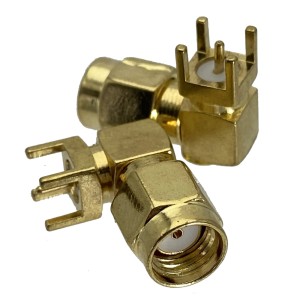

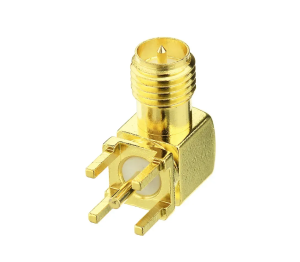

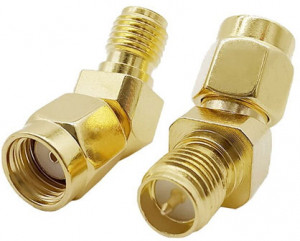

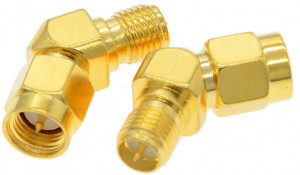

Существуют также разъемы SMA с обратной полярностью (инверсные SMA-разъемы). Они называются RP-SMA (Reverse polarity SMA, иногда обозначают SMA-R). В разъемах RP-SMA всё наоборот: где резьба внутренняя — в середине отверстие, а где резьба внешняя — в середине штырек.
