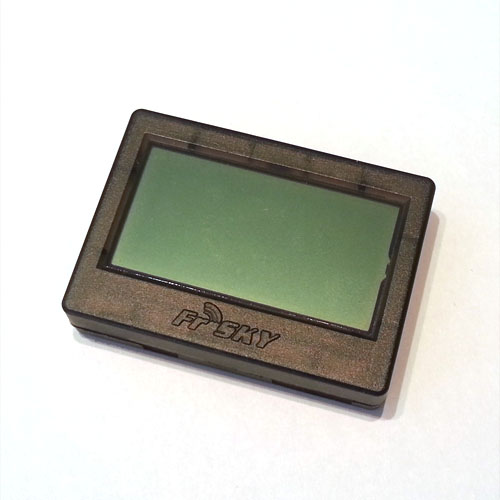

FrSky FLD-02 Telemetry Display Screen

Экран для вывода данных телеметрии FrSky. Подключается к передатчику FrSky и показывает данные с подключенных датчиков, уровень сигнала. Поддерживает сигналы тревоги при достижении пороговых величин.

Характеристики:

• поддерживаемые передатчики: FrSky DFT, DJT и DHT
• размеры: 55 х 40 х 12 мм
• разрешение экрана: 128 х 64 точек
• есть возможность обновления прошивки

Установка:

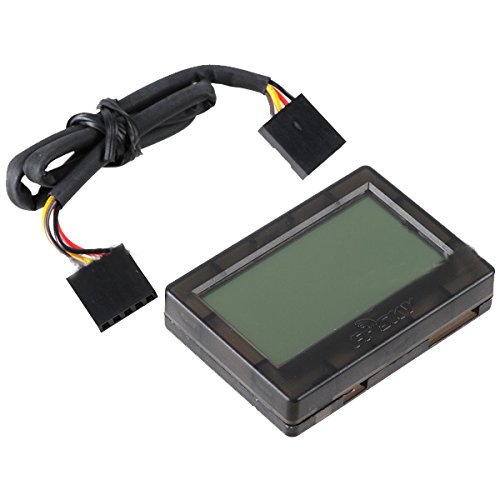

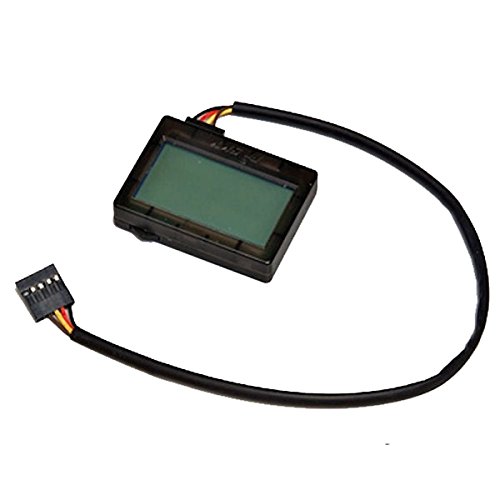

Подключите дисплей FrSky FLD-02 к UART и электропитанию на модуле передатчика FrSky (Rxd, Txd, +5V, GND) с помощью прилагаемого кабеля. Проверьте правильность подключения и убедитесь что оба переключателя на модуле телеметрии выключены.

Описание экранов:

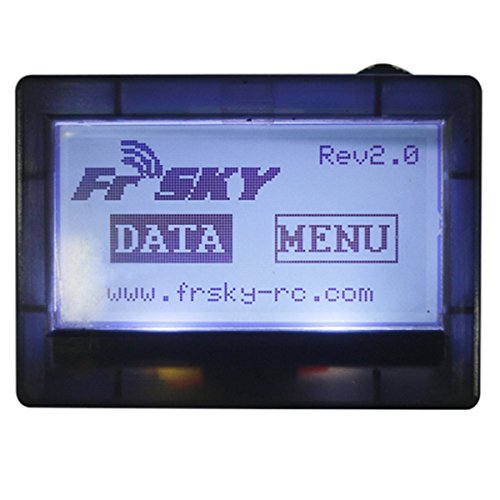

Главный экран:

• FrSky лого
• Версия
• экран данных
• экран меню
• сайт FrSky

Экран меню:

• Blade: Blade Number
• Коэффициент деления напряжения входов A1 и A2
• единицы измерения скорости: м/с или миль/час
• температура: градусы Цельсия или Фаренгейта
• высота: метры или футы
• установка сигналов тревоги: A1_1/2, A2_1/2, RSSI_1/2

Пороги сигнализации и направление (выше или ниже нормы) могут быть запрограммированы. После того, как пороговые значения срабатывания сигнализации и направления запрограммированы, нажмите "OK". Галочка означает, что эти значения сохранены.

Экраны данных:

Экран1:

• Время (часы/минуты/секунды)
• Уровень топлива
• Напряжение на входах A1 и A2
• температура 1 и 2
• Уровень сигнала Rx RSSI и Tx RSSI

Экран2:

• высота
• обороты в минуту
• скорость
• Rate
• ток

Экран3:

• напряжение
• напряжение по-баночно

Экран3 показывается только, если FrSky Lipo Voltage Sensor (FLVS-01) подключен, иначе сразу после Экрана 2 показывается Экран 4

Экран4:

• ускорение X/Y/Z
• широта и долгота
