Arduino W5100 Ethernet Shield 2 с модулем питания PoE 5В
код: ASI189
Архивный товар, который больше не продается в нашем магазине
Увы, за этот товар уже голосовать нельзя :(
НО!
У нас есть куча других классных товаров! :)
5

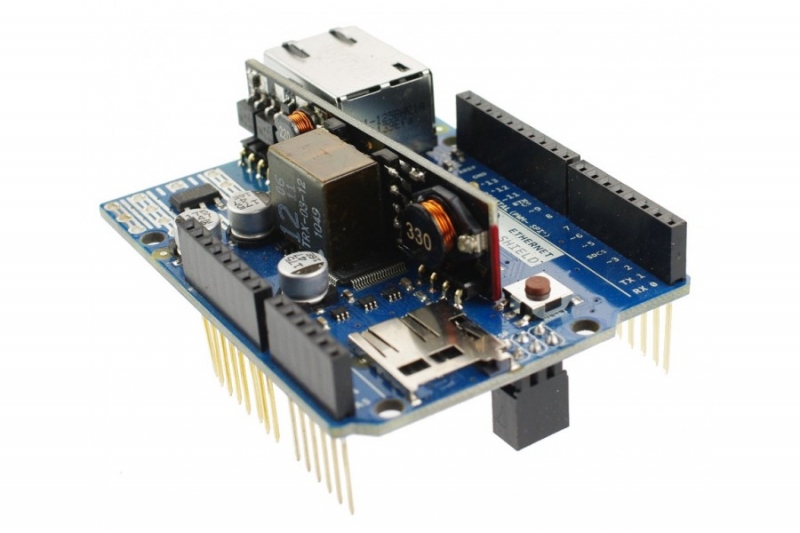

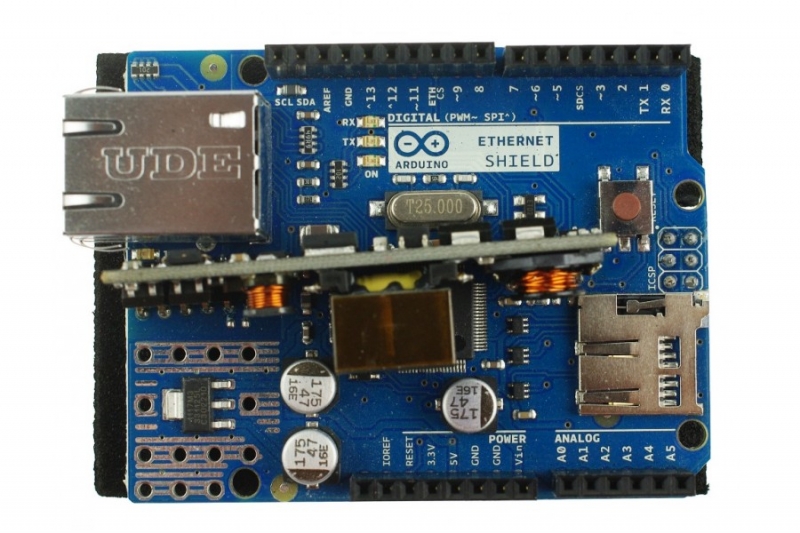

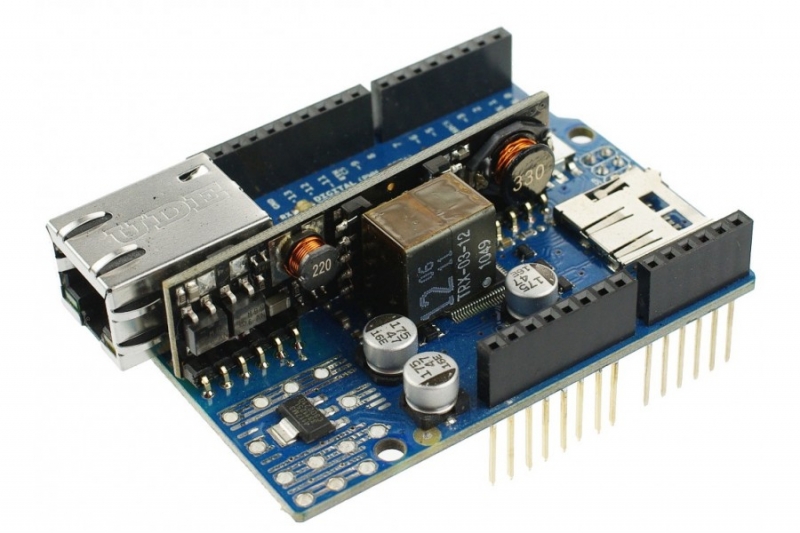

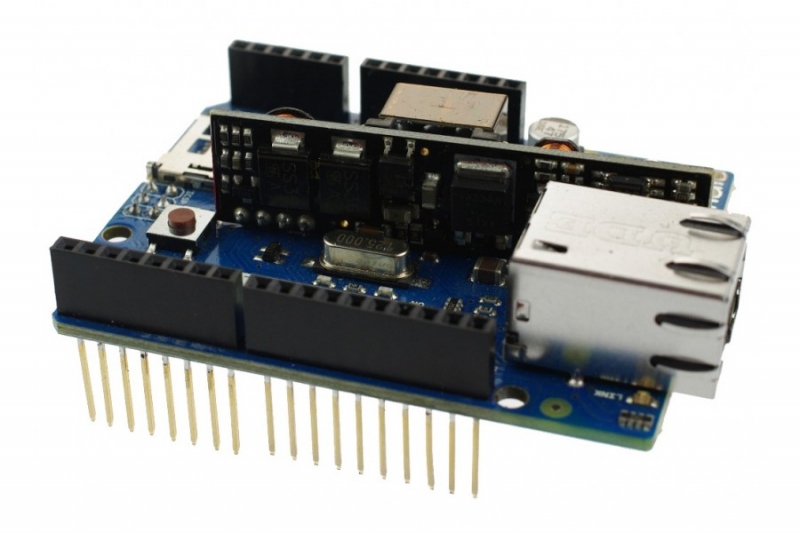

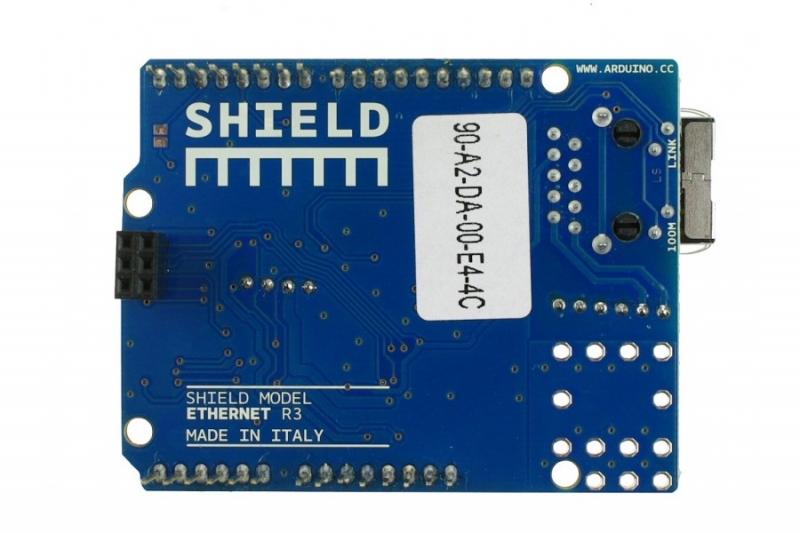

Оригинал. Устройство на основе Ethernet-контроллера W5100. Полностью законченный модуль для подключения контроллера Arduino к сети Ethernet с PoE питанием - для контроллера Arduino при этом не требуется дополнительного питания.
Примечание: выводы 10, 11, 12 и 13 задействованы для связи процессора с Ethernet-контроллером и не должны использоваться для других целей. Поэтому, при использовании Ethernet-контроллера количество доступных выводов уменьшается до 9 с 4 ШИМ-выходами.
Встроенный MicroSD-кардридер позволяет хранить файлы, к которым можно организовать сетевой доступ. Управление кардридером осуществляется с помощью библиотеки SD. Вывод 10 используется для взаимодействия с чипом Wiznet, линия SS для выбора SD-карты соединена с выводом 4.
Характеристики:
Рабочее напряжение 5В
Напряжение питание PoE (предельное) 36-57В
Зарезервированные выводы Ардуино:
с 10 по 13 - используются SPI
вывод 4 используется при работе с SD-картой
вывод 2 - источник прерывания от микросхемы W5100 (при мостовом включении)
Ethernet-контроллер W5100 TCP/IP
Сетевой разъем, поддерживающий технологию Power over Ethernet
