Набор разработчика Nucleo XNUCLEO-F411RE от WaveShare
код: DPC295
Архивный товар, который больше не продается в нашем магазине
Увы, за этот товар уже голосовать нельзя :(
НО!
У нас есть куча других классных товаров! :)
3

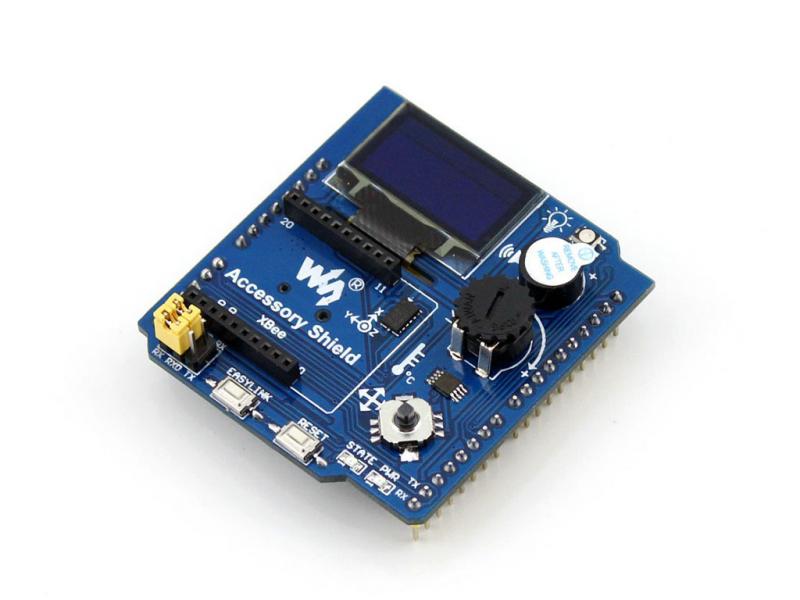

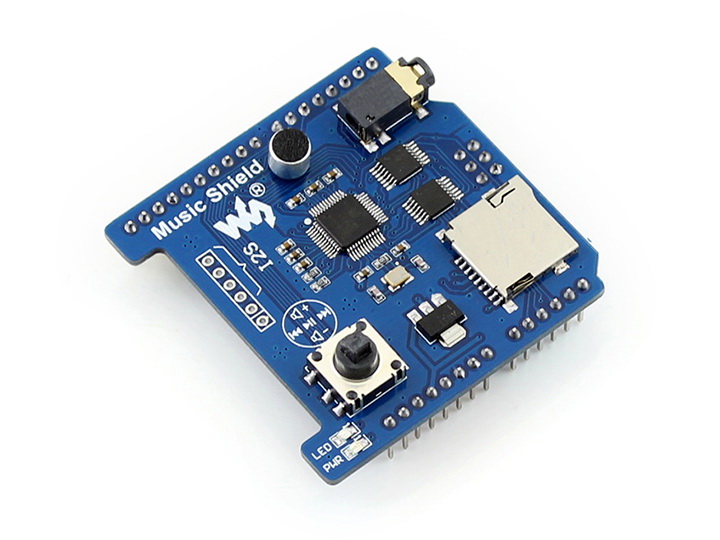

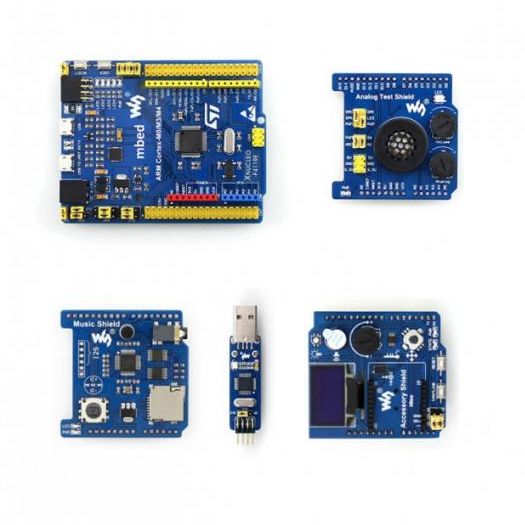

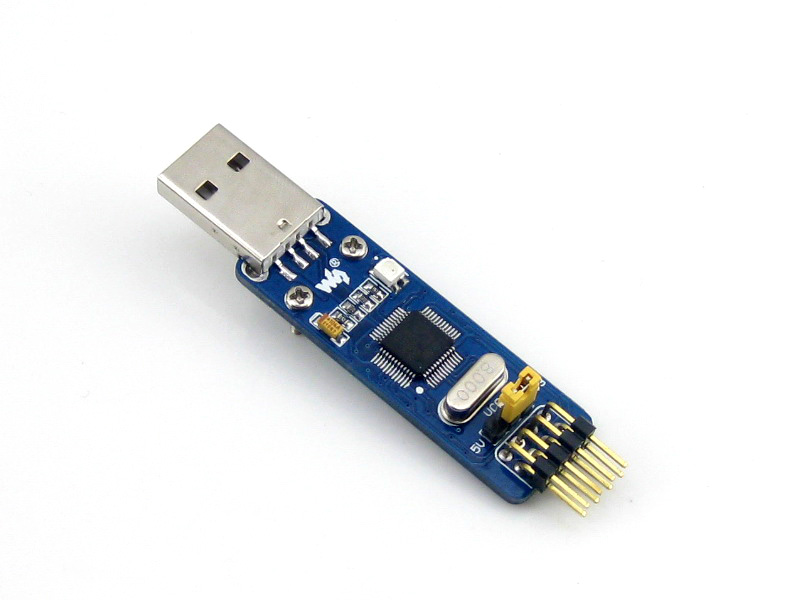

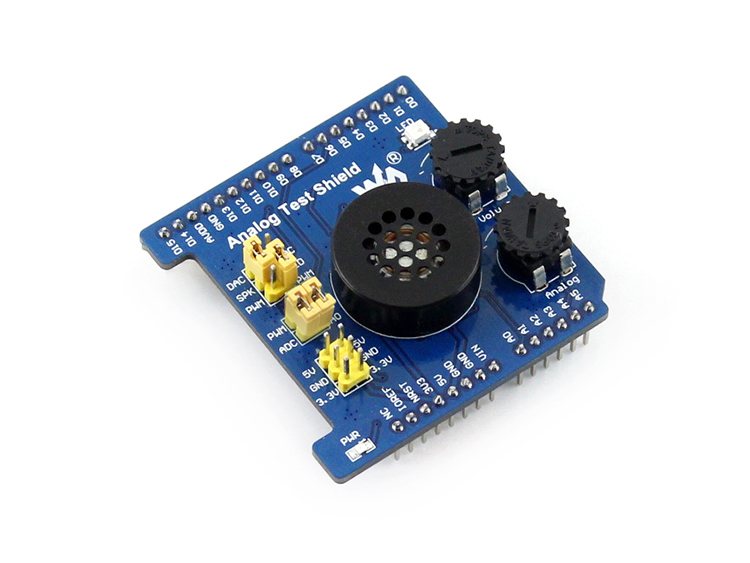

Arduino совместимый стартовый набор семейства контроллеров Nucleo, состоящий из контроллера XNUCLEO-F411RE, построеном на мощном микроконтроллере семейства STM32F4 STM32F411RET6, работающем на частоте 100МГц, шилда расширения, программатора и базового набора датчиков. Набор предназначен как для начинающих, так и пря продвинутых самоделкиных, которым Arduino стал тесновать как по быстродействию так и по объему памяти.

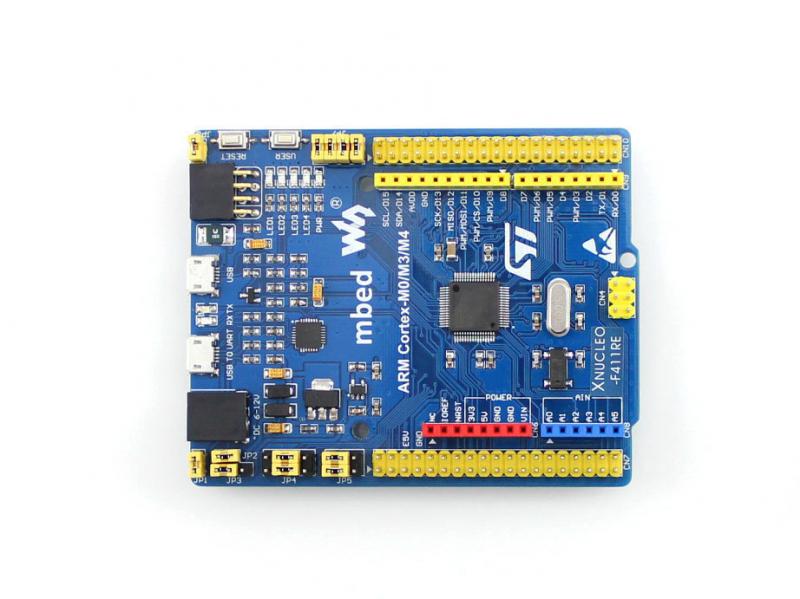

Что находится на XNUCLEO-F411RE:
STM32F411RET6
Ядро : ARM® 32-bit Cortex™-M4
Рабочая частота : 100MHz
Operating vlitage : 1.7V-3.6V
Корпус : LQFP64
Память : 512kB Flash памяти программ, 128kB оперативной SRAM
Интерфейсы : 1 x SDIO, 1 x USB 2.0 FS, 5 x SPI or 5 x I2S, 3 x USART, 3 x I2C
ЦАП/АЦП : 1 x AD (12 бит, 16 channels)
SPX3819M5 : 3.3 В стабилизатор напряжения
AMS1117-5.0 : 5.0 В стабилизатор напряжения
CP2102 : конвертер USB в UART
Arduino разъем : for connecting Arduino shields
ICSP интерфейс : Arduino ICSP
USB TO UART : отладочный интерфейс
USB разъем : USB коммуникационный интерфейс
SWD интерфейс : интерфейс для программирования и отладки
ST Morpho разъем : VCC, GND и все I/O s, easy for expansion
Вход источника питания 6-12В
Пользовательская кнопка
Кнопка сброса
Индикатор питания
Пользовательский светодиод
Предохранитель самовосстанавливающийся 500mA
Индикаторы последовательного порта Rx/Tx
8MHz кварцевый резонатор
32.768KHz кварцевый резонатор
ADC/I2C переключатель
замкнуты A и B : Arduino A4 и A5 используются как I2C
замкнуты B и C : Arduino A4 и A5 используются как ADC
UART переключатель
Переключатель режима питания контроллераt test jumper : for low power tests
Переключатель источника питания
замкнуты 5V и U5V : питание от USB
замкнуты 5V и E5V : питание от внешнего источника
Переключатель USB разъема
замкнут - USB разрешен
разомкнут - USB запрещен
Переключатель пользовательской кнопки
замкнут - используется встроенная кнопка
разомкнут - используется внешняя кнопка
Переключатель пользовательского светодиода
short the jumper to connect to I/Os used in example code
open the jumper to connect to other custom pins via jumper wires
