SD регистратор Logomatic v2 на LPC2148 от SparkFun
код: ORD116
Архивный товар, который больше не продается в нашем магазине
Увы, за этот товар уже голосовать нельзя :(
НО!
У нас есть куча других классных товаров! :)
3

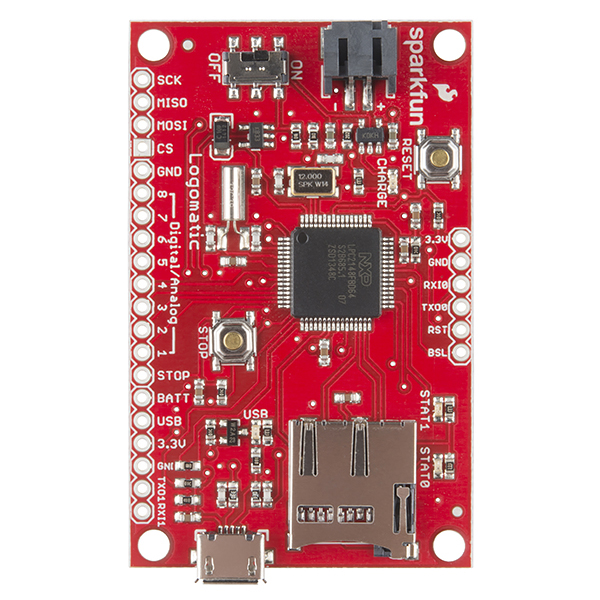

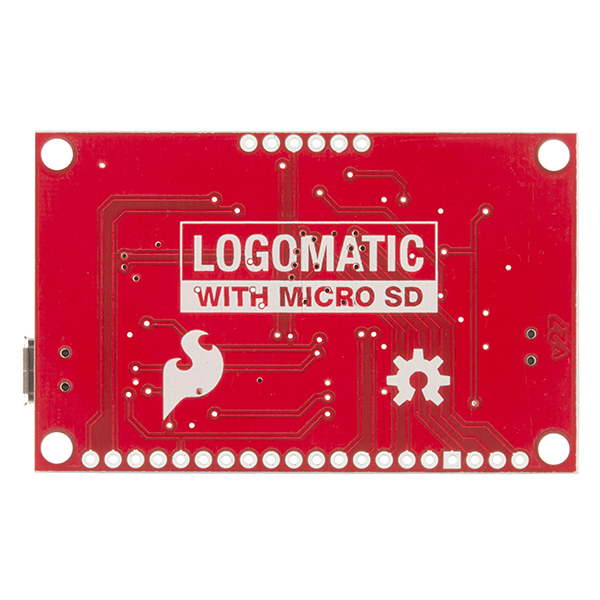

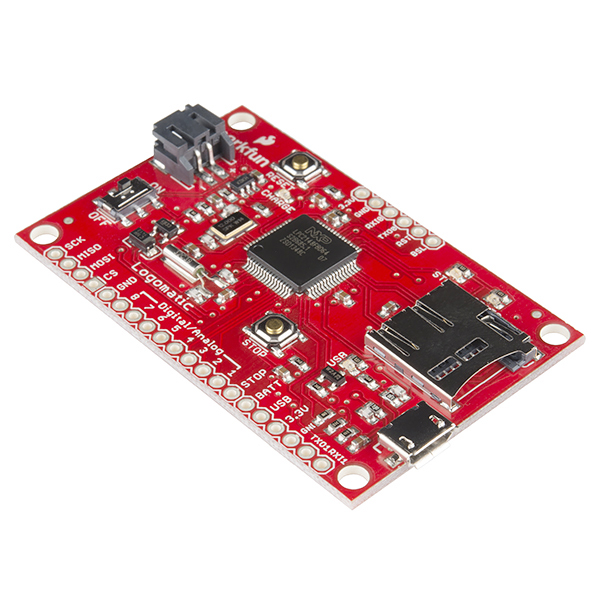

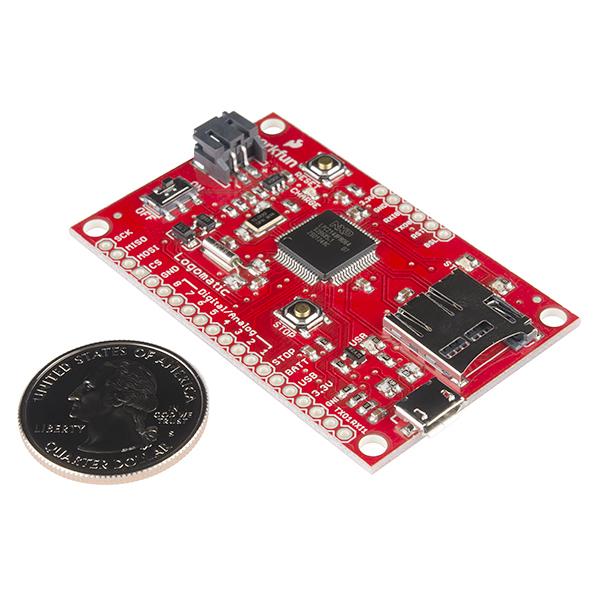

Регистратор Logomatic от SparkFun предназначен для регистрации аналоговых сигналов и цифровых сигналов с последовательными данными на microSD карту памяти. Устройство получилось простое и очень функциональное. В последней версии применен микроконтроллер LPC2148 с доступом через microUSB, что позволило получать доступ к данным как к простой флешке. На плате так же собраны стабилизатор напряжения для микроконтроллера и зарядное устройство для зарядки аккумулятора. Упрощена так же процедура обновления прошивки - она просто заливается на регистратор как на флешку.
Код производителя: WIG-12772
V2 Logomatic использует USB для передачи данных в компьютер и обновления прошивки. Протоколы создаются в формате FAT32 на MicroSD и могут быть быстро загружены через соединение USB простым перетаскиванием текстовых файлов с устройства. Карту MicroSD также можно считать в устройстве чтения карт.
Эта плата поставляется с разъемом JST для питания от LiPo батарей или других источников энергии с напряжением до 7.5В. Если Вы решили использовать LiPo батареи, то v2 Logomatic имеет встроенное зарядное устройство для зарядки аккумуляторов от USB.
В Logomatic v2 поставляется с базовой прошивкой. Эта прошивка позволит легко начать работать с регистратором, однако потом рекомендуется ее заменить на более продвинутую для конкретных применений.
Характеристики:
Микроконтроллер: LPC2148 ARM7
Формат карты памяти: FAT32
Память программ: 512K
GPIO: 10
Статусных светодиодов: 2
Статус microUSB: 1 светодиод
Прерывания: внешние
Память данных: microSD
Поддержка карт памяти: SDHC (объем карты больше не ограничен в 2GB, как это было в предыдущей версии)
Зарядное устройство: встроенное MCP73831 USB (300mA max)
