TFT LCD дисплей 3,95" на ili9327 для Rasbberry Pi от Elecrow

код: DPC204

Архивный товар, который больше не продается в нашем магазине

	11

Это высококачественный TFT дисплей для семейства миникомпьютеров Raspberry Pi с диагональю 3,95 дюйма, на контроллере ili9327 с разрешением 400х240 точек и 16-битным цветом. Используется высокоскоростное SPI подключение, позволяющее выводить графическую оболочку Linux, картинки и даже видео. Работает с Raspberry Pi model B, B+, 2 и 3. FPS достаточно низкий, фильмы смотреть точно не получится. Так же можно подключить к Arduino, т.к. контроллер ili9327 поддерживается библиотекой UTFT.

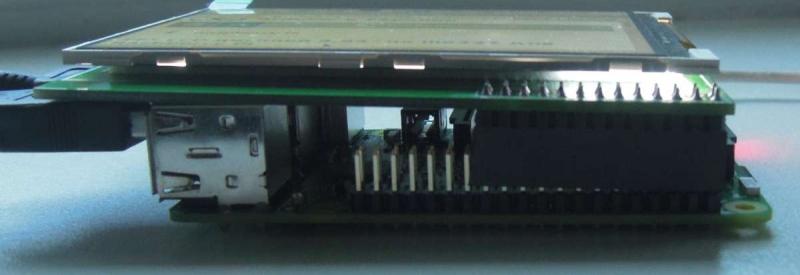

Из-за высокого разъема LAN на Raspberry Pi дисплей немного неплотно вставляется в гребенку (см. последнее фото), на функционал не влияет, но может немного смутить перфекционистов.

Характеристики:

Тип дисплея: TFT LCD
Размер дисплея: 3,95"
Контроллер: ili9327
Интерфейс: SPI
Разрешение: 400x240

Подключение к Rapsdberry Pi 2 и 3:

Инструкция рассчитана на работу со стандартной ОС Rasbian Jessie
Создайте файл /etc/modules-load.d/fbtft.conf и добавьте в него строки:
```
spi-bcm2835
flexfb
fbtft_device
```

Создайте файл /etc/modprobe.d/fbtft.conf и добавьте в него строки:

options fbtft_device name=flexpfb rotate=180 fps=60 gpios=dc:18,reset:7,wr:17,cs:4,db00:22,db01:23,db02:24,db03:10,db04:25,db05:9,db06:11,db07:8
options flexfb width=480 height=320 buswidth=8 init=-1,0xb0,0x0,-1,0x11,-2,120,-1,0x3A,0x55,-1,0xC2,0x33,-1,0xC5,0x00,0x1E,0x80,-1,0x36,0x28,-1,0xB1,0xB0,-1,0xE0,0x00,0x04,0x0E,0x08,0x17,0x0A,0x40,0x79,0x4D,0x07,0x0E,0x0A,0x1A,0x1D,0x0F,-1,0xE1,0x00,0x1B,0x1F,0x02,0x10,0x05,0x32,0x34,0x43,0x02,0x0A,0x09,0x33,0x37,0x0F,-1,0x11,-1,0x29,-3

Откройте файл /boot/cmdline.txt и вставьте ПЕРЕД параметром rootwait строку:
```
fbcon=map:10 fbcon=font:VGA8x8 FRAMEBUFFER=/dev/fb1
```
Установите драйвер framebuffer:
```
sudo apt-get install xserver-xorg-video-fbdev
```
Создайте новый конфигурационный файл для X-window /usr/share/X11/xorg.conf.d/99-fbdev.conf и добавьте в него строки:
```
Section "Device"
  Identifier "myfb"
  Driver "fbdev"
  Option "fbdev" "/dev/fb1"
EndSection
```

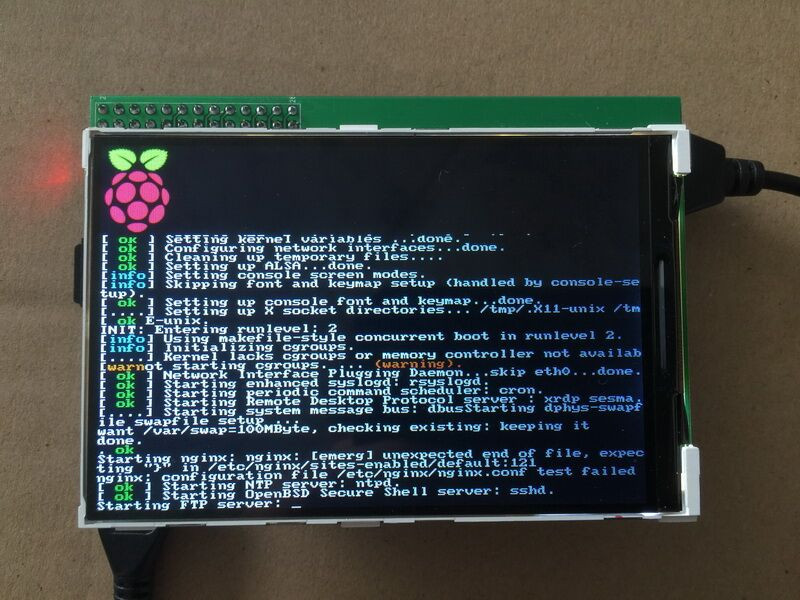

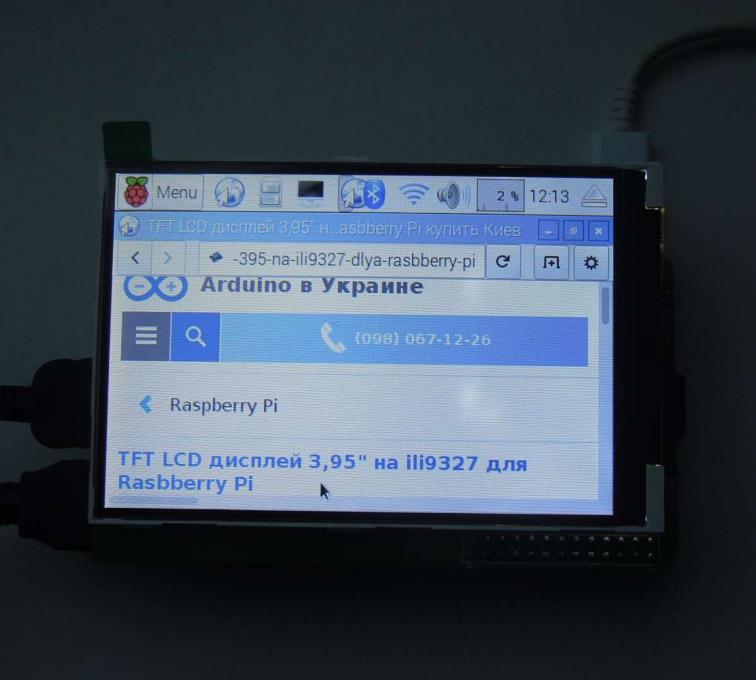

Выключаем RPi, подключаем дисплей, загружаем ОС и видим на экране рабочий стол.
