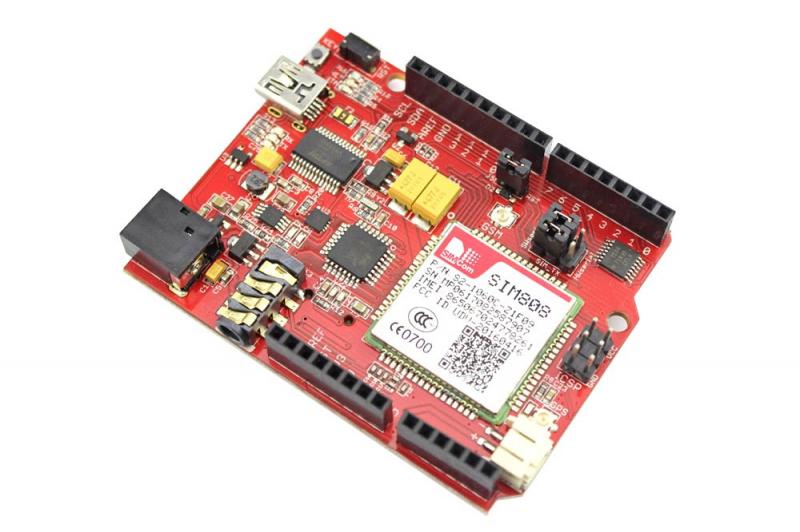

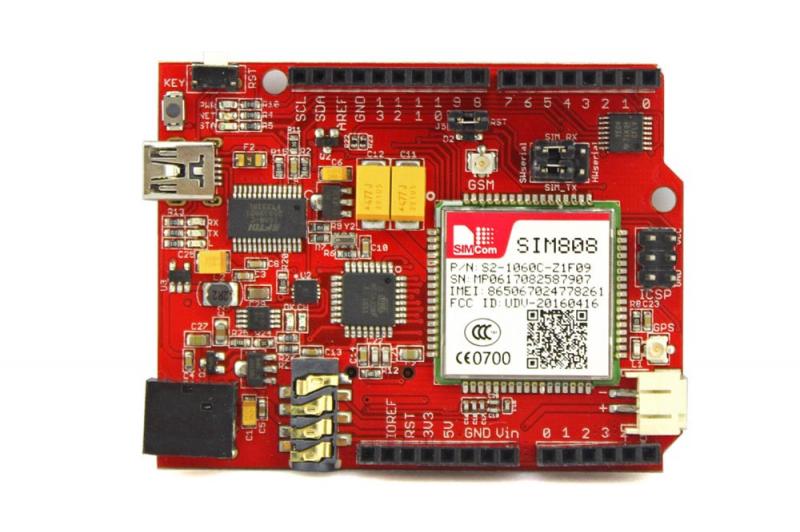

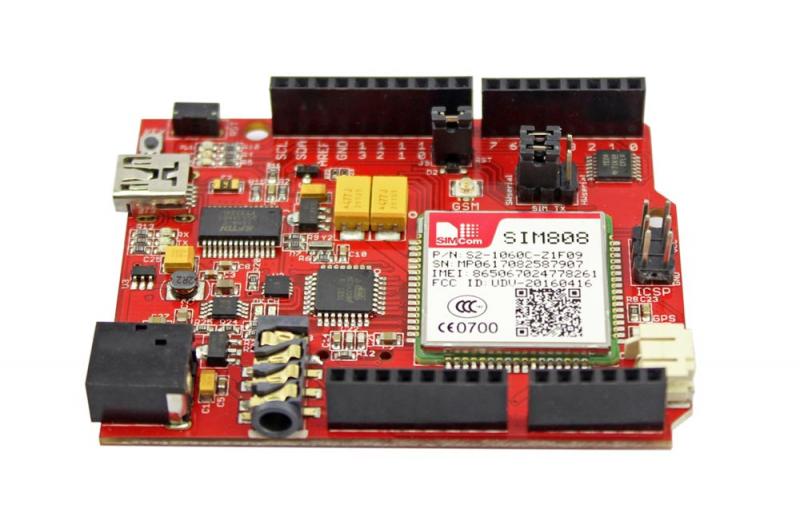

SIMduino UNO+SIM808 GPRS/GSM - это новый малогабаритный модуль связи от компании Elecrow на микроконтроллере Atmega328 и чипе SIM808 от SIMCOM, совмещающий в себе контроллер Arduino, GPRS модуль связи и GPS навигацию. Модуль полностью совместим с семейством Arduino UNO и поддерживается средой разработки Arduino IDE. Одной из особенностей модуля является наличие на плате зарядного устройства для 3.3В LiPo аккумулятора, что легко позволит создавать полностью автономное устройство.
Код производителя: ACM12425E
GSM модуль работает в 4-х стандартных GSM диапазонах и совмещен в одном корпусе с навигационным 66-канальным GPS приемником. На этом модуле можно построить полностью автономную систему слежения за подвижным объектом с контролем его координат и скорости перемещения.
Характеристики:
Микроконтроллер: Atmega328 на частоте 16МГц
Совместимммость: Arduino UNO
Диапазон GSM: 850/900/1800/1900МГц
Параметры GPRS: GPRS mobile station class B
Управление: AT командами (3GPP TS 27.007, 27.005 и SIMCOM EAT команды)
Навигация: интегрированная GPS/CNSS с поддержкой A-GPS
Режимы энергосбережения: 1мА в режиме сна
Поддержка протокола: GPS NMEA

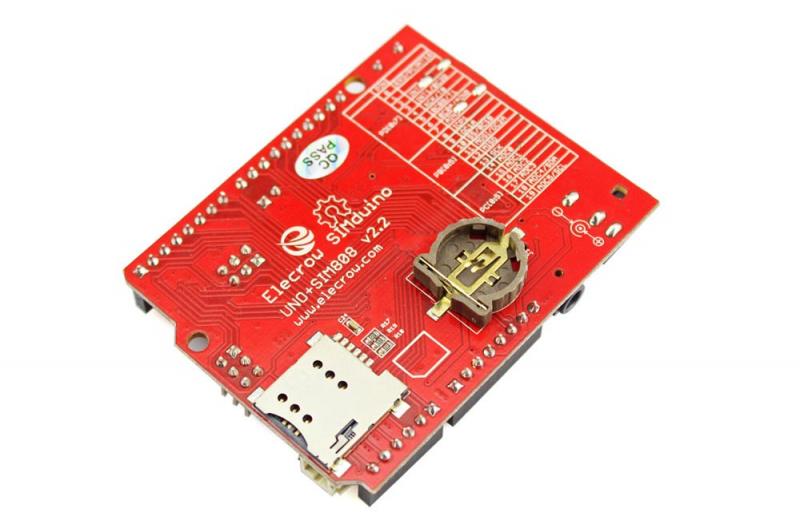

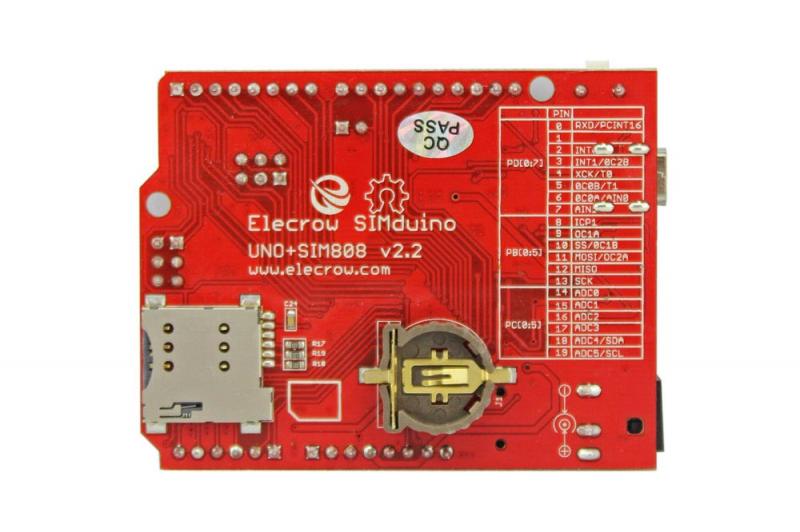

Тип SIM карты: Стандартная MicroSim карта
Передача данных: GPRS multi-slot class12. Максимальная скорость 85.6 КБит/сек
Индикаторы: Питание и активность
Напряжение питания: 5В контроллера, 3.3-5 В на контакт Vin и разъем питания

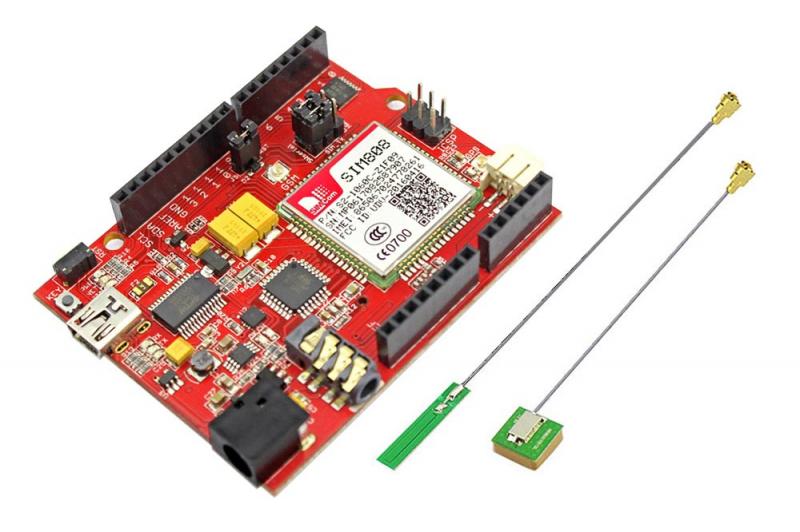

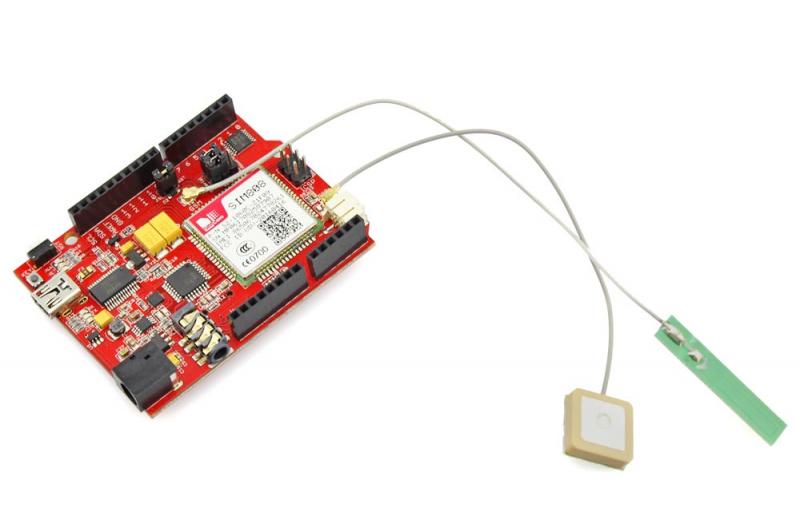

Разъемы: uFL разъемы для внешней пассивной GPS антенны и внешней GSM антенны
От USB ноутбука работает не стабильно. Нужно дополнительное питание. Использовал блок питания на 5V 3A. К сожалению в городе стабильные данные от GPS получить оказалось очень тяжело. На подоле - практически не реально. Вероятно из за трамвайных линий. Возможно нужно как-то улучшать антенну.
Пока не удалось запустить.
Но уже видно что остались все те косяки, которые были в SIM808.
Главное к чему следует готовится, что SIM808 включается тупо по кнопке, которую нужно держать 3 секунды. И выключается так же. И эти гении проектировки не завели вывод с этой кнопки ни на какую ногу UNO. Так и оставили эта кнопкой :)
Снова здравствуй колхоз!
Вот нашёл неплохую ссылку, сейчас буду изучать:
https://github.com/tobeedelafuente/fona-simduino
Заработал. Использую для треккинга своей машины.
До этого использовал такой модуль http://geekmatic.in.ua/sim808 + ESP8266
Старому модулю было крайне тяжело обеспечивать стабильное питание и развязку на 3.3 для ESP8266.
После года использования старый модуль перестал отвечать. Купил этот модуль на замену.
Особенности этого модуля:
- включение также по кнопке. Которую пришлось отковырять и повесить на ногу UNO
- На плате есть сдвоенный джампер. Он переключает COM порт модема между SoftwareSerial и HardwareSerial UNO. По умолчанию джампер стоит на SoftwareSerial. Его и надо использовать.
- HardwareSerial у меня не получилось использовать. В модем судя по всему команды уходят, но назад приходит мусор. Это или из-за того что встроенный USB-SERIAL тоже висит на HardwareSerial. А может из-за того что на модеме 3.3, а на UNO 5В
- Видимо по той же причине не получилось снять джампера и рулить модемом напрямую через внешний шнурок USB-Serial
- читать из модема надо точно так же как показано в их примере. Т.е. побайтно. Иначе входной буфер SoftwareSerial переполняется и длинные строки вы не получите.
- Спалил вход по питанию вместе с батарейным входом. Хз почему. Видимо когда пытался подключить Li-Ion банку к входу батареи. Но плата работает от USB и от пина 5V. Через этот пин в итоге и запитал.
- схематика в EAGLE и реальная схематика на плате немного отличаются. Особенно в плане питания.
- Стабилизатора на 5V на плате нет! Поэтому ваша задача их обеспечить.
- Особых проблем с питанием как от старого модуля я не заметил.
- Хотя в SIM808 есть команды для контроля включениявыключения аккума, к этой плате они отношения не имеют. Никакой схемы контроля заряда для аккумулятора на этой плате тоже нет. На схеме EAGLE аккум и входное питание заведены тупо параллельно каждый со своим входным диодом.
-UNO конечно не ESP8266. Пришлось сильно ужаться и половину функционала выкинуть. Но в целом работает.
