ENC28J60 Ethernet шилд с POE & SD слотом v1.1

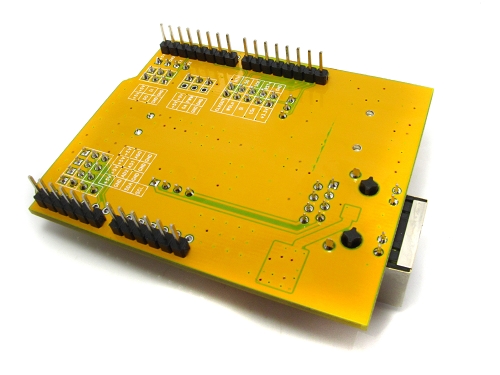

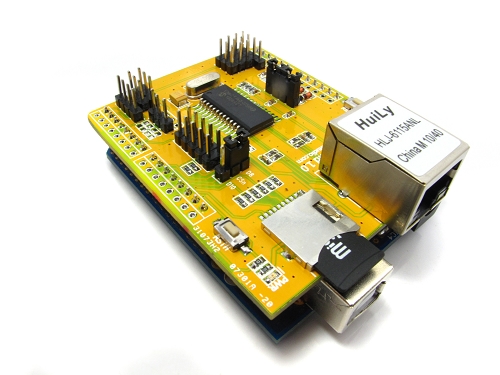

Представляем Ethernet shield, который использует ENC28J60 Etherent чип вместо чипа W5100. Имеет  интегрированый SD слот, так же есть выход интерфейса. Этот Ethernet шилд поддерживает функцию PoE (Power over Ethernet), вы можете использовать витую пару, чтобы запитать его и плату Arduino под ним, вместо того, чтобы использвать USB или дополнительный внешний разем питания.  Если ваш роутер или модем не поддерживает PoE, можно использовать специальный кабель, чтобы принимать сигнал и запитаться от PoE.

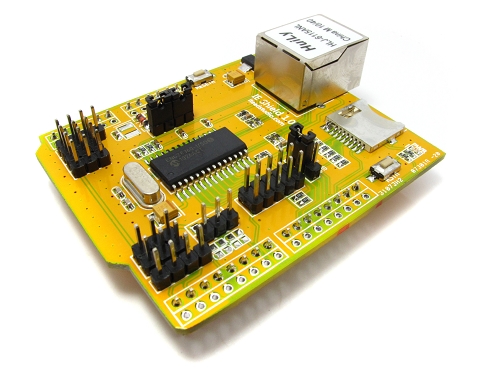

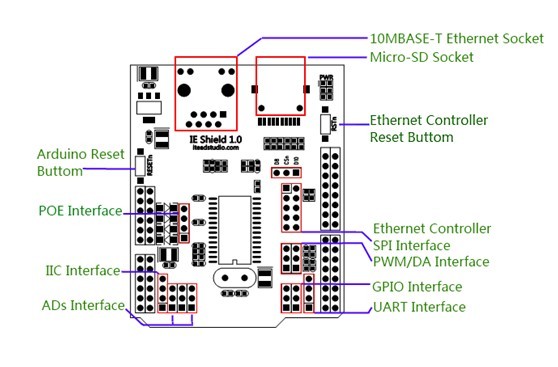

На плате много выходов интерфейсов (см. рисунок). Существует контроль Ethernet интерфейса SPI на плате. Есть и IIC и UART интерфейсы на плате, AD интерфейс и GPIO интерфейс. Теперь вам очень легко осуществить Ethernet Arduino проект с разнообразием существующих модулей датчиков. И мы резервируем ШИМ / AD интерфейс, вы можете использовать его как выход PWM, а с некоторыми компонентами он будет выводом DA.
Важно! На плате есть джампер для переключения вывода CS между 8ым и 10ым пином Ардуино, при выборе вывода 10 нельзя использовать SD карту, но повышается совместимость с различными библиотеками, при выборе 8 вывода SPI_CSn пин езернета будет подключен к выводу 8, а SPI_CSn пин SD карты будет подключен к выводу 9. Для работы с библиотекой ссылка на которую приведена ниже, нужно либо поставить переключатель в положение 10, либо изменить значение константы ENC28J60_CONTROL_CS в библиотеке с 10, на 8.

Что нового в версии 1.1:

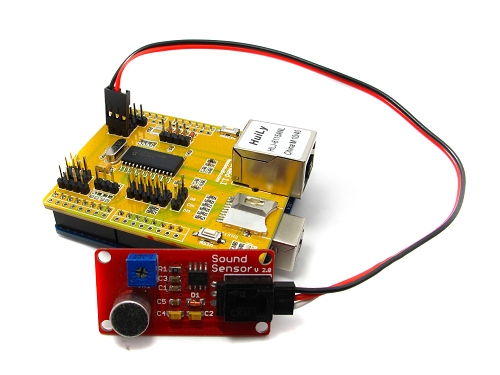

Всего несколько небольших изменений, в сравнении с 1.0,  изменены пины интерфейса, чтобы сделать шилд совместимым с многими сенсорными модулями/бриками через стандартный 3 пиновый интерфейс. Итак теперь вы можете легко использовать его с этими сенсорными модулями или электронными бриками.
Для питания поверх витой пары можно использовать специальный кабель.

Дополнительная информация:

Схема

Datasheet на шилд (v1.0)

Datasheet ENC28J60

TCP/IP стек с открытым исходным кодом как Arduino библиотека

Библиотека файловой системы TinyFAT для SD карт
