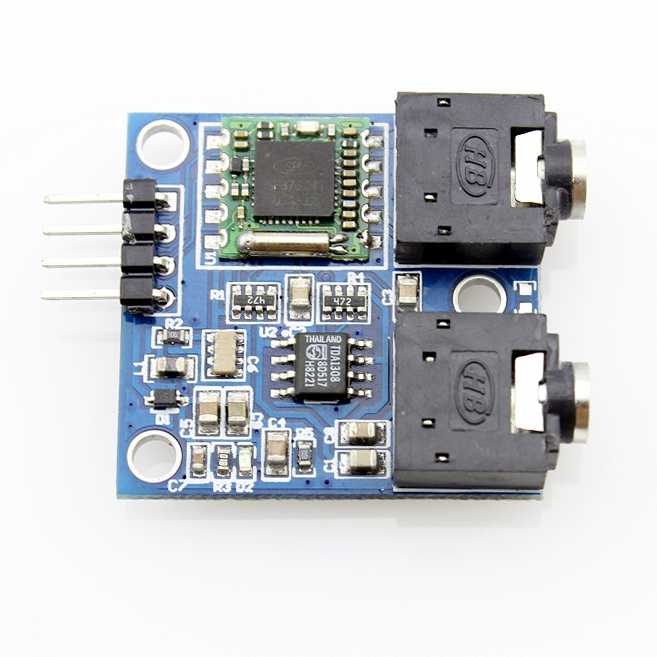

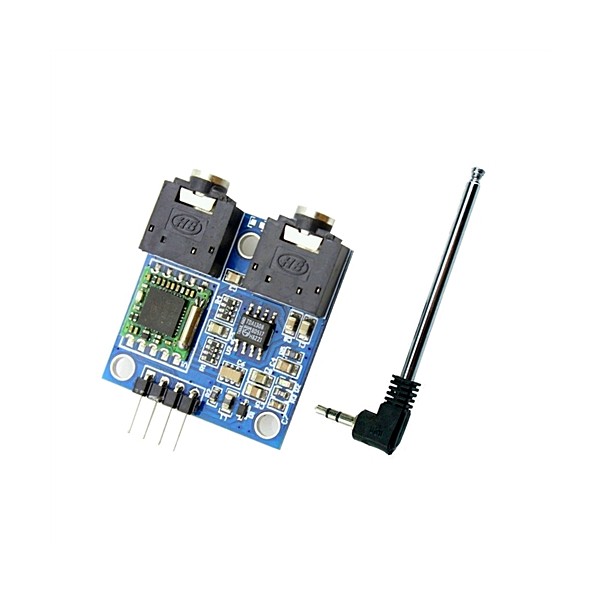

Плата FM приемника TEA5767 с аудио-выходом и антенной

Малогабаритный модуль FM приемника с управлением по шине I2C построен на чипе TEA5767. Малые размеры и низкая потребляемая мощность позволяют использовать модуль для портативных устройств и устройств с автономным питанием. На базе этого модуля вы можете собрать цифровой стерео радиоприемник УКВ-FM диапазона. Управление режимами работы выполняется микроконтроллером по шине I2C соединяемой с контактами модуля. Модуль TEA5767 FM Stereo Radio работает совместно с модулем микроконтроллера собственного изготовления или распространенных модулей Arduino, Raspberry Pi и других марок. На выходе УКВ приемника установлена микросхема звуковой усилитель для наушников TDA1308.

Особенности:

• Малая потребляемая мощность. Модуль питается от источника 3.3В и потребляет ток 70мА-200мА
• Помехоустойчивый дизайн платы
• Режим AP + STA и В + STACan
• Большой выбор управляющего программного обеспечения
• Сертификация FCC/CE Authenticate
• Широкий рабочий температурный диапазон: от -20 °С до 80°С

Характеристики:

• Напряжение питания: 3.3 В - 5 В
• Рабочий диапазон частот: 76-108 МГЦ
• Размер: 31*30 мм
• Защита от неправильной полярности питания: диод
• с выходной мощностью фильтрации датчик
• Интерфейс: I2C
• Индикатор питания: синий светодиод
• FM чип: TEA5767
• I2C адрес: 0x70
• Выходной интерфейс: 3.5 мм

Ссылки:

• Даташит на TEA5767
• Пример использования 1
• Пример использования 2

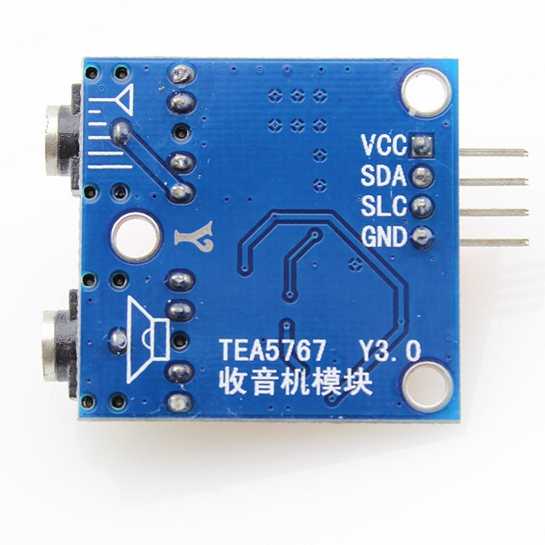

Выводы:

Подключение:

В Arduino IDE присутствует библиотека для работы с этим модулем. Она имеет единственную функцию – отправить в модуль TEA5767 FM Stereo Radio частоту приема. Загрузите в Arduino UNO программу, приведенную ниже с указанием требуемой частоты приема.

#include "Wire.h"
#include "TEA5767Radio.h"

TEA5767Radio radio = TEA5767Radio();
void setup()
{
Wire.begin();
radio.setFrequency(105.0); //Здесь укажите частоту вещания
принимаемой радиостанции в МГц
}
void loop()
{
}
