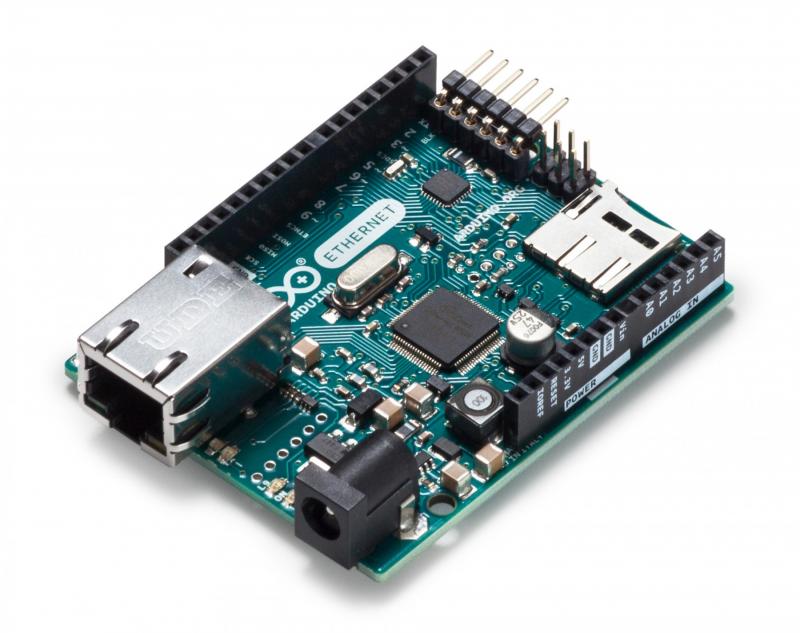

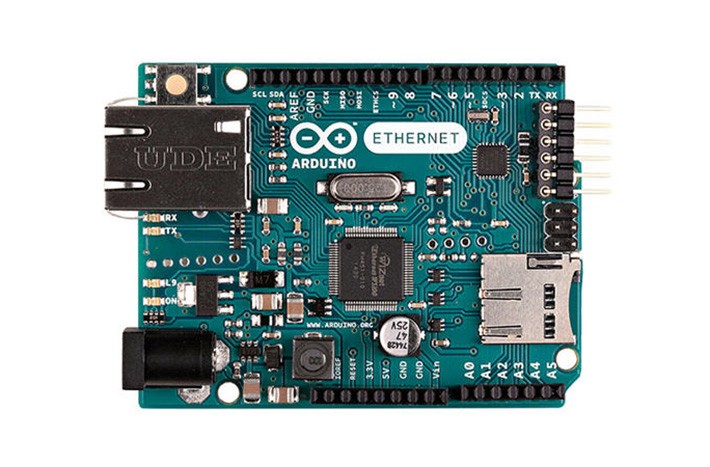

Оригинал! Arduino Ethernet Rev3 - базовый контроллер Arduino Uno на микроконтроллере ATMEGA 328A со встроенным на плату Ethernet-контроллером W5100 и разъемом для microSD карты памяти. У этого контроллера есть несколько отличий от базовой модели: отсутствие переходника USB-UART на плате, а значит для перепрошивки потребуется отдельный переходник, например FTDI Foca. Вторая характерная особенность этого контроллера в том, что в нем применен мощный преобразователь напряжения 5В, что снимает извечную проблему питания контроллеров Arduino от внешнего источника питания 12В. Даже при полной нагрузке преобразователь почти не греется.
При программировании контроллера обратите внимание на то, что некоторые выходы используются для взаимодействия с Ethernet-контроллером и SD-карточкой и использовать их с своих целях следует с особой осторожностью.
Характеристики:
Микроконтроллер: ATmega328
Рабочее напряжение: 5В
Входное напряжение (Vin): от 7В до 12В
Цифровых выводов: 14 (4 ШИМ выхода)
Зарезервированные выводы:
с 10 по 13 используются интерфейсом SPI
4 используются для SD карты
2 используются для прерываний W5100
Аналоговые входы: 6
Максимальный ток нагрузки выходов: 40 мА
Максимальный ток нагрузки выходов 3.3В: 50 мА
Память программ: 32 Кб (ATmega328) 0.5 Кб используется загрузчиком
Память данных: 2 Кб (ATmega328)
Энергонезависимая память: 1 Кб (ATmega328)
Тактовая частота: 16 МГц
Ethernet контроллер: W5100
Устройство хранения данных: Micro SD карта с активным преобразователем уровней
