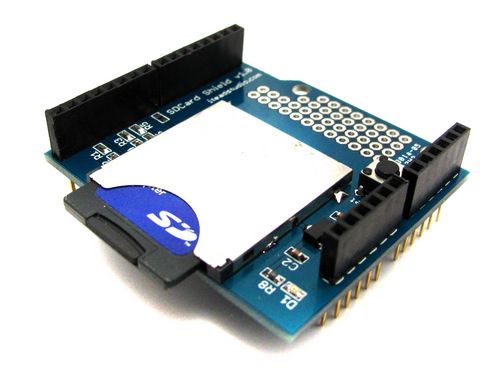

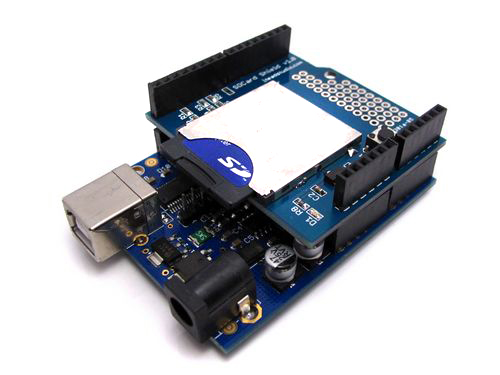

SD card шилд - это плата, позволяющая использовать SD и TF карты совместно с Arduino. Поскольку цены на флеш-носители постоянно падают, самое время добавить немного места для данных в ваш проект.

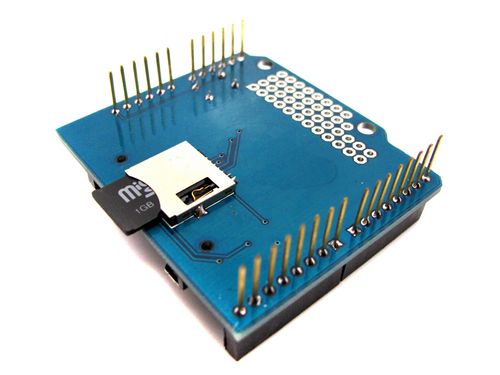

Шилд имеет разъем как для SD карт, так и для TF, но одновременно можно использовать только один из них. Так же на плате имеется немного места для прототипирования (металлизированные отверстия для размещения деталей). Внимание, этот шилд не поддерживает SDHC карты.
|
Ардуино |
Шилд |
|
5В |
VCC 3.3В |
|
GND |
GND |
|
D13 |
SD_CLK |
|
D12 |
SD_OUT |
|
D11 |
SD_IN |
|
D10 |
SD_CS |
