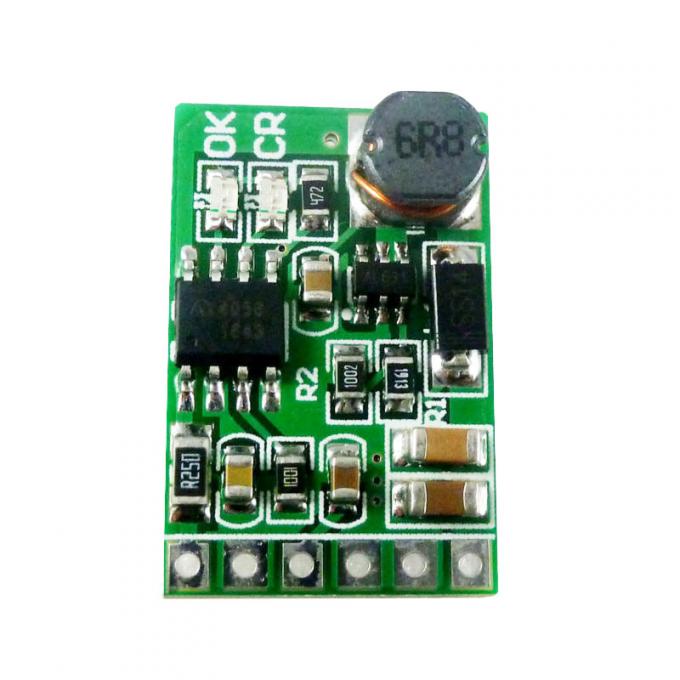

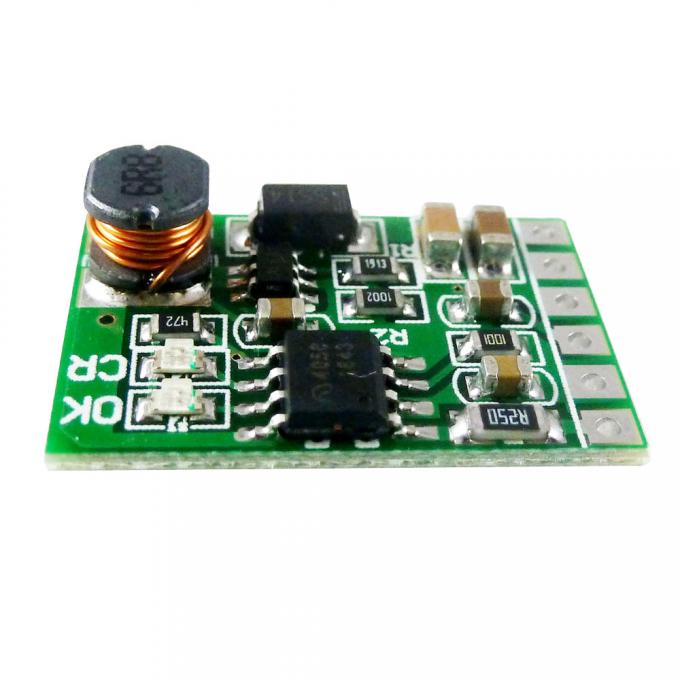

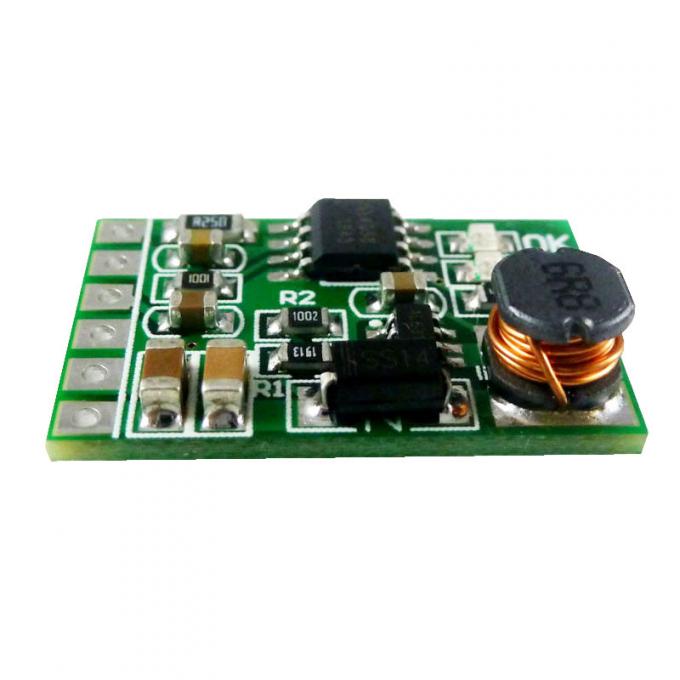

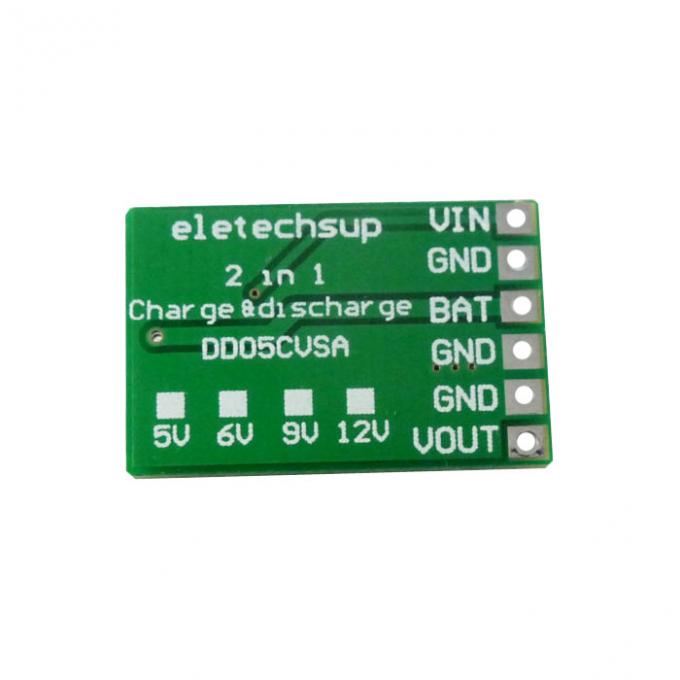

Повышающий преобразователь 5В 1,2А с зарядным устройством для литиевых аккумуляторов

Модуль которого все так долго ждали – мини-бесперебойник для Arduino! Позволяет использовать литиевый аккумулятор в качестве буферного источника питания любых конструкций, питающихся от источника постоянного тока напряжением 5В. Максимального выходного тока преобразователя в 1А более чем достаточно для питания большинства любительских конструкций. Модуль обеспечивает поддержание аккумулятора в заряженном состоянии и повышение его напряжения до уровня 5В. После окончания процесса зарядки напряжение с аккумулятора снимается и при его разрядке ниже 80% вновь включается его подзарядка.

Следует внимательно отнестись к монтажу модуля, поскольку он не имеет защиты от неправильной полярности входного напряжения и короткого замыкания нагрузки. Также, модуль не имеет защиты от полного разряда, что может повредить аккумулятор.

Характеристики:

• Входное напряжения зарядки: от 4.6В до 8В постоянного тока
• Максимальный ток зарядки аккумулятора: до 1A
• Полное напряжение заряда: 4.2 В +-2%.
• Микросхема зарядного устройства: ME4056
• Рекомендованный тип аккумуляторов: 18650
• Выходное напряжение преобразователя: 5В
• Максимальный ток нагрузки: 1,2А
• Ток холостого хода преобразователя: 450мкА
• Индикатор состояния: светодиодный. 2 светодиода
  • Зеленый - аккумулятор заряжен
  • Красный - Аккумулятор подключен и исправен
• КПД преобразования: 78%-90%
• Рабочая температура окружающей среды: от -40°С до + 85°С
• Температура хранения: от -65°С до + 125°С
• Размер: 23x15.4x5.7 мм
• Вес: 1.8 г

Ссылки:

• Даташит ME4056

Зарядка и разрядка:

Только зарядка:

Только разрядка:
