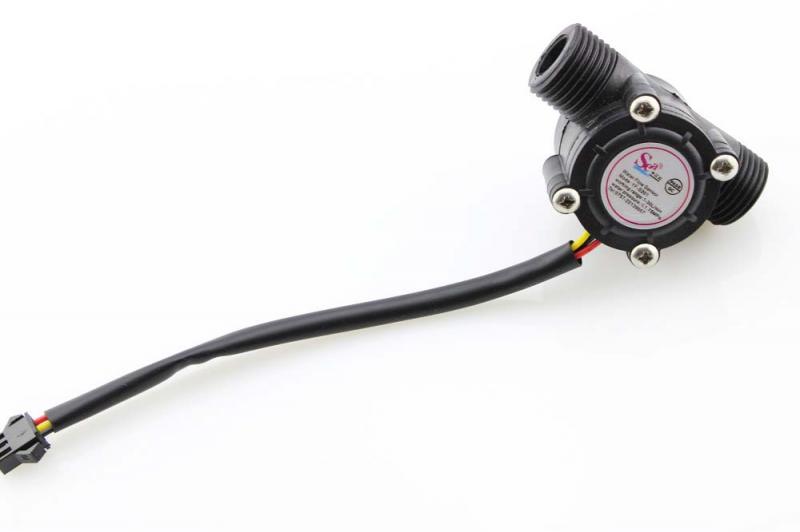

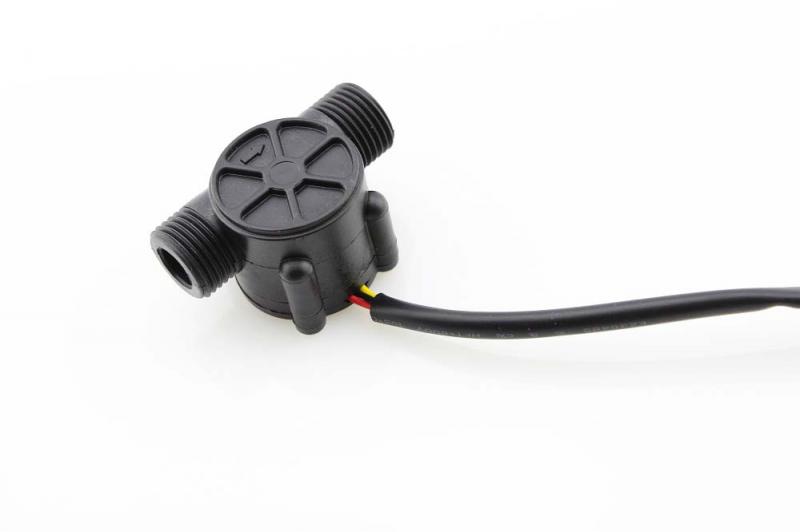

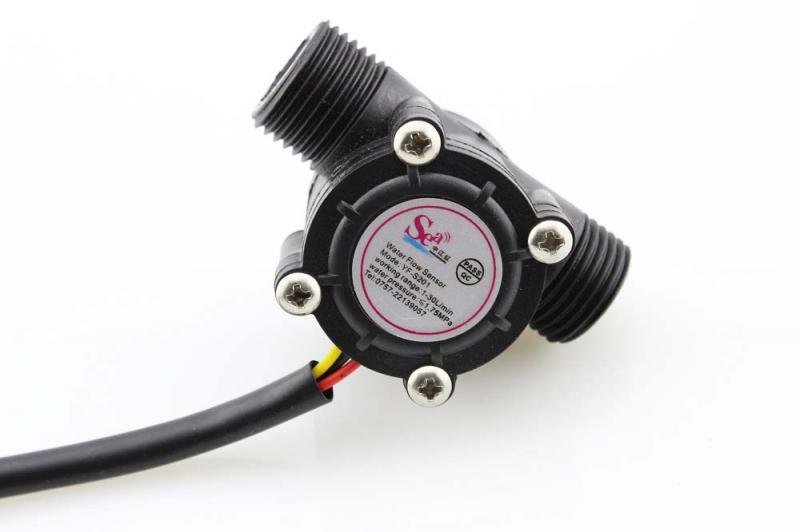

Датчик расхода воды, диаметр 1/2 дюйма от Elecrow

код: DAT144

Датчик расхода воды, диаметр 1/2 дюйма от Elecrow

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

178 грн

ожидается

Сообщить

	53
	голосовать

Описание
Отзывы (14)
Задать вопрос

Датчик потока воды состоит из пластикового клапана с двумя штуцерами с резьбой 1/2 дюйма, водного ротора и датчика Холла. Когда вода проходит сквозь датчик, ротор вращается со скоростью пропорциональной скорости потока воды. Датчик Холла фиксирует каждый оборот и передает полученный сигнал.

Код производителя: SOT80012WF

Характеристики:

Рабочее напряжение: 5-24В
Максимальный ток: 15мА
Масса: 43 грамма
Измеряемый диапазон: 1~30 Литров в минуту
Рабочая температура 0°C~80°C
Температура измеряемой жидкости <120°C
Рабочая влажность 35%~90%
Рабочее давление 2МПа
Температура хранения -25°C~+80°C
Влажность хранения 25%~90%

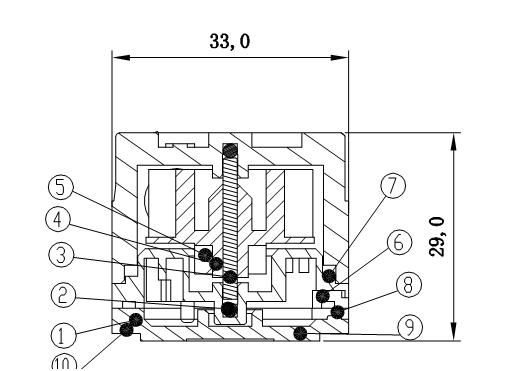

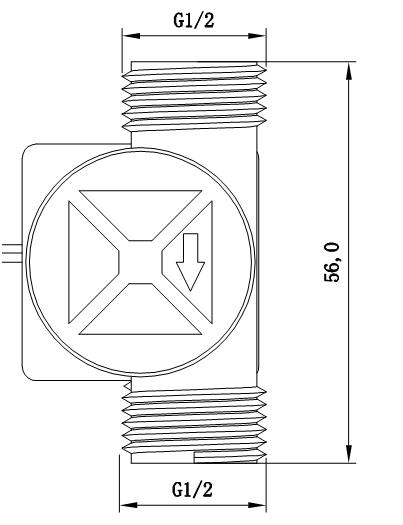

Размеры 56х33х29мм

Ссылки:

Датчик расхода воды выдает импульсы, пропорциональные потоку воды.

Частота импульсов = расход воды * 7.5

То есть, если выходная частота равна 48, то поток воды: 48 / 7.5 = 6.4 (L / min)

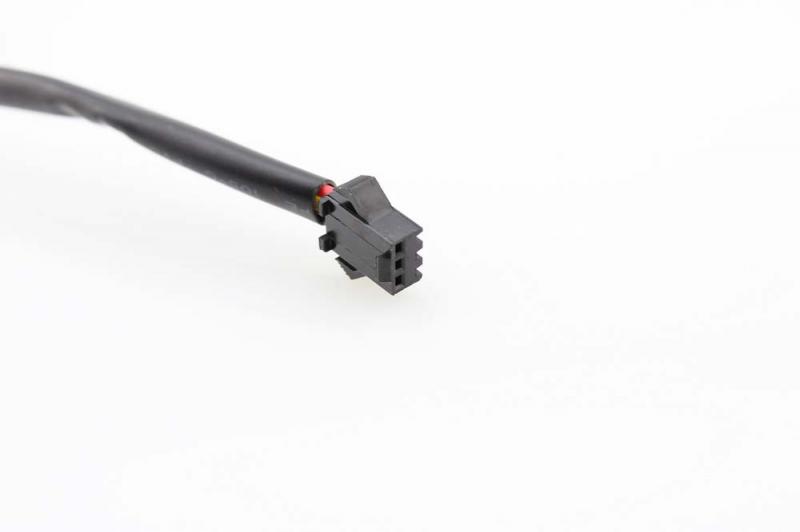

Подключается датчик расхода воды к микроконтроллеру, как показано ниже:

Отзывы покупателей про Датчик расхода воды, диаметр 1/2 дюйма от Elecrow

Павел (01.10.2023)

Подскажите пожалуйста какова градация датчика милилитров на импульс, хоть приблизительно (сотни или десятки милилитров)...

Ответить

admin (02.10.2023)

The water flow sensor outputs pulse proportional to the water flow with: Pulse Frequency = Flow *7.5. That is, if the output frequency is 48, then the water flow: 48/7.5= 6.4(L/min)
Тобто він більше розрахований на вимірювання витрати потоку ридини.

Ответить

Pavel (25.05.2020)

Какая погрешность у этого датчика?

Ответить

admin (01.06.2020)

Здравствуйте. К сожалению, на сайте производителя нет такой информации.

Ответить

Олександр (14.04.2020)

Все ок, спасибо, работает.

> Частота импульсов = расход воды * 7.5
Проще так: 450 импульсов/литр (к меня по факту получалось 435).

Газы считать нельзя, очень большой разброс в зависимости от скорости потока.

Пример использования:

volatile long count = 0;
void inc_counter() {
// very quick action, e. g.
count++;
}
attachInterrupt(digitalPinToInterrupt(pin), inc_counter, RISING);

Ответить

Олександр (13.04.2020)

Ответить

Марат (22.05.2018)

Можно ли этим датчиком измерять расход питьевой воды или молока?

Ответить

admin (23.05.2018)

Для измерения расхода питьевой воды нужно использовать оборудование с соответствующим гигиеническим сертификатом.

Ответить

Александр (26.02.2018)

Никто не пробовал измерять таким датчиком расход газа? Мне нужно мерять расход аргона в аппарате, может быть у вас есть что-то подходящее?

Ответить

admin (26.02.2018)

Расход газа измерять можно, но точность измерения упадет...

Ответить

Олександр (13.04.2020)

Нельзя. В одном выдохе можно увидеть от 0.06 до 4.7 литра, в зависимости от скорости выдыхания)

Ответить

Artem (15.01.2018)

Выдержит он давление воды в трубопроводе многоэтажного дома?

Ответить

admin (15.01.2018)

Выдержит, если давление воды не превысит максимальное для этого датчика.
Рабочее давление ?2МПа

Ответить

Ларин Дмитрий Георгиевич (01.03.2017)

Очень быстрая доставка в четверг вечером оплатил, в субботу утром получил заказ. Датчик очень удобный.
