LCD keypad shield

код: ASB117

Архивный товар, который больше не продается в нашем магазине

	293

Проблема – на дисплее три точечные царапины, но функциональность не пострадала.

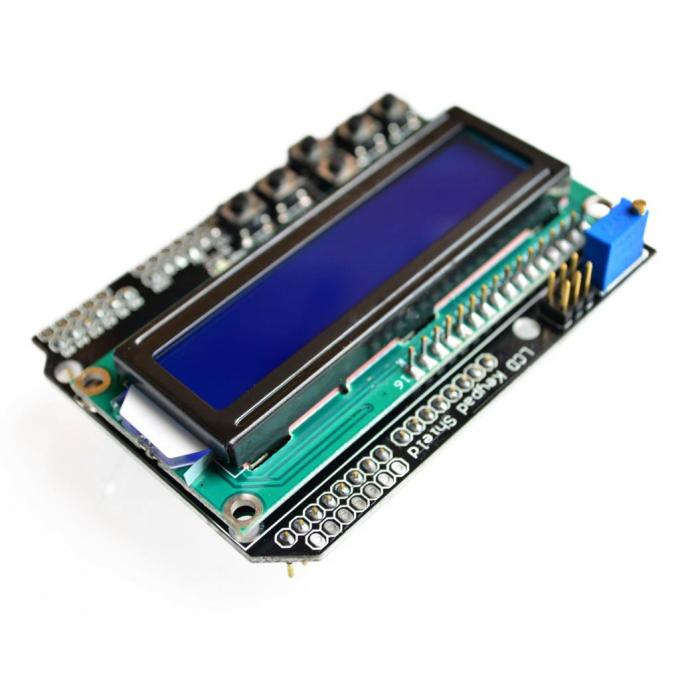

16х2 LCD шилд с 6 кнопкам (пять из них пользовательские, шестая - Reset). Работает как со стандартной ардуиновской библиотекой LiquidCrystal, так и с 4 Bit Arduino LCD (см. ссылку на странице продукта). Может работать как с Arduino Uno, так и с Arduino Mega. LCD с голубой подсветкой экрана. Интерфейс экрана - HD44780.

При стыковке шилда с платой Arduino немного мешает разъем питания (показано красным овалом на второй фотографии), поэтому для нормальной работы необходимо плотно стыковать шилд с платой.

Подключение: RS - 8 пин, RW - 11 пин, Enable - 9 пин, DB4-7 - 4, 5, 6, 7.

Пример скетча, отображающего на экране код нажатой кнопки (работает на основе модифицированной библиотеки 4 Bit Arduino LCD, см. ссылку ниже):

Важно! Перед использованием требуется настройка контрастности переменным резистором на плате.

Скачать схему шилда
Скачать пример скетча

Даташит на драйвер дисплея

Видеодемонстрация работы скетча:

;
