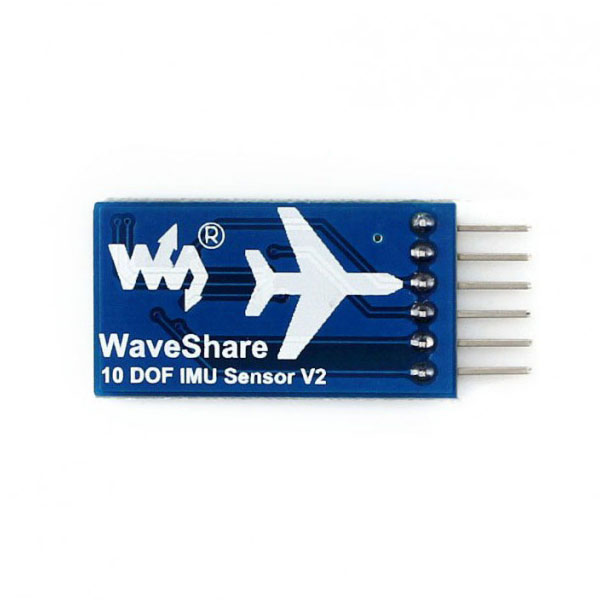

Комбинация датчиков 10-DOF IMU Sensor с низким потреблением от Waveshare

код: DAT266

Комбинация датчиков 10-DOF IMU Sensor с низким потреблением от Waveshare

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

1310 грн

в наличии

Купить в один клик

	4
	голосовать

Нашли дешевле?

Описание
Отзывы (4)
Задать вопрос

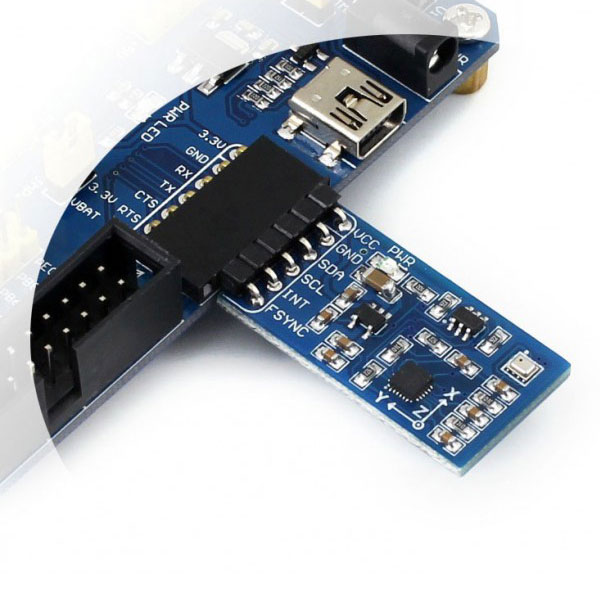

Модуль датчиков 10-DOF IMU Sensor отлично подходит для мониторинга движения, а также для определения/измерения положения, высоты и температуры. Данный модуль - отличное решение при создании собственного робота или балансирующего робота. Характеристики модуля обеспечивают отличное взаимодействие между физической средой и микроконтроллером.

Код производителя: 12476, 10 DOF IMU Sensor (C)

Состав модуля:

MPU9255: 3-осевой гироскоп, 3-осевой акселерометр и 3-осевой компас / магнитометр
- Внутренний движок Digital Motion Processing ™ (DMP ™), разгружает центральный микроконтроллер при основных функциях работы с датчиками.
- По сравнению с MPU6050 этот датчик имеет более низкое энергопотребление и более подходит для носимых устройств
BMP280: датчик барометрического давления
- Встроенный температурный датчик для температурной компенсации
- По сравнению с BMP180 этот датчик имеет более низкое энергопотребление и более высокую производительность
Все датчики доступны через I2C интерфейс.

Характеристики:

Напряжение питания: 3,3 В ~ 5,5 В (внутренний стабилизатор с низким падением напряжения)
Цифровой интерфейс: I2C
Акселерометр:
- Разрешение: 16 бит
- Диапазон измерения (настраиваемый): ± 2, ± 4, ± 8, ± 16 G
- Рабочий ток: 450uA
Гироскоп:
- Разрешение: 16 бит
- Диапазон измерения (настраиваемый): ± 250, ± 500, ± 1000, ± 2000 ° / с
- Рабочий ток: 3,2 мА
Компас / Магнитометр:
- Разрешение (настраивается): 14 или 16 бит
- Диапазон измерений: ± 4800μT
- Рабочий ток: 280uA
Барометрический датчик давления:
- Барометрическое разрешение: 0,0016 гПа
- Температурное разрешение: 0,01 ° C
- Диапазон измерения: 300 ~ 1100hPa (высота: + 9000 м ~ -500 м)
- Барометрическая относительная точность (700hPa ~ 900hPa, 25 ° C ~ 40 ° C): ± 0,12hPa (± 1 м)
- Рабочий ток (частота обновления 1 Гц, режим сверхнизкого энергопотребления): 2.8uA

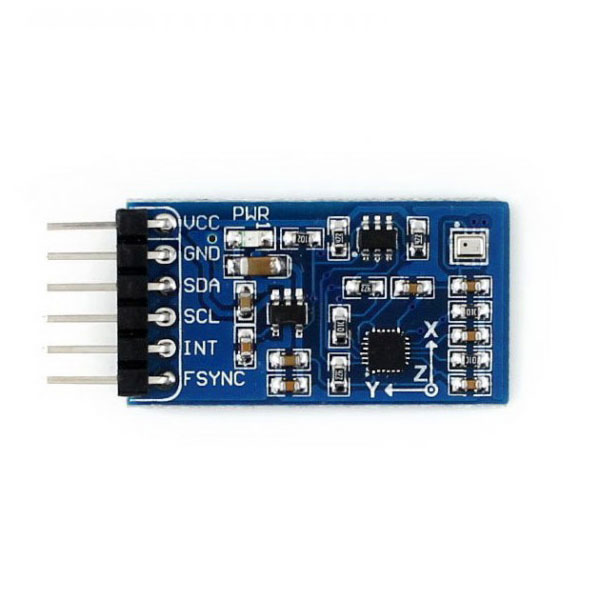

Интерфейс:

VCC - Источник питания 3,3 В ~ 5,5 В
GND - Общий
SDA - Данные I2C
SCL - Синхронизация I2C
INT - Выход прерывания MPU9255
FSYNC - Сигнал синхронизации кадра MPU9255

Ссылки:

Код производителя: 10 DOF IMU Sensor (C)

Отзывы покупателей про Комбинация датчиков 10-DOF IMU Sensor с низким потреблением от Waveshare

Ігор (04.12.2022)

Мінус цієї версії модуля (версія "C"), що в ньому нема джамперів для зміни станддартних i2c адрес (на відміну від версії "A").
Цей модуль складається з декількох чіпів і відповідно має декілька адрес:
- 0x68 в акселерометра/гіроскопа (окремий пристрій всередині MPU9255)
- 0x0C в магнетометра (окремий пристрій всередині MPU9255)
- 0x76(здається) в барометра (BMP280)

Так ось так склалося, що стандартна адреса всіх модулів реального часу (DS1307, DS3231) також 0x68 і в них також нема можливості цю адресу змінити. А тому якщо в вашому проекті буде RTC модуль, то використати цей модуль ви вже не зможете через конфлікт адрес.

Ответить

Сергей (07.02.2022)

Брал данный сенсор для robotics проектов и интеграции с ROS2. В целом, все завелось без проблем. Из субъективных минусов - нельзя поменять адрес. Стало проблемой при наличии нескольких похожих сенсоров с одинаковыми адресами на одной i2c шине. Пришлось подключать через i2c-gpio к RPi.

Ответить

Александр (05.08.2021)

Всё, разобрался, я думал что там BMP180, а оказался BMP280. Извините

Ответить

Александр (05.08.2021)

К сожалению попался бракованый барометр, не показывает правильные данные ни с одной из найденных библиотек

13:27:04.827 -> provided altitude: 155 meters, 509 feet
13:27:04.893 -> temperature: 82.67 deg C, 180.80 deg F
13:27:04.926 -> absolute pressure: -43934.91 mb, -1297.55 inHg
13:27:04.959 -> relative (sea-level) pressure: -44751.08 mb, -1321.65 inHg
13:27:05.026 -> computed altitude: 155 meters, 509 feet

Акселерометр, гироскоп и магнитометр - работают

Ответить
