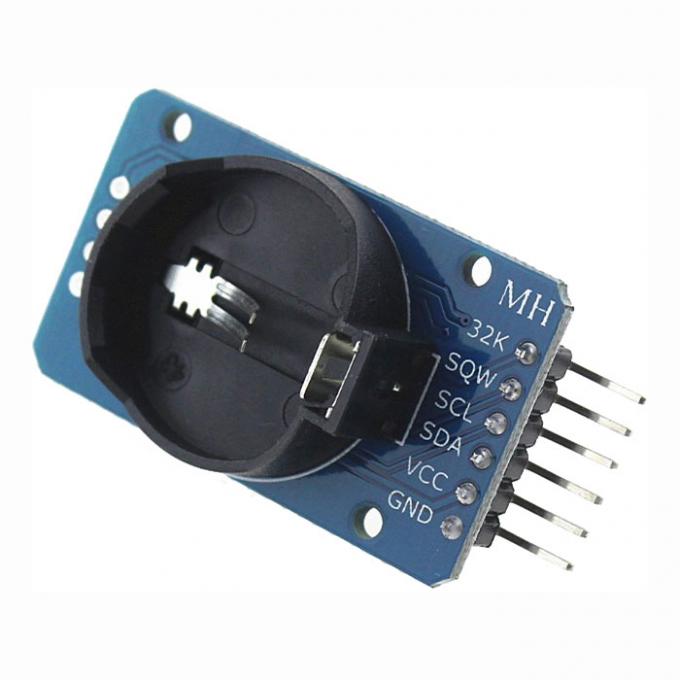

Real Time Clock Модуль на DS3231M

Данный модуль часов реального времени отличается от подобных модулей тем, что он построен на микросхеме DS3231M. Уникальность ее заключается довольно высокой точности хода часов. Этого удалось добиться поместив кварцевый резонатор в корпус микросхемы и обеспечив температурную компенсацию и цифровую коррекцию частоты задающего генератора.

Внутренний датчик температуры доступен через внутренние регистры часов. Доступны два программируемых будильника. Типоразмер элемента питания – CR2032 (приобретается отдельно).

Основные характеристики:

• Счетчики секунд, минут, часов, дней недели, дней, месяцев и лет с календарем с коррекцией высокосного года до 2100 года
• Стабильнорсть генератора ±5 ppm в диапазоне температур от -40°C to +85°C
• Точность внутреннего цифрового датчика температуры ±3°C
• Регистр коррекции точности хода часов
• Программируемый выход прямоугольных импульсов
• Два настраиваемых будильника
• Простой и распространенный интерфейс подключения
• Два режима шины I2C: Стандартный (100 кГц) и Быстрый (400 кГц)
• Малое потребление от резервного источника
• Рабочее напряжение питания от +3.3 до +5.5В
• Подключение (для примера, к Arduino UNO R3):
  • SCL - A5
  • SDA - A4
  • VCC - 5V
  • GND - GND

Сссылки:

• Даташит DS3231M
