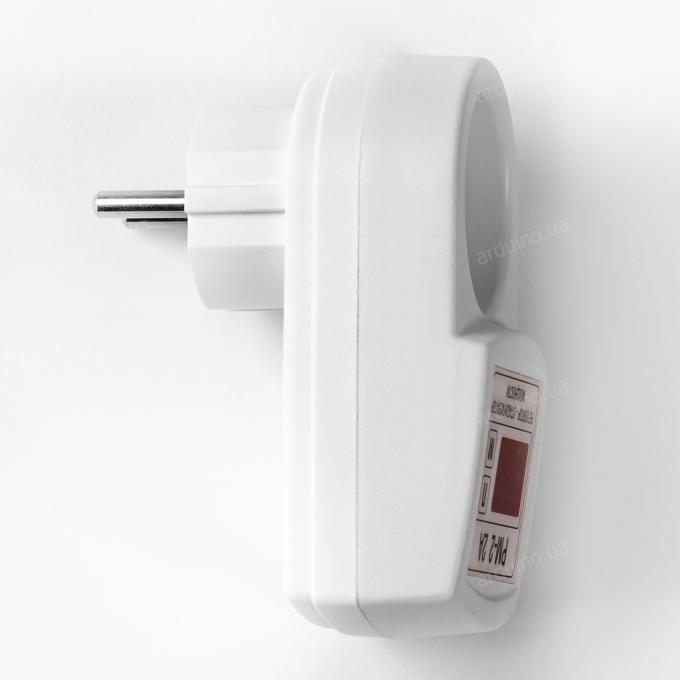

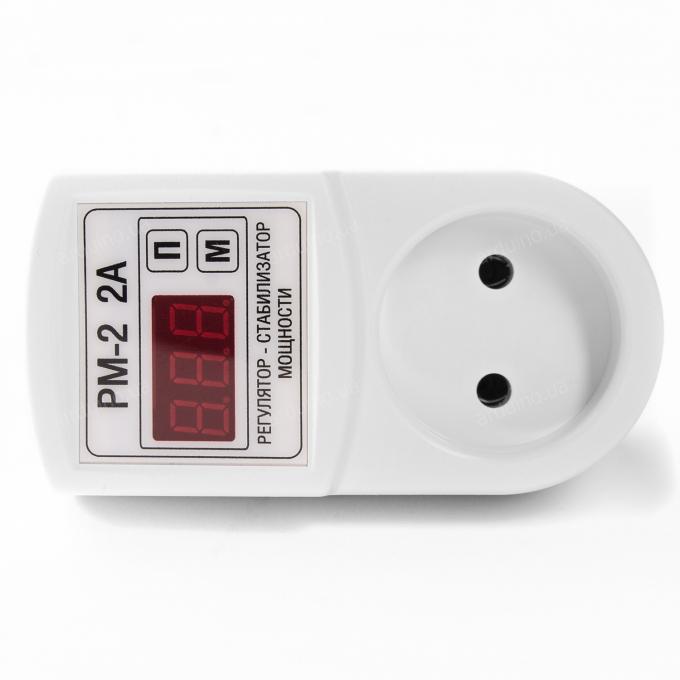

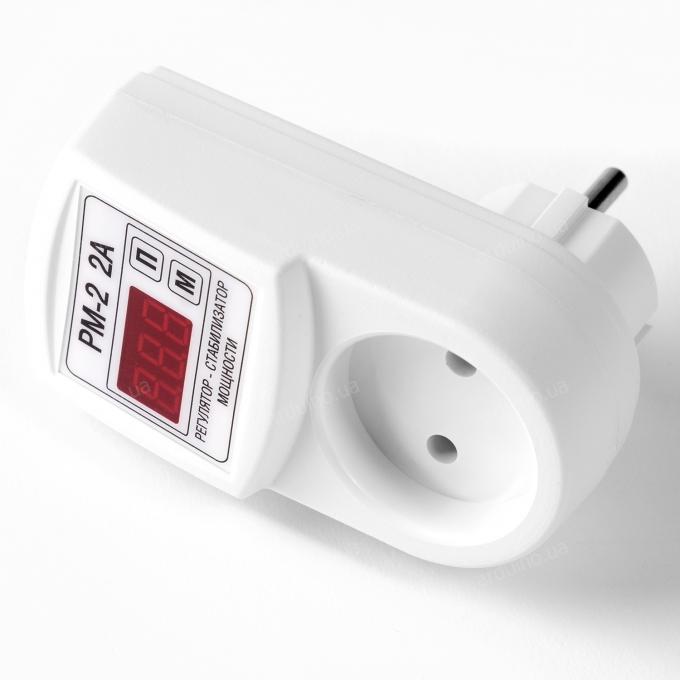

Регулятор мощности в розетку РМ-2-2А

Цифровой высокоточный регулятор мощности РМ-2-2А предназначен для регулирования рабочей мощности различных электроприборов, подключаемых в розетку. Максимальная коммутируемая мощность — 400 Ватт, управление посредством встроенного симистора. Принцип действия — поддержание на нагрузке потребителя заданного высокостабильного и высокоточного (до ± 1 Вольт) эффективного (среднеквадратичного) значения напряжения переменного тока с частотой 50 Гц.

Управление мощностью осуществляется посредством встроенного симистора на 2 Ампера. Таким образом, прибор предназначен для подключения маломощных нагрузок — до 400 Ватт. Цифровой регулятор мощности РМ-2-2А может применяться с электроприборами, мощность которых непосредственно зависит от подаваемого напряжения. Его используют для изменения мощности паяльника, электрообогревателя, небольшого асинхронного электродвигателя, стабилизации напряжения и мощности ТЭНов, регулирования яркости свечения ламп накаливания, и т.д.

Особенностью регулятора — стабилизатора мощности РМ-2-2А является то, что он на выходе всегда имеет стабильное задаваемое напряжение, вне зависимости от колебаний напряжения на входе (если только оно не опустится ниже заданного выходного). Таким образом, прибор функционирует как понижающий стабилизатор напряжения.

Характеристики

• Напряжение питания прибора: от 150 до 260 Вольт 50 Гц
• Диапазон напряжения, поступаемого на нагрузку: от 35 до 255 Вольт
• Стабильность поддержания заданного напряжения: плюс-минус 1 Вольт
• Максимальный коммутируемый ток при cos φ =1: 2 Ампера
• Максимальная мощность нагрузки: 400 Ватт
• Коммутирующий нагрузку элемент: Встроенный симистор
• Способ монтажа (подключения): Вилка-розетка
• Габаритные размеры: 5,2 х 10 х 3,6 (7,8) см
• Размеры индикатора: 23х14 мм (0,36)
• Температура среды, окружающей прибор: от 0 до +45 °С

Принцип работы регулятора мощности РМ-2

Оцифровка амплитудного значения входящего напряжения производится 256 раз за период с измерением положительной и отрицательной полуволн. Далее по классической формуле вычисляется среднеквадратичное значение напряжения (оно же действующее или эффективное). Затем, предполагая что значение напряжения следующего периода будет таким же, как и предыдущего, специальная математика вычисляет угол отсечки для положительной и отрицательной полуволн таким образом, чтобы площадь обрезанных полуволн была равна среднеквадратичному напряжению на нагрузке, заданному потребителем в настройках прибора. Таким образом происходит и стабилизация выходного напряжения вне зависимости от входного, если заданное напряжение ниже входного. Если входное напряжение оказывается меньше заданного, оно попадает на нагрузку транзитом без изменений.

РМ-2-2А имеет настройку выходного напряжения в точности до 1 Вольта, может индицировать на светодиодном экране значение входного или выходного напряжения. Есть индикация аварийной ситуации, если выставленное выходное напряжение выше входного, а также если пробит симистор. Прибор можно откалибровать по эталонному вольтметру.
