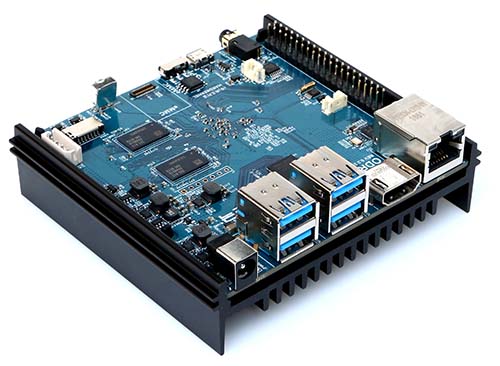

ODROID-N2 4GByte RAM с блоком питания

ODROID-N2 – это одноплатный компьютер нового поколения, который является более мощным, более стабильным и более быстрым, чем N1. Основной процессор N2 основан на архитектуре big.Little, которая объединяет четырехъядерный кластер процессора ARM Cortex-A73 и двухъядерный кластер Cortex-A53 с графическим процессором нового поколения Mali-G52.

Благодаря современной 12-нм кремниевой технологии, ядра A73 работают на рабочей частоте ядра 1,8 ГГц без пропуска тактов исполнения команд при термическом воздействии с использованием стандартного металлического радиатора, обеспечивающего надежный и тихий компьютер. Продуманное размещение процессора на печатной плате обеспечивает эффективный отвод тепла к радиатору. При запуске "тяжелых" вычислительных задач температура процессоров не поднимается выше температуры окружающего воздуха более чем на 40 градусов, причем процессоры продолжали работать в штатном режиме на максимальной частоте и без холостых пропусков команд (режим работы процессора, обеспечивающий уменьшение производительности для охлаждения ядра ).

Графический процессор Mali-G52, разработанный на базе процессора Bifrost компании ARM, работающий на частоте ядра в 846МГц имеет производительность на 10% выше предыдущего ядра Mali-T860MP4, применяемый в ODROID-N1. Процессор состоит из двух ядер, в каждом из которых по три устройства с кодовым названием MP6. Во всех тестах новый процессор показывает от 30% до 70% большую производительность.

Оперативная память DDR4 N2 работает на частоте 1320 МГц с низким потреблением энергии при напряжении питания 1,2 Вольта.

Все USB 3.0 порты подключены к одному хабу и, если для одного порта максимальная скорость может достигать 350Мб/сек и больше, то при использовании всех портов суммарная скорость передачи данных может быть ниже.

Примененный чип S922X позволяет использовать режим UHS micro-SD карт со скоростью чтения до 70Мб/сек и записи 55 Мб/сек.

ODROID-N2 содержит качественный ЦАП звукового выхода, работающий с максимальной частотой дискретизации 384 кГц и разрядностью 32 бита. Динамический диапазон выхода составляет не менее 100дБ и коэффициент нелинейных искажений менее 0,006%. Использование такого качественного ЦАП позволяет наслаждаться Hi-Fi звуком без использования дополнительных внешних звуковых ЦАП.

В ODROID-N2 встроены часы реального времени, выполненные на микросхеме NXP PCF8563, подключенный к шине I2C процессора и, при использовании дополнительного источника питания, хранит данные о текущем времени при отключении основного источника питания. Малый потребляемый ток микросхемы (менее 1мкА) позволяет использовать батарейку CR2032 более 10 лет.

Большой металлический радиатор предназначен для максимального отвода тепла процессора и оперативной памяти, которые расположены на нижней стороне печатной платы.

Технические характеристики ODROID-N2:

• SoC – шестиядерный процессор Amlogic S922X big.LITTLE с 4x Arm ядами Cortex A73 @ до 1.8 ГГц, 2x Arm ядрами Cortex A53 @ 1.9 ГГц
• Графический процессор – Arm Mali-G52 @ 846 МГц;
• Техпроцесс: 12-нм
• Оперативная память – 2 Гб или 4 Гб DDR4 RAM @ 1320 МГц
• Хранилище: 8 Мб SPI флэш-памяти, слот для модуля eMMC памяти, слот для микро SD карты
• Видео и аудио выходы – HDMI до 4K @ 75 Гц, AV-порт (композитное видео + стерео аудио)
• USB – 4 x порта USB 3.0, 1 x микро USB порт 2.0 OTG
• Расширение – 40-контактный разъем GPIO с 2x I2C, UART, 6x PWM, SPI, S / PDIF, 2x ADC и GPIO
• Разное – 2 x системных светодиода, переключатель выбора загрузки SPI / eMMC, ИК-приемник, 2-контактный разъем для RTC батареи, 2-контактный разъем для дополнительного вентилятора
• Отладка – 1 x разъем UART для последовательной консоли
• Питание – от 7.5В до 18В DC через разъем 5.5х2.1 мм (рекомендуются на 12В и не менее 2А)
• Потребляемая мощность – без нагрузки: 1.6~1.8 Вт; под нагрузкой: 5.2~5.3 Вт
• Размеры – 90 x 90 мм (TBC)
