Проблема – на модуле установлен постоянный резистор (46K) на напряжение 5В, в комплекте отдельно прилагается подстоечный (50К).

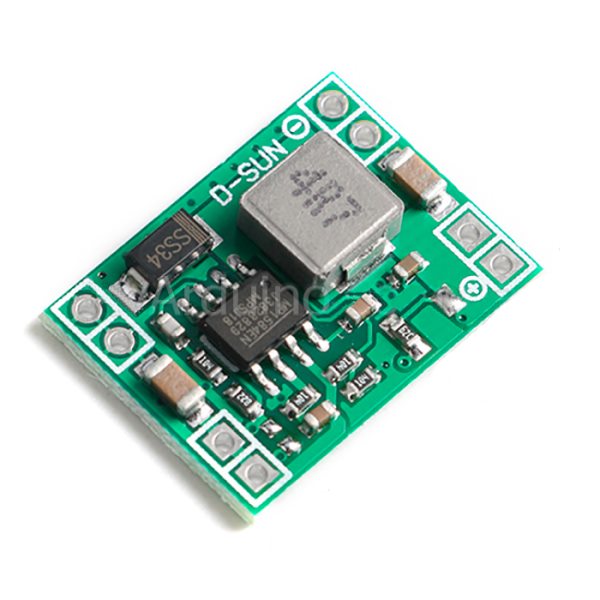

Понижающий преобразователь на микросхеме MP1584 с максимальным током 1.8А, входное напряжение 5 - 28В, выходное 1 - 20В (настраивается подстроечным резистором на плате).
Характеристики:
-
входной диапазон напряжений: 4.5 - 25 В
-
выходной диапазон напряжений: 0.8 - 18 В
-
макс.длительный ток (без охлаждения): 1.8 А
-
максимальный выходной ток (с охлаждением чипа): 3 А (зависит от разности между входным и выходным напряжениями)
-
эффективность (КПД): до 90% (зависит от разности между входным и выходным напряжениями)
-
пульсации на выходе: до 50 мВ
-
частота переключения: 1 МГц
-
рабочий диапазон температур: -45 ~ +85 °С
-
размеры: 22 x 17 x 4 мм
Даташит
