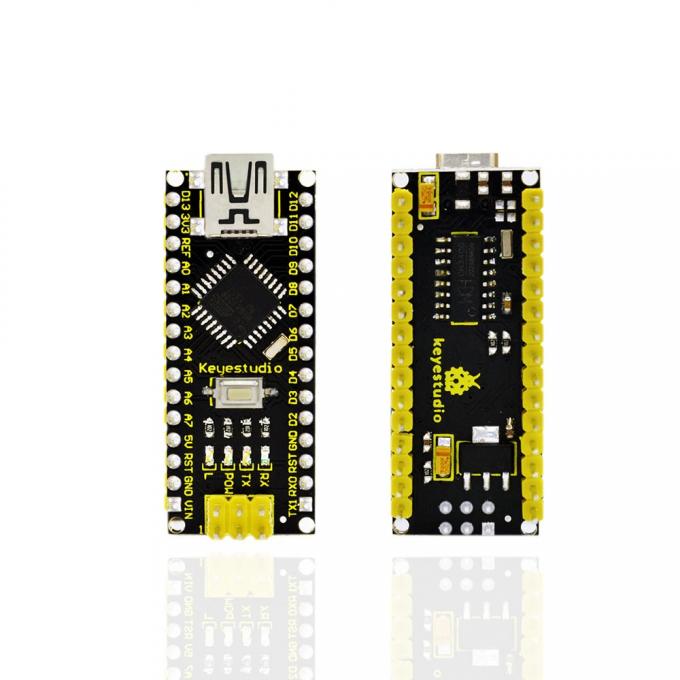

Проблема - проблем нет, просто приехала версия OEM (без коробки). Контроллер Arduino NANO CH340 от Keyestudio - это небольшая, полностью функциональная плата контроллера на базе ATmega328. Это платформа с открытым исходным кодом, с 12 цифровыми выводами ввода / вывода (из которых 6 обеспечивают выход PWM), 8 аналоговыми входными контактами, контактами 0 (RX) и 1 (TX), которые используются для приема (RX) и передачи (TX ) TTL-последовательных данных, разъемом USB Mini-B, разъёмом ICSP и кнопкой сброса.
Внимание! В версиях Arduino IDE выше 1.6.20 появилась опция выбора версии бутлоадера (по умолчанию - новый), поэтому старые версии плат могут не реагировать на программирование по USB.
Качественная копия оригинальной платы, производство - Китай. Для подключения к компьютеру используется микросхема CH340G (ссылка на драйвер ниже).
Контроллер Arduino Nano CH340 можно питать как от Mini-B USB разъема или внешнего источника питания 6-12В (пин "Vin") так и от 5В стабильного внешнего питания (пин "5V"). Питание автоматически переключается на источник с более высоким напряжением.
Характеристики:
-
12 цифровых входов / выходов D2 ~ D13;
-
8 штырьков аналогового входа A0 ~ A7;
-
Контакт 0 (RX) и 1 (TX), используемый для приема (RX) и передачи (TX) последовательных данных TTL-UART;
-
6 штырьков ШИМ, D3, D5, D6, D9, D10, D11;
-
Atmel Atmega328P-AU в качестве микроконтроллера;
-
Разъем USB Mini-B для загрузки и питания;
-
Поддержка внешнего источника питания 5 В ~ 12 В постоянного тока;
-
Поддержка загрузки ISP.
