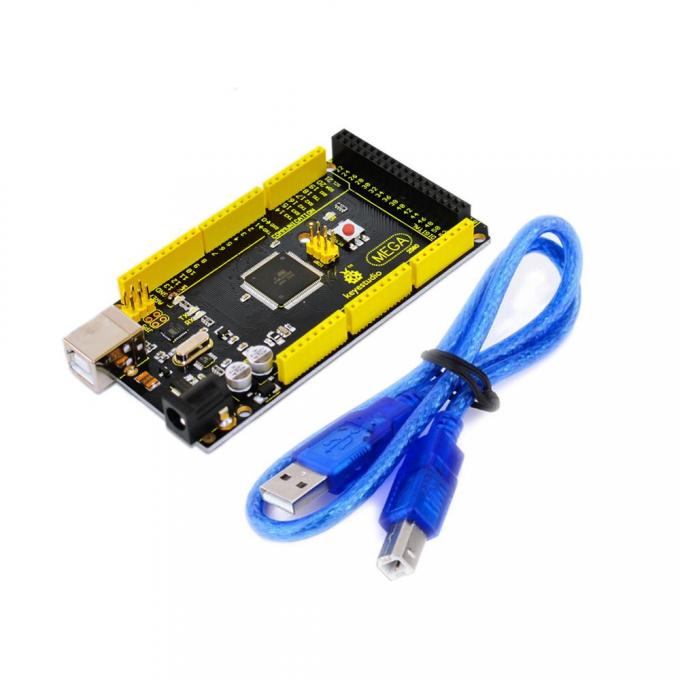

Arduino Mega 2560 R3 (с USB-кабелем) от Keyestudio

Проблема - проблем нет, просто приехала версия OEM (без коробки). Одна из самых удачных и высококачественных копий оригинальной платы Arduino Mega. В качестве USB-UART переходника используется дополнительный микроконтроллер (ATMega16u2), который отличается высокой скоростью передачи данных и для которого не требуется дополнительная установка драйверов - драйвера устанавливаются автоматически при установке среды разработки Arduino IDE. Так же предусмотрены дополнительные контакты SDA и SCL (I2C интерфейс) и выводы AREF источника опорного напряжения для АЦП контроллера и IOREF - выходом напряжения питания портов ввода-вывода (для автоматического переключения напряжения периферии при использовании 5В и 3,3В контроллеров). Во всем остальном это все тот же контроллер Arduino Mega2560 на базе микроконтроллера Atmega2560 с массой примеров программ, библиотек и описания построения готовых конструкций.

Микроконтроллер ATmega16u2 позволяет использовать контроллер Arduino Mega2560 как пользовательское USB HID устройство. При перепрошивке этого микроконтроллера контроллер Arduino можно использовать как клавиатуру, мышь или игровой джойстик.

Arduino - это открытая платформа с открытым кодом программ и библиотек, которая позволяет собирать всевозможные электронные устройства. Плата Arduino Mega2560 будет интересна креативщикам, дизайнерам, программистам и всем пытливым умам, желающим собрать свое устройство или управляемую конструкцию. Для этой платформы написано огромное количество различных прикладных программ и библиотек. Пожалуй не осталось датчиков, дисплеев и исполнительных механизмов для которых не написана Arduino библиотека или программа, в которых они используются.

Для программирования используется упрощённая версия C++, разработку можно вести как с использованием бесплатной среды Arduino IDE, так и с помощью произвольного C/C++ инструментария. Для программирования и общения с компьютером вам понадобится USB-кабель, а для автономной работы потребуется блок питания на 7,5-12 В.

Характеристики:

• Микроконтроллер - ATmega2560 - 16AU
• Способ подключения к USB - ATmega16U2-MU USB контроллер
• Рабочее напряжение контроллера:
  • Вход USB: 5В
  • Вход VCC: 5В
  • Вход Vin: 7,5В-12В
• Цифровые ввода / вывода - 54 (17 из которых обеспечивают выход PWM/ШИМ)
• Аналоговые входы - 16
• Постоянный ток в линии ввода / вывода 40 мА
• Постоянный выходной ток стабилизатора на 3,3: 50 мА
• Флэш-память 256 Кб, из которых 8 Кб используются загрузчиком
• Оперативная память: 8 Кб SRAM
• Энергонезависимая память данных: 4 КБ
• Тактовая частота 16 МГц
• В комплекте идет USB-шнур
