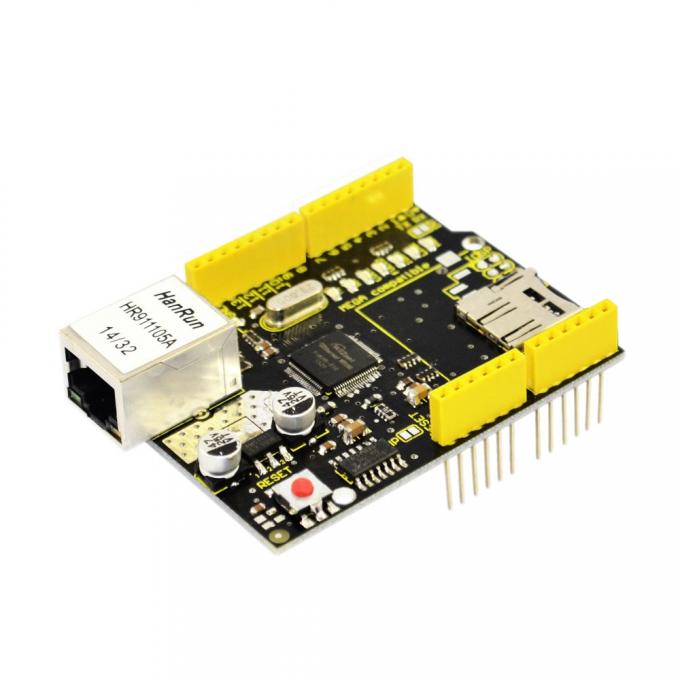

Ethernet Shield W5100 от Keyestudio

Проблема - проблем нет, просто приехала версия OEM (без коробки). Сетевой Etherrnet Shield W5100 позволяет с легкостью превратить Ваш контроллер в сетевое устройство - превратить ваш Arduino в простой веб-сервер или использовать Интернет для чтения / записи своих цифровых и аналоговых выходов / входов. Он напрямую поддерживается официальной библиотекой Ethernet Arduino. Он также поддерживает чтение и запись мини-SD-карты (TF-карты), разъем для которой находится на плате шилда. Шилд имеет масштабируемый дизайн. Вы можете не только напрямую подключить его к плате Arduino но и установить на него другие шилды.

Отдельно стоит отметить тот факт, что на плате установлены резисторы 51Ом, согласно даташиту к микросхеме W5100, что приводит к значительному тепловыделению и необходимости использования дополнительного радиатора для отвода тепла.

Шилд уверенно работает с 10/100 Мбит Ethernet, но не гарантируется его работа с некоторыми 1000 МБит роутерами.

Характеристики:

• Микросхема интерфейса: W5100
• Сетевой интерфейс: Ethernet 10/100 МБит
• Напряжение питания: 5В
• Совместимость с контроллерами Arduino Mega2560 / Uno R3 / Arduino Duemilanove и Mega series
• Добавляет слот для карты micro-SD, может использоваться для хранения файлов для обслуживания по сети
• Поддержка TCP / IP протоколов

Ссылки:

• Wiki
• Даташит W5100
