Многофункциональный измеритель потребляемой электроэнергии PZEM-004T V3

код: WTU328

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
348 грн

в наличии



Купить в один клик

11
голосовать
Нашли дешевле?
  • Многофункциональный измеритель потребляемой электроэнергии PZEM-004T V3
  • Многофункциональный измеритель потребляемой электроэнергии PZEM-004T V3
  • Многофункциональный измеритель потребляемой электроэнергии PZEM-004T V3
  • Многофункциональный измеритель потребляемой электроэнергии PZEM-004T V3
  • Описание
  • Отзывы (24)
  • Задать вопрос

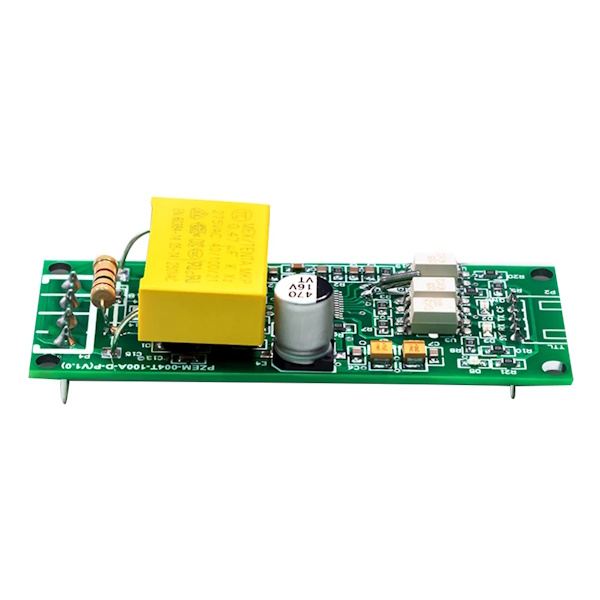

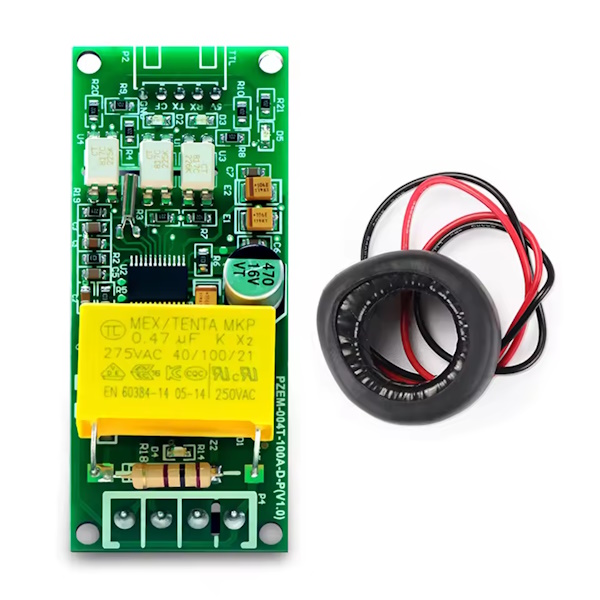

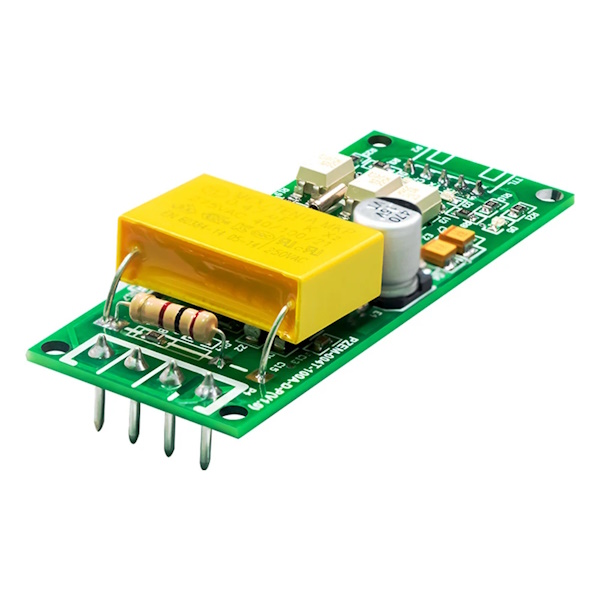

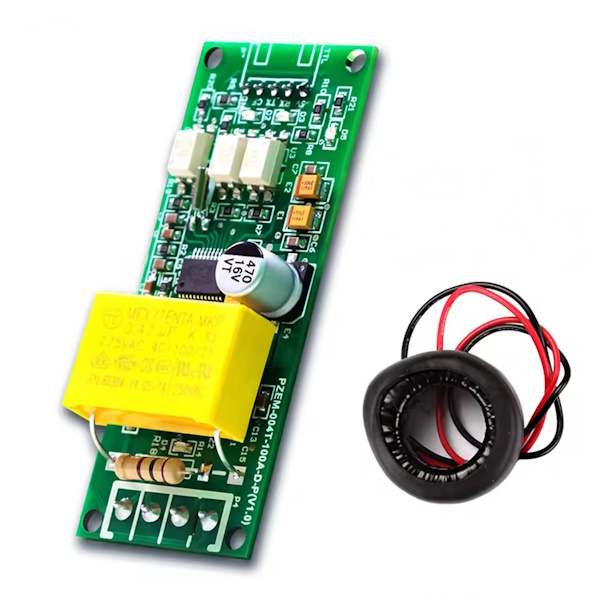

Модуль измерения параметров потребления переменного тока PZEM-004T 100A V3.0, предназначен для измерения входного сетевого напряжения, потребляемого нагрузкой тока и рассчета мгновенной потребляемой мощности. Особенность данного модуля заключается в возможности его подключения к компьютеру или контроллеру для дальнейшей обработки полученных данных.

Модуль питается от сети переменного тока и гальванически с ней связан, однако вход и выход последовательного интерфейса имеет гальваническую развязку.

Подключение модуля:

Измеряемые параметры:

  • Мощность: диапазон измерения 0 ~ 22 кВт
    • 0 ~ 10 квт в формате от 0,000 до 9,999
    • В пределах 10 ~ 22 кВт Формат 10,00 ~ 22,00
  • Мощность: диапазон измерения 0 ~ 9999 кВтч
    • 0 ~ 10 кВт · ч в формате от 0,000 до 9,999
    • 10 ~ 100 кВт · ч в формате от 10,00 до 99,99
    • 100 ~ 1000 кВт · ч в формате от 100,0 до 999,9
    • 1000 ~ 9999 кВтч и выше Формат от 1000 до 9999
  • Напряжение: Диапазон измерения 80 ~ 260 В переменного тока
    • Формат данных 110,0 ~ 220,0
  • Ток: диапазон измерения 0 ~ 100A
    • Формат дисплея от 00,00 до 99,99

Характеристики:

  • Рабочее напряжение: 80 ~ 260 В переменного тока
  • Измеряемое напряжение: 80 ~ 260 В переменного тока
  • Номинальная мощность: 22000 Вт
  • Рабочая частота: 45-65 Гц
  • Последовательный интерфейс: UART
  • Скорость последовательного интерфейса: 9600
  • Микросхема измерителя: V9881D
  • Напряжение питания интерфейсной части: 5 В
  • Точность измерения: 1,0

Ссылки:

Отзывы покупателей про Многофункциональный измеритель потребляемой электроэнергии PZEM-004T V3

Oleksandr (14.08.2023)

Доволі чутливий датчик, фіксує увімкнення зарядного пристрою на 5 Ватт. По графікам побачив що є проблеми з холодильним обладненням. Чудова річ для логування та аналізу данних витрати енергії.

З Мінусів: Перепаяв резистор ((R8) струмовідсічний на оптопару TX) з 1 кОм на 430 Ом. Бо контроллер ніяк не хотів приймати дані, а звісно і відправляти відповідь. В підтримці магазину швидко відрегували на мої запитання.

Гадаю буду брати ще один для збірки мобільного блоку перевірки живлення.

З офіційною програмою звірив резульати, все працює чудово.

Ответить

Анатолій (24.11.2023)

Дякую,допомогло!

Ответить

Володимир (10.01.2024)

На якому віндовсі у вас запрацювала ця програма?

Ответить

Іван (29.10.2022)

Працює без проблем з ESPHome в спарці з Home Assistant.
Досить точні вивірювання. Різниця з показниками лічільника в кВт год невелика, менше 1%. Ціна адекватна. Магазином задоволений.

Ответить

Андрій (30.10.2021)

Прекрасный модуль, работает с библиотекой PZEM-004T-v30-master. Все просто и понятно. Разъем можно отпаять и впаять провда, но я взял "хвостик" от монитора домофона - у меня валялись, подошел неплохо, контакт хороший. Рекомендую!
Спасибо магазину за прекрасное обслуживание!

Ответить

Олекса (11.05.2021)

Дякую за модуль, все працює.

Зробив два відео - в одному підключав через ESPHome до HOmeAssistant. В другому розповідав прошивати адреси, рахувати контрольні суми.

https://youtu.be/YlDBzXpbWfI

https://youtu.be/ZbLrY648QoM

Ответить

mns (27.04.2021)

День добрый.
Прикрутил к девайсу esp-01(библиотека PZEM-004T-v30-master), меряет и даже графики рисует....
Показания +/- совпадают с другими приборами.

Но есть вопрос:
При токе в 0,053А , мощность у него превращается в 0.
Это он реактивную не учитывает или это бага ?

Как назло нет ни одной маломощной лампочки (даже паяльники с импульсным БП) чтобы нагрузка не реактивная была :(

Ниже лог перехода телевизора в ждущий режим.
time,voltage,current,power,energy,frequency,pf
1619528485,204.2,0.571,113.4,2.054,50.00,0.970
1619528487,204.6,0.232,44.2,2.054,50.00,0.930
1619528488,205.9,0.107,15.1,2.054,49.90,0.690
1619528489,206.3,0.105,14.7,2.054,49.90,0.680
1619528491,207.8,0.106,14.6,2.054,49.90,0.660
1619528492,207.7,0.091,9.4,2.054,49.90,0.500
------------------\\--------------------
1619528493,207.6,0.053,0.0,2.054,49.90,0.000
------------------\\--------------------
1619529616,204.3,0.072,0.5,2.088,50.00,0.030
1619529617,204.4,0.073,0.6,2.088,50.00,0.040

Ответить

admin (12.05.2021)

Добрый день. Точно сказать можно попробовав модуль на разной нагрузке.

Ответить

Игорь (28.03.2021)

Добрый день!
Заказал 10шт. Все заработали. на 3-х были оторваны конденсаторы, паяльником лечится. Показания очень стабильные. Проверяли разными приборами. Сначала удивило, что лампа накаливания 75Вт, потребляет 95Вт. Оказалось, что так бывает :).

Ответить

Горбачов Руслан (18.01.2021)

Прислали с нерабочим трансформатором тока. Перезвонил. Обьяснил. Обещали перезвонить сами. И тишина

Ответить

admin (19.01.2021)

Добрый день. Если у вас возникают вопросы или сложности с полученным товаром, вы можете написать письмо с описанием проблемы, вашим контактным номером телефона и номером заказа. Мы с вами свяжемся и постараемся решить сложившуюся ситуацию.

Ответить

Олег (20.12.2020)

Убил полдня, не работает. Использовал самый примитивный пример Аrduino UNO 10,11 контакт для подкл. сигналов. на вх. показывает -1в. во всех комбинациях, даже если не подавать 220в

Ответить

Максим (19.12.2020)

Добрый день, подскажите , есть ли у вас в продаже 4-х пиновый разъем ( тот, что TX/RX, GND VCC ) ?

Ответить

admin (21.12.2020)

Добрый день. К сожалению такого разъема нет в наличии.

Ответить

Васовчик Евгений (03.11.2020)

Доброго всем времени суток.
Не первый раз заказываю на этом ресурсе модули для своих поделок. все как всегда на отличном уровне. Четко, без заминок и как всегда качественно - пришло именно то, что заказывал, подключил, проверил все работает - Абсолютно удовлетворен покупкой. Спасибо Вам.

Ответить

Дмитрий (01.06.2020)

Модуль купил давно да все руки не доходили, наконец занялся и проигрался часа 3. В общем может кому поможет для работы с версией V3.0 нужна соответствующая библиотека PZEM-004T-v30-master. Магазин хороший и все вовремя и без задержек отправляют, советую!

Ответить

Володимир (03.12.2020)

Дякую Вам за ваш комент. Я три дні згаяв поки ліпив стару бібліотеку. Почав грішити на модуль pzem-004, навіть купив на цьому сайті ще один. Завдяки вам змінив бібліотеку і все запрацювало.

Ответить

Владимир (16.02.2021)

Добрый человек - спасибо за информацию.

Ответить

Чуенко Руслан (18.04.2020)

Заявленные функции обеспечивает, описанию - соответствует, качество сборки отличное, советую.
Подружил этот модуль с ESP-01 и завел все это дело через MQTT в majordomo, жаль нельзя фото прикрепить, получилось просто замечательно :)
рекомендую и девайс и магазин.
Если я ничего не путаю, в мой заказ положили бабинку изоленты, спасибо, мелочь, а приятно :)

Ответить

Alex (30.11.2020)

Привет.
Есть ли для v3 адекватный мануал как подружить с esp-**?
Спасибо.

Ответить

admin (30.11.2020)

Возможно Вам поможет статья:
http://forum.amperka.ru/threads/%D0%9C%D0%BE%D0%BD%D0%B8%D1%82%D0%BE%D1%80%D0%B8%D0%BC-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D0%BA%D1%83-modbus-pzem-016-pzem-004t-3-0-esp-32.19652/

Ответить

Чуенко Руслан (20.10.2021)

Если используете бабуино, то прям в менеджере библиотек вбивайте pzem... там в списке одну ее выдает, ее и ставьте. (с примерами и т.д.)

Ответить

Цопа Володимир (28.01.2020)

Привіт.
Замовив 4шт. Всі модулі робочі, перевірив за допомогою програми "PZEM004T-Master.exe" + USB->COM(FTDI232R). У вас посилання "Пример использования модуля" не вірне. Там описується модуль із мікросхемою SD3004, а в цьому модулі - V9881D. Відповідно і протокол обміну різний!!! По крупинкам, в інеті, назбирав інфу по протоколу, але так і не зрозумів алгоритму підрахунку контрольної суми пакету. Тому, тупо, зчитав пакети команд для модуля(з готовими контр.сумами) і використовую в своїх проектах.
Процесу заказ-->отримання ЗАДОВОЛЕНИЙ! Все відбулось оперативно!

Ответить

Oleksandr (04.08.2023)

@Цопа Володимир, а не могли б ви скинути пакет з контрольними сумами, бо в мене схоже така ж проблема як і у вас. Программа "PZEM004T-Master.exe" дані передає, але модуль на них не відповідає зовсім ніяк.

Ответить
