Описание
Отзывы (66)
Задать вопрос
Клон датчика Dallas DS18B20 с полностью аналогичными параметрами: диапазон измеряемых температур от -55 до +125 °C, считываемый с прибора цифровой код является прямым непосредственным кодом измеренного значения температуры и не нуждается в дополнительных преобразованиях. Программируемая пользователем разрешающая способность встроенного АЦП может быть изменена в диапазоне от 9 до 12 разрядов выходного кода. Абсолютная погрешность преобразования меньше 0.5 °C в диапазоне контролируемых температур -10 до +85 °C. Максимальное время полного 12-ти разрядного преобразования ~750 мс (при разрешении 12 разрядов). Для подключения требуется резистор 4.7 кОм (см. второй рисунок).
Внутренняя энергонезависимая память температурных установок обеспечивает запись произвольных значений верхней и нижней границы установок. Кроме того, микросхема содержит встроенный логический механизм приоритетной сигнализации в линию о факте выхода температуры за один из выбранных порогов. Узел 1-Wire-интерфейса прибора организован таким образом, что существует теоретическая возможность адресации неограниченного количества подобных устройств на однопроводной линии.
Термометр имеет индивидуальный 64-разрядный регистрационный номер (групповой код 028Н) и обеспечивает возможность работы без внешнего источника питания, только за счет паразитного питания однопроводной линии. Питание прибора через отдельный внешний вывод производится напряжением от 3.0В до 5.5В.
28-2B-96-CD-7D-25-0B-3E: ROM does not follow expected pattern 28-xx-xx-xx-xx-00-00-crc. Error.
Scratchpad Register: 50/05/4B/46/7F/FF/0C/10/1C
Info only: Sensor is not reporting Parasite Power Mode. Ok.
Info only: Scratchpad bytes 2,3,4 (4B/46/7F): DS18B20 default values.
Scratchpad = 0xFF: ok.
Scratchpad = 0x0C: ok.
Scratchpad = 0x10: ok.
Last three bytes of scratchpad after sending 5 bytes: FF/0C/10 ok.
Scratchpad config register after writing 0x00: 0x1F ok.
Scratchpad config register after writing 0xFF: 0x7F ok.
0x4E modifies alarm registers: ok.
0x4E accepts 10 bit resolution: ok.
0x4E preserves reserved bytes: ok.
0x4E accepts 12 bit resolution: ok.
0x4E preserves reserved bytes: ok.
Checking upon temperature change: ok.
Info only: Temperature reading is 26.44 oC.
Testing if end of temperature conversion can be polled: ok.
Polling status valid immediately: ok.
Conversion speed at different resolutions: 9-bit: 83 ms, 10-bit: 166 ms, 11-bit: 333 ms, 12-bit: 664 ms.
Changing resolution possible. Ok.
Conversion time doubles with each bit in resolution. Ok.
12-bit conversion slower than expected. Error.
--> Sensor is not a genuine DS18B20 based on 2 deviations.
Работает, подружился с esp 32-c3, библиотека DallasTemperature. комнатная станция показывает (рядом с компом все) 28.3 градуса, термопара мульта - 28.9,
Этот датчик 28.50 градуса
Больше проверить не на чем :)
Так все супер для своих задач, спасибо магазину
Показує на 1.3-1.5 градуси вище.
sht 20 = 19.9
ds18b20(оригінал) = 20.2
терморезистор з високоточними резисторами = 19.9
термопара = 20.1
цей ds18b20 = 23
Так як термопара показує приблизно стільки ж скільки і інші датчики, то вирішив від неї відштовхуватись, чіпляв до кожного з датчиків, температура приблизно співпадає +- 0.2-0.3 граудуси, на цьому не оригінальному ds18b20 температура 21.5 а сам датчик показує 23 при цьому на інших показники в межах 20 градусів. Купляв ще давно, 5 штук, як правило досить точні але бувають виключення як цей.
Придбав три таких датчики. Показники температури при одночасному вимірюванні після стабілізації температури (три датчики торкаються один одного, під’єднані на одну шину):
t1: 30.88
t2: 30.75
t3: 30.63
Цікаво, що при дослідах два датчики змінили свої адреси. Не знаю поки з чим це пов’язано, потрібно "покурити" даташит))
Нормальные датчики:
-------------
Found: 40 122 186 150 240 1 60 7 | Res: 10 bit | T = 23.50 С
Found: 40 225 248 152 56 32 1 1 | Res: 10 bit | T = 23.25 C (из другой партии)
Found: 40 71 172 150 240 1 60 64 | Res: 10 bit | T = 23.25 C
Тот же код с бракованными датчиками, которые всегда работают в режиме 12 бит:
-------------
Found: 40 255 100 2 25 250 156 73 | Res:12 bit | T = 23.56 C (всегда 12 бит)
Found: 40 255 100 2 25 250 11 219 | Res:12 bit | T = 23.62 C (всегда 12 бит)
Found: 40 255 100 2 25 197 3 44 | Res:12 bit | T = 23.81 C (всегда 12 бит)
Из 10,
2 нормальные от 9 до 12 бит, остальные
8 всегда в режиме 12 бит.
Нормальний датчик, працює. Перевіряв на прикладі з бібліотеки OneWire. Показання вірогідні. Слід пам''ятати, що при 12 біт час перетворення 750 мс, нема сенсу смикати датчик температури по 10 раз на секунду, як дехто намагається робити.
Добрый день, к сожалению, большинство датчиков этого типа являются клонами, и работать с паразитным питанием вероятнее всего не будут. Если Вам необходимо подключать такой датчик по 2-проводной схеме, тогда ознакомьтесь, пожалуйста, с другим товаром в каталоге - DAT320 (оригинальный датчик).
Смущает то что 100% купленных датчиков некондиционные, тестер показывает совершенно разное сопротивление между контактами для каждого из датчиков, при этом датчики купленные в другом месте работают как часы. Возможно есть смысл проверять работоспособность перед продажей?
Добрый день. Возможности проверять весь товар перед отправкой к сожалению нет. Вы можете написать нам на почту письмо с указанием номера вашего заказа и описанием ситуации, мы обязательно с вами свяжемся и решим данный вопрос.
Хороший датчик, особливо при правильному підключенні :)
Заодно і з 1-wire протоколом розібрався.
Паразитне живлення не пробував.
Працює з FreeBSD на APU2, драйвер ow_temp.
Купили 4шт, проверили 3 из них - не работают с паразитным питанием на макетной бредборде. Пробовали с подтяжкой 1..4,7кОм и питанием 3.3/5V - нога DQ попросту залипает на ~0.7V, ничего не греется. С обычным питанием когда на Vdd подано 3.3/5V - так работает. А платы с учётом паразитного питания уже разведены и отправлены в производство...
Вдогонку
Набор начальных данных на выходе команды [READ SCRATCHPAD] не соответствуют официальному даташиту. Т.е. сами данные есть, CRC правильная (у серийника по [READ ROM] CRC тоже в порядке), но:
- в зарезервированных полях по адресам 5-7 в моём экземпляре выдаёт 0xA5, 0xA5, 0x66. По даташиту должно и на "белом" экземпляре выдаёт 0xFF (reserved), ?? (reserved, у меня 0x0C), 0x10 (reserved).
- начальное значение в поле температуры выдаёт 0x0190 (=25C), а должно - 0x0550 (=85C)
- начальное значение лимитов Tl и Th на "нешитом" экземпляре выдаёт 0x05 (=5C) и 0x55 (=85C). На "белом" экземпляре зачем-то пробито 0x46 (=70C) и 0x4B (=75C).
Как-то, мягко говоря, не очень похоже на оригинальную деталь. Может и можно использовать, но как знать что ещё отличается? Для себя в критичном приложении (контроль температуры силовых транзисторов насоса до 20А) я буду использовать "белые" детальки.
Бывает что они бракованные? Подключил один, уже давненько брал - он сильно разогрелся, до этого подключал в эту же обвязку такой же D18B20, но в корпусе и он отлично работает
Попробовал этот датчик со стандартной библиотекой - сразу заработало. Понравилось, что датчики из разных партий показывали одинаковую температуру.
Однако, когда я в дальнейшем начал подключать модуль RS485 с протоколом ModBus, поймал интересный "глюк" - если в общий цикл включить опрос датчика и работу RS485/ModBus, то датчик перестает читаться. Разбираться с особенностями библиотек не стал.
Отличный датчик, работает на одной шине 3 шт без вопросов с Arduino. Можно подключить напрямую к ESP8266, правда видит только один 18b20 (бага NodeMCU).
Честно говоря порадовали ценой, сервисом и оперативной работой. Молодцы. Отличный товар.
Датчики температуры DS18B20 будут применены в установке "Солнечный коллектор своими руками"на базе контроллера Arduino Mega 2560 Rev3.
Спасибо!
Дуже якісні датчики. Показують температуру досить стабільно. У воді скачки від заміру до заміру якщо і є, то незначні (не більше сотих долей градуса). Розкид у показах між двома датчиками в мене не більше 0.1 градуса. У повітрі датчики не тестував. Дозволяється використовувати лише 2 дроти для під''єднання багатьох датчиків послідовно (але тільки на невеликі відстані, інакше можуть бути неправильні покази). У мому випадку поєднано 2 датчики послідовно як вказано по лінку (Parasite Power Connection Diagram) http://openenergymonitor.org/emon/buildingblocks/DS18B20-temperature-sensing
Спочатку думав щось неправильно, бо ніжку землі єднають з ніжкою живлення, але виявляється так задумано :) Головне не переплутати і завести потім провід на землю, а не на живлення.

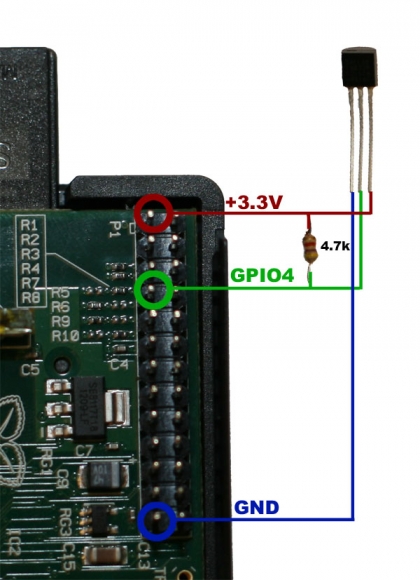

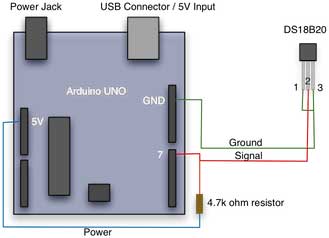

Протестовано використовуючи резистор на 4.7К (на деяких сайтах чомусь радять на 3K ставити), провід коло метра довжиною, і міряють температуру чудово. Випадково підключив ніжку даних напряму до 5 вольт, але на щастя датчики від того не зіпсувалися :)
Читав на буржуйських сайтах, що до 6м люди пробували в паразитному режимі - і працювало. В звичайному режимі (на 3 проводи) пишуть має бути ще на довші відстані. Але надійніше всетаки на великі відстані в звичайному режимі використовувати. Також пишуть, коли робили заміри дуже часто, то датчики нагрівалися і показували трошки завищену температуру.
Використовую для виміру температури в акваріумі. Ізолювати від води можна запхавши датчики в довгу термоусадочну трубку запаяну на одному кінці (нагріти трубку наприклад паяльником і стиснути нагріте місце плоскогубцями для спайки, інакше не схопиться). Для кращого реагування на зміну температури краще щоб прошарку повітря не було між датчиком і термотрубкою, тому погріти термоусадочну трубку, і вона щільно обійме головку датчика.
Цена нормальная, поставка оперативная, всем доволен. Аналогичный датчик у меня уже более года используется в цифровом термометре при длине кабеля около 20 метров (кабель коаксиальный РК-50). Проблем нет.
На какое расстояние от платы можно проводить кабель для этого датчика? Мне нужно мерять температуру в доме/на улице. Длинна от платы порядка 10 метров. Реально?
Пробовал на 4 метра, соединение было по тоненькому проводу, работало без проблем. Больше не пробовал, возможно понадобится обернуть провод в ферритовое кольцо.
Сервіс на найкращому рівні. Все оперативно.
Сам датчик дуже непоганий, простий в роботі, виконує своє завдання на 5+. Раджу використовувати бібліотеку DallasTemperature для роботи з даним сенсором.
