Плата разработчика STM8L-DISCOVERY

Плата разработчика STM8L-DISCOVERY - это плата для дешевого и быстрого освоения микроконтроллеров линейки STM8L. Плата обладает встроенным программатором-отладчиков,что позволит существенно снизить затраты на разработку Вашего проекта. Отличительной чертой данной платы разработчика является супер-низкое потребление электро-питания - 350 нА в состоянии покоя (спящем режиме) и 150 мкА/МГц в активном режиме. На плате присутствуют индикационные и коммуникационные элементы: 7-сегментный дисплей, кнопки, светодиоды.

Код производителя: 497-10660-ND, STM8L-DISCOVERY

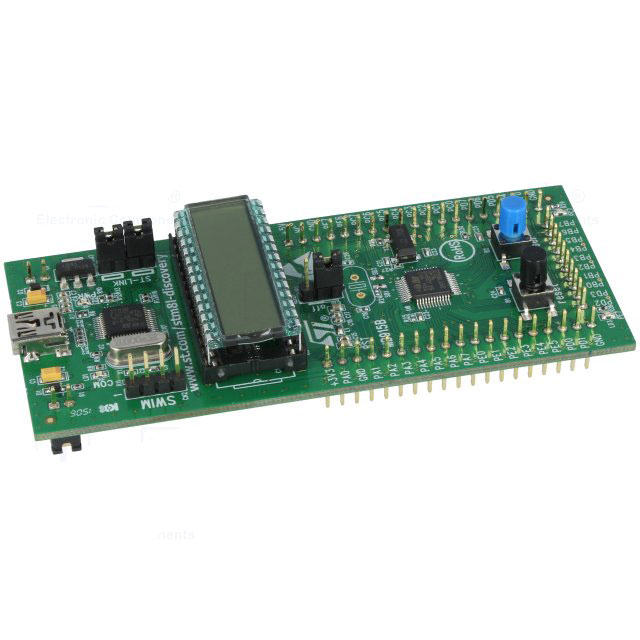

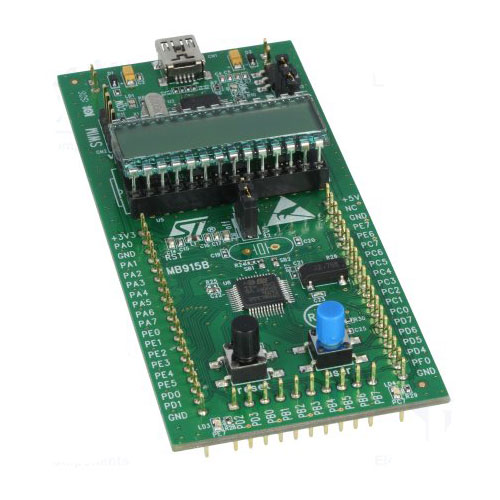

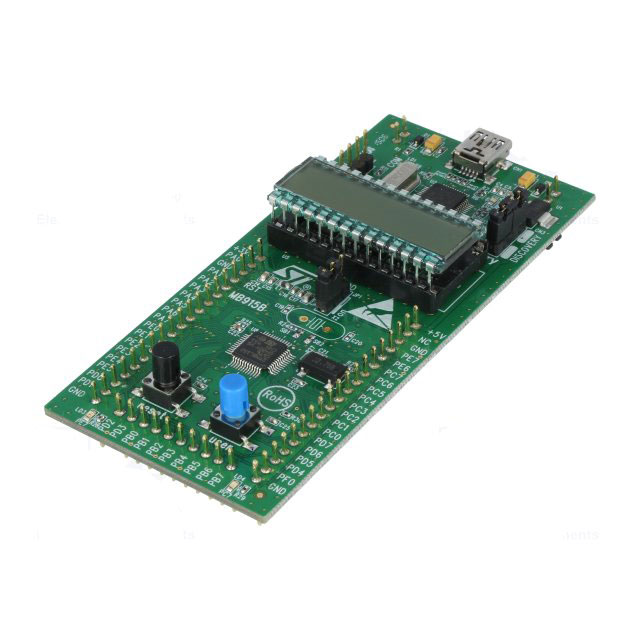

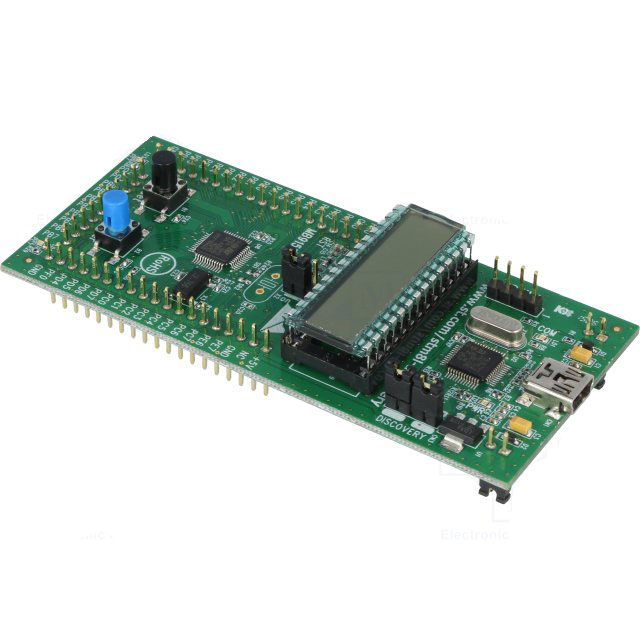

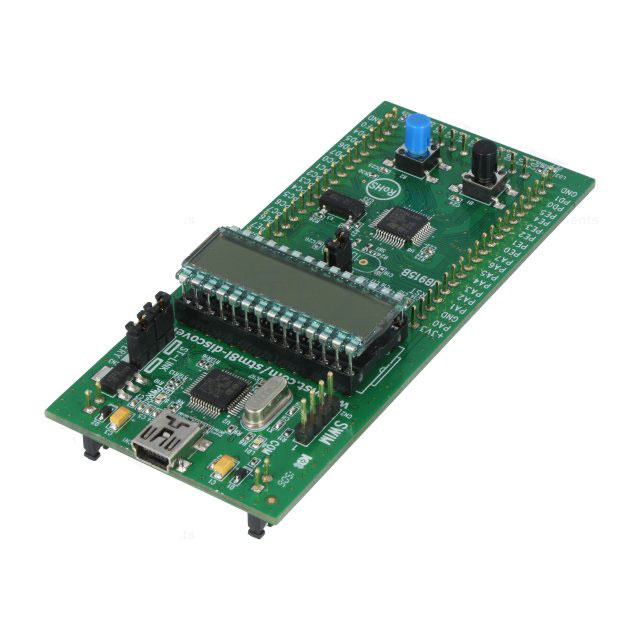

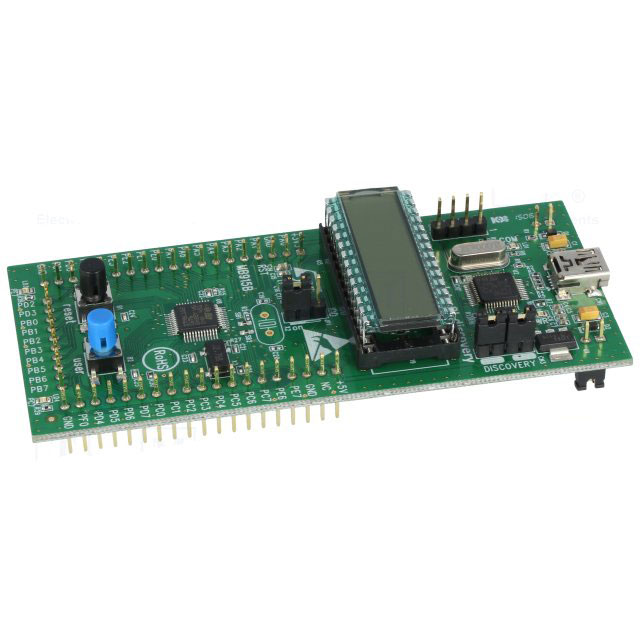

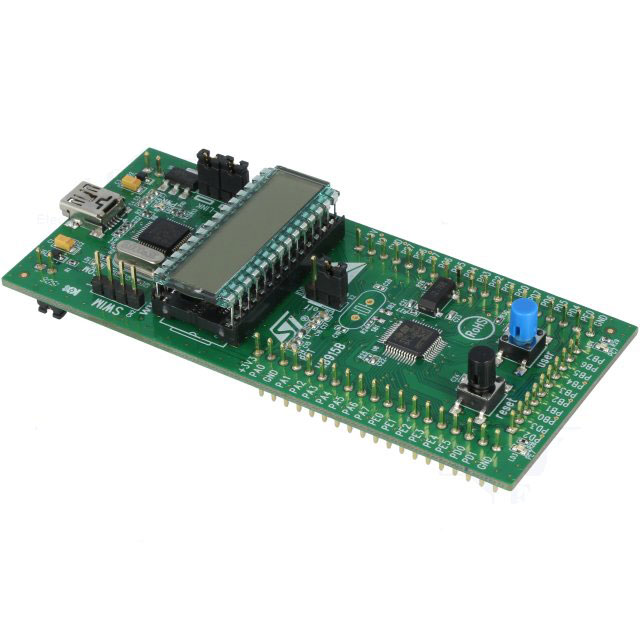

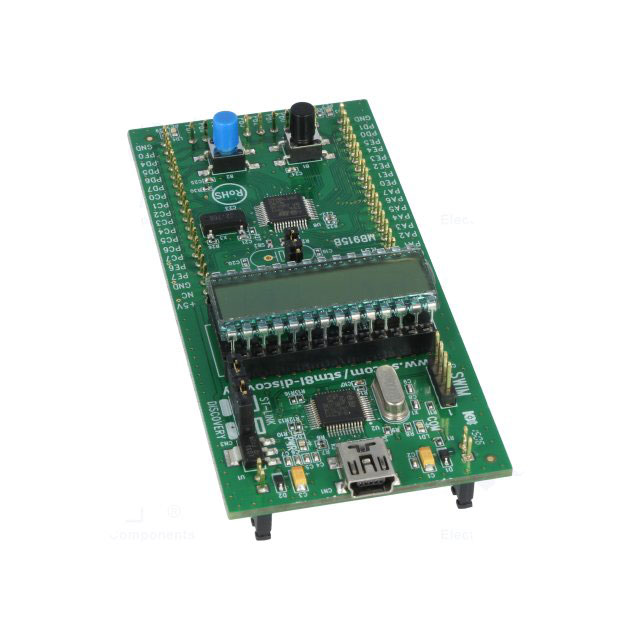

STM8L DISCOVERY построена на базе микроконтроллера STM8L152C6T6 и включает встроенный интерфейс инструмента отладки ST-Link, ЖК-дисплей (24 сегмента, 4 обычных), светодиоды и кнопки.

Данная версия программатора ST-LINK не поддерживает обновление SMT32 утилитами.

Характеристики:

• STM8L152C6T6 микроконтроллер в LQFP48 корпусе с 32 КВ FLASH, 1 КВ EEPROM, 2 KB RAM;
• Встроенный программатор ST-LINK с возможностью переключения платы для отдельного использования ST-LINK как программатора через SWD разъем;
• Питание платы: через USB разъем или отдельный источник питания на 5В;
• Внешнее питание на 3В и 5В;
• 4 светодиода
• 2 кнопки (пользовательская и reset);
• LCD дисплей (24 х 4);
• Все ножки микроконтроллера LQFP48 выведены на внешние разъемы.
