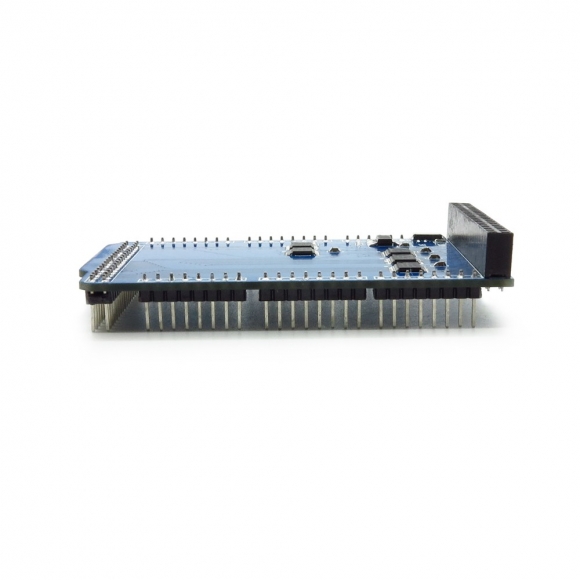

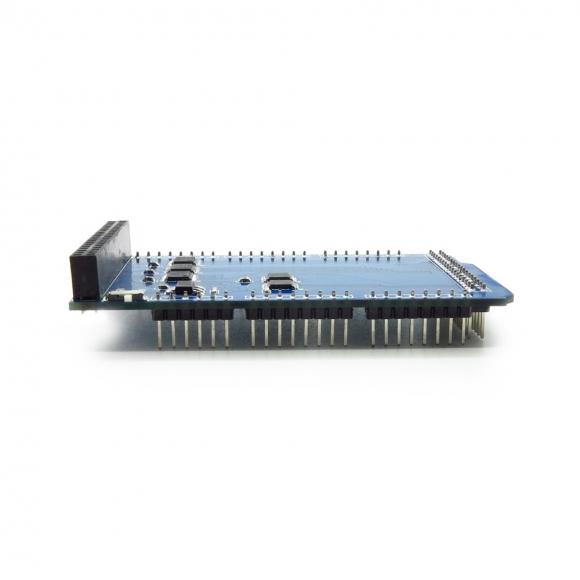

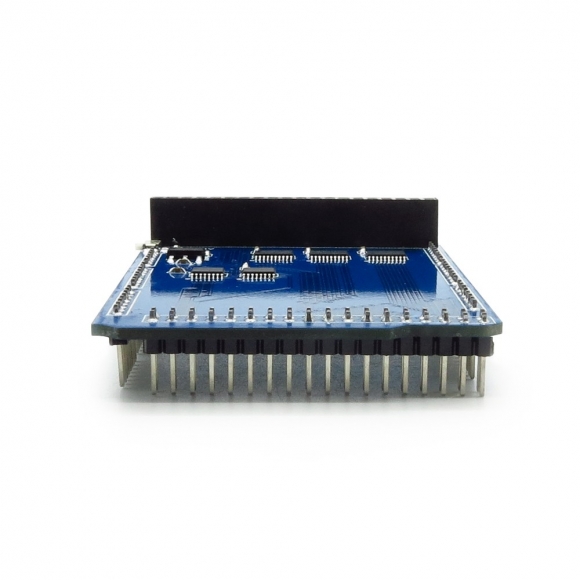

ITDB02 Shield Мега-переходник для TFT
код: ASC136
Архивный товар, который больше не продается в нашем магазине
Увы, за этот товар уже голосовать нельзя :(
НО!
У нас есть куча других классных товаров! :)

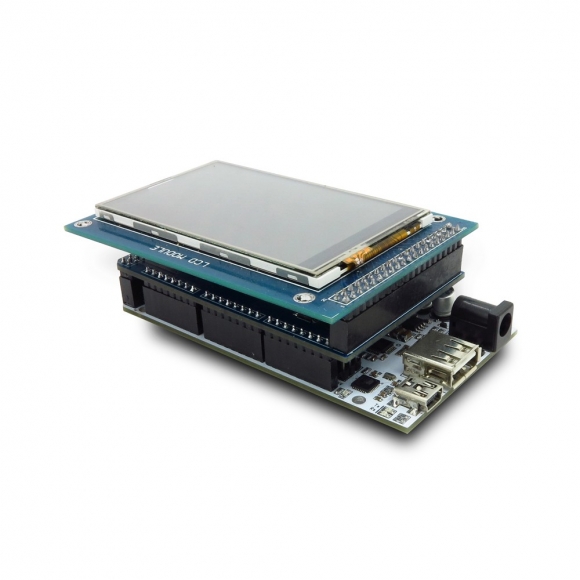

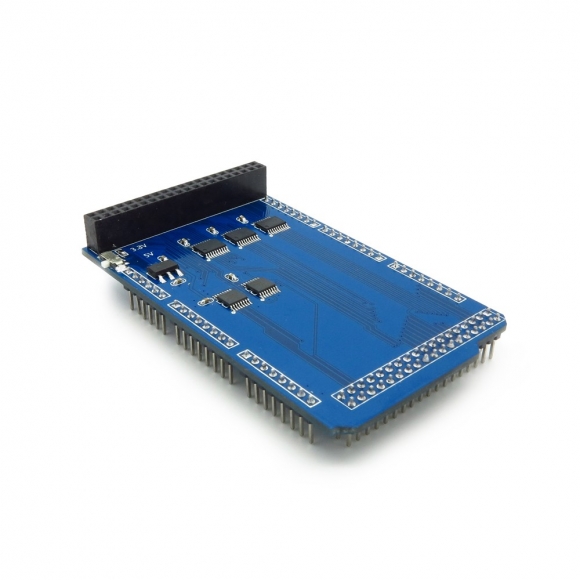

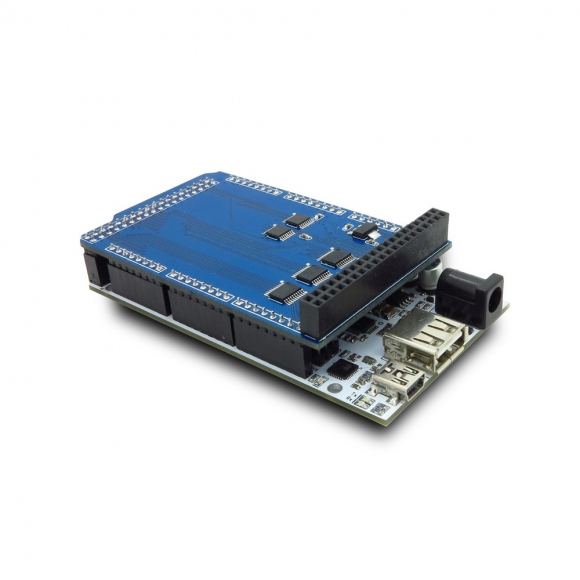

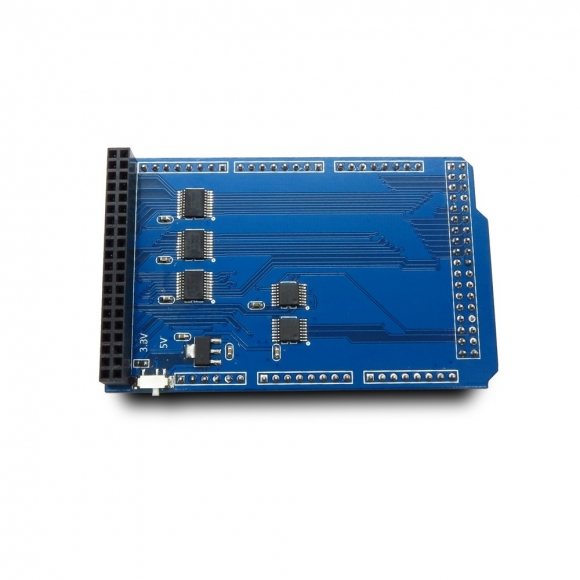

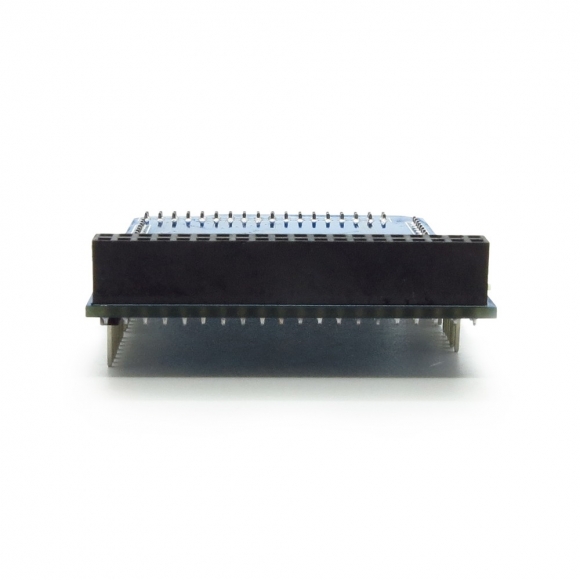

Этот шилд-переходник разработан специально для комфортного подключения TFT-модулей к плате Arduino Mega и подобным ей по форме, поддерживает экраны с напряжением питания 3.3В и 5В.

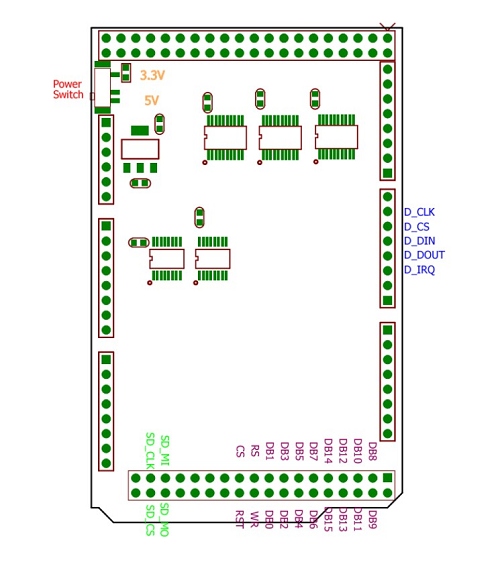

Pin of Arduino
With ITDB02
3V3
LED_A
RD
5V
VCC
GND
GND
D22(PA0)
DB8
-
D23(PA1)
DB9
-
D24(PA2)
DB10
-
D25(PA3)
DB11
-
D26(PA4)
DB12
-
D27(PA5)
DB13
-
D28(PA6)
DB14
-
D29(PA7)
DB15
-
D37(PC0)
DB0
-
D36(PC1)
DB1
-
D35(PC2)
DB2
-
D34(PC3)
DB3
-
D33(PC4)
DB4
-
D32(PC5)
DB5
-
D31(PC6)
DB6
-
D30(PC7)
DB7
-
D41(PG0)
RESET
-
D40(PG1)
CS
-
D39(PG2)
WR
-
D38(PD7)
RS
-
D50(PB3)
SD_OUT
-
D51(PB2)
SD_IN
-
D52(PB1)
SD_CLK
-
D53(PB0)
SD_CS
-
D6
D_CLK
-
D5
D_CS
-
D4
D_IN
-
D3
D_OUT
-
D2
D_IRQ
