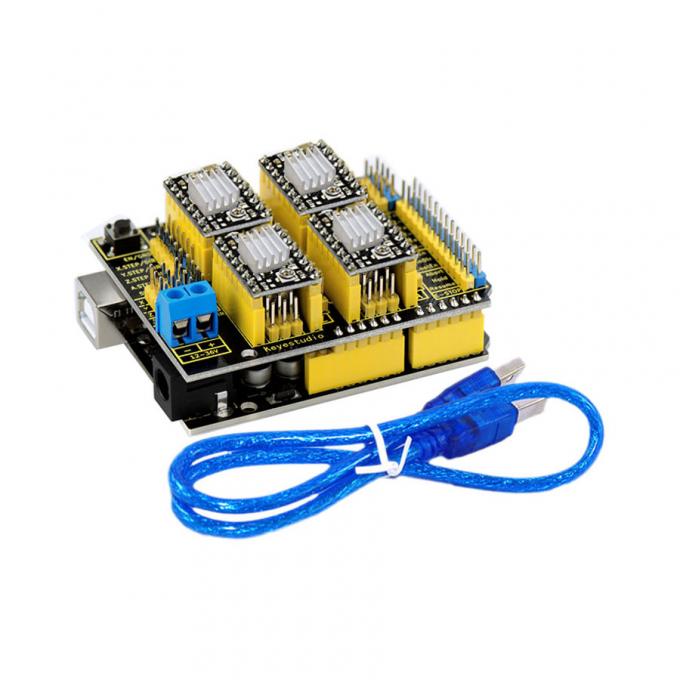

CNC шилд для Arduino UNO с A4988 драйверами GRBL совместимый

код: TDC326

  • CNC шилд для Arduino UNO с A4988 драйверами GRBL совместимый
  • CNC шилд для Arduino UNO с A4988 драйверами GRBL совместимый
Архивный товар, который больше не продается в нашем магазине

Увы, за этот товар уже голосовать нельзя :(

НО!

У нас есть куча других классных товаров! :)
2


Полный комплект для построения контроллера, управляющего CNC станком, совместимого с GRBL 0.8c. Набор содержит все необходимое для быстрого начала работы в минимальной конфигурации.

Новый шилд для построения станков ЧПУ, 3D принтера или гравировального станка. Расчитан на применение драйверов двигателей A4988/DRV8825. Четыре слота может управлять четырьмя A4988 используя всего 8 цифровых портов. Другими словами, теперь можно на Arduino UNO построить полноценный станок.

Распиновка платы расширения:

  • 8: Разрешение работы, активный низкий
  • 7: Z. DIR (направление оси управления Z)
  • 6: Y. DIR (направление оси управления Y)
  • 5: X. DIR (направление оси управления X)
  • 4: Z. STEP (управления Z-оси)
  • 3: Y. STEP (управления Y-оси)
  • 2: X. STEP (управления X-оси)

Примечание: При установке драйверов двигателей A4988 нужно соблюдать осторожность. При неправильной установке драйвер и контроллер выходят из строя!

Подключение двигателя: 2А, 2B группа (Красный, Зеленый), 1A, 1B группа (Синий, Желтый),

Если Вы хотите изменить направление, нужно изменить полярность одной группы, Например поменять местами 2А и 2B..

Характеристики:

  • Напряжение питания контроллера: 5В или от 7,5 В до 12 В
  • Напряжение питания Силовой части шилда: от 12 В до 36 В
  • Максимальный ток обмотки двигателя: 1,6 А (2 А при дополнительном охлаждении)
  • Количество поддерживаемых шаговых двигателей: 3+1
  • Совместимость с контроллерами: Arduino UNO, Arduino Leonardo и Arduino Mega2560
  • Количество входов для концевых выключателей: 6
  • Дополнительные функции: Включение шпинделя, направление вращения шпинделя, кнопка аварийной остановки, включение охлаждения, остановка и продолжение работы

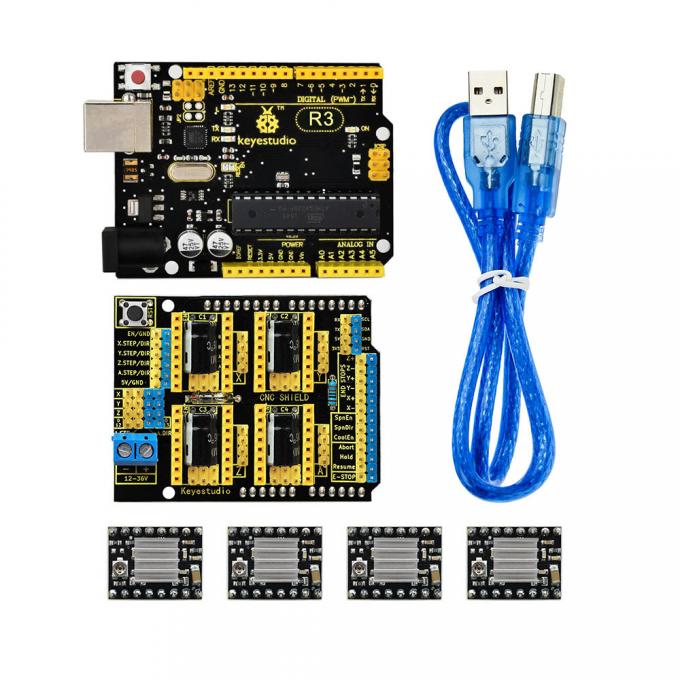

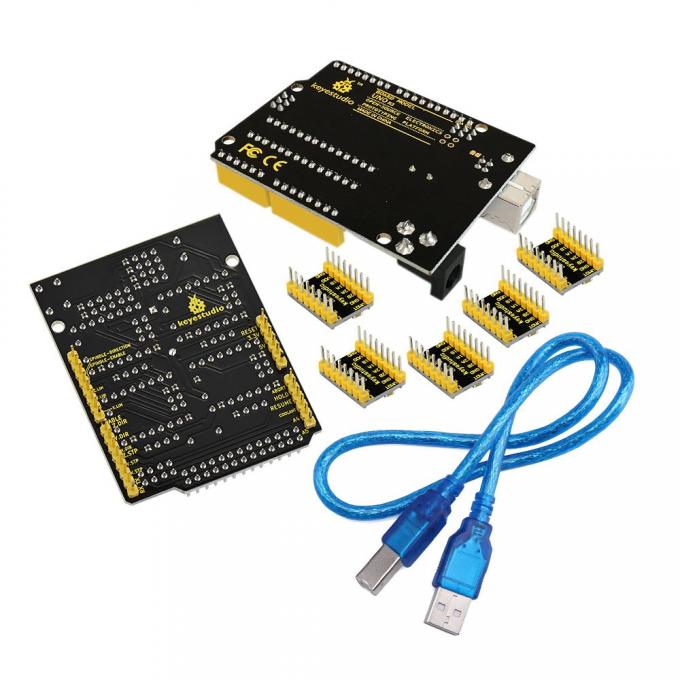

Комплектность набора:

  • 1 х Контроллер Arduino UNO R3
  • 1 х CNC шилд
  • 1 х USB кабель
  • 4 х Драйвер А4988
