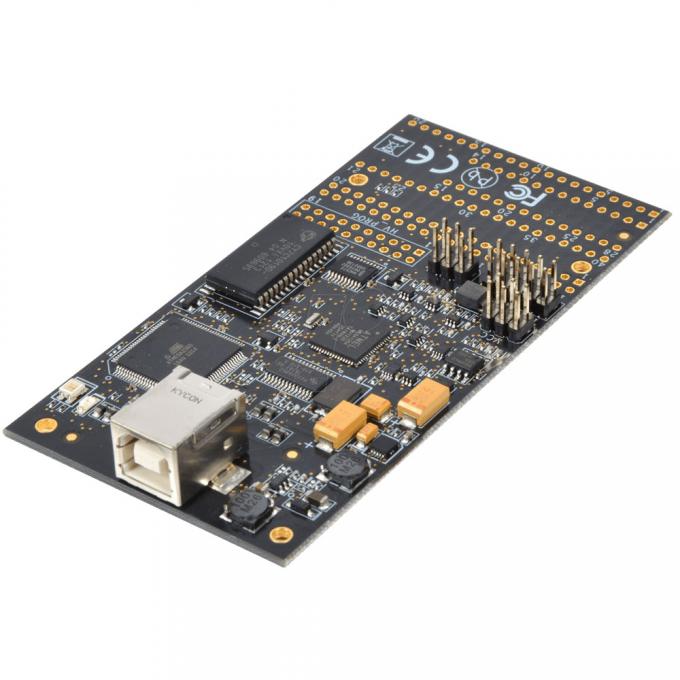

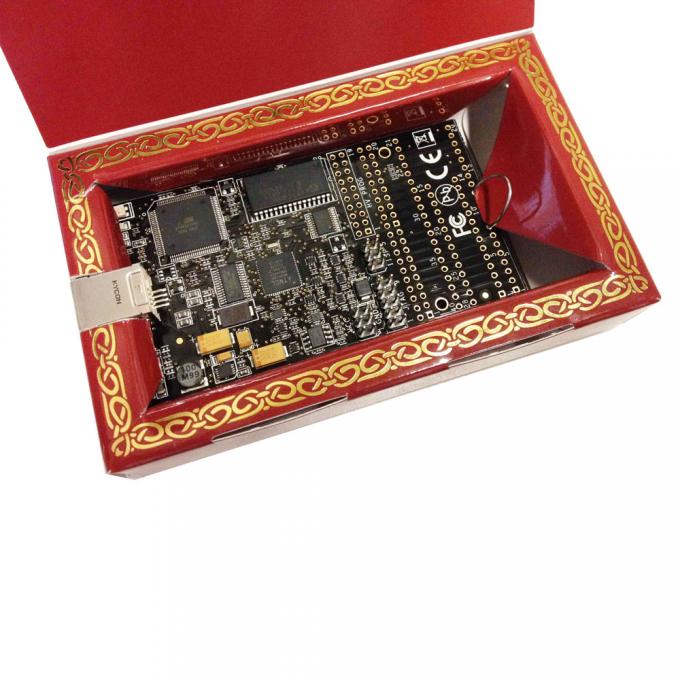

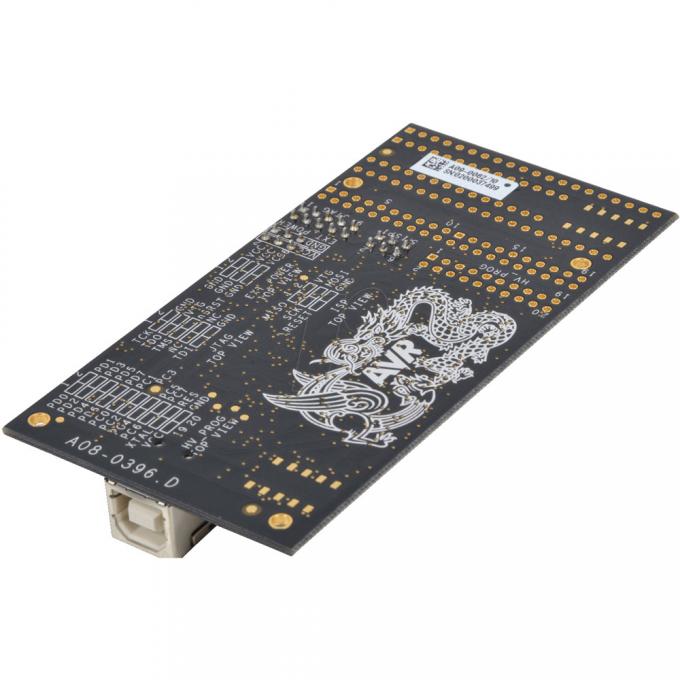

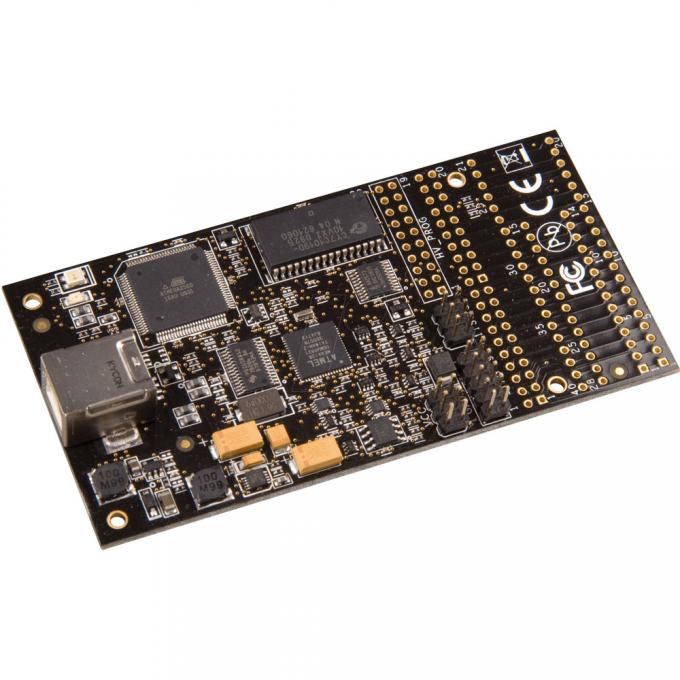

AVR Dragon программатор-отладчик

Данный программатор снят с производства. Замена - Atmel-ICE. Оригинальный программатор от ATMEL. Обеспечивая полную внутрисхемную отладку и программирование более чем 30 различных моделей AVR флеш-микроконтроллеров, программатор-отладчик AVR Dragon является самым универсальным отладочным инструментом с малой стоимостью.

С помощью отладчика AVR Dragon компания Atmel установила новый стандарт для отладочных инструментов малой стоимости. AVR Dragon поддерживает все режимы программирования для всех AVR-микроконтроллеров и внутрисхемную отладку для AVR-микроконтроллеров. При цене значительно ниже аналогичных отладочных полнофункциональных инструментов, AVR Dragon удовлетворяет всем потребностям по программированию и отладке. AVR Dragon может использоваться как с внешней макетной платой, так и с имеющейся областью для макетирования, позволяя осуществлять программирование и отладку без дополнительных аппаратных средств.

AVR Dragon поддерживает следующие интерфейсы программирования:

• SPI, JTAG, PDI*, высоковольное программирование, паралельное программирование, aWire

Так же поддерживаются следующие интерфейсы отладки:

• debugWIRE, JTAG, PDI*, aWire

Исправлен баг с выходом из строя из-за статического электричества, свежая версия. При подключении к Atmel Studio проверяется прошивка программатора и если есть более свежая версия - происходит обновление прошивки AVR Dragon.

Параметры:

• Тип: Внутрисхемный
• Интерфейс подключения: USB
• Целевое подключение: JTAG
• Исполнение: плата
• Поддерживаемые устройства: МК Atmel AVR
• Производитель базового компонента: Atmel
• Ядро: AVR
• Разрядность: 8 бит
• Периферия платы: USB , JTAG/BDM, ISP, EEPROM, SDRAM
• Интерфейс: USB
• Подключение: JTAG / ICSP-6 / socket
• Протокол программирования: ISP, HVSP, PP, JTAG
• Протокол отладки: JTAG, debugWire
• ПО поддерживающее работу: AVR Studio, WinAVR, avrdude
• Поддерживаемые устройства: МК Atmel AVR 8/32-bit
• Напряжение питания: 5.0 В
• Целевое напряжение: 1.8…5

Список поддерживаемых микроконтроллеров:

AT90PWM2, AT90PWM3, ATmega128, ATmega1280, ATmega1281, ATmega16, ATmega162, ATmega165, ATmega165P, ATmega168, ATmega169, ATmega169P, ATmega2560, ATmega2561, ATmega32, ATmega325, ATmega3250, ATmega329, ATmega3290, ATmega48, ATmega64, ATmega640, ATmega644, ATmega645, ATmega6450, ATmega649, ATmega6490, ATmega8, ATmega8515, ATmega8535, ATmega88, ATtiny12, ATtiny13, ATtiny15L, ATtiny2313, ATtiny24, ATtiny25, ATtiny25 Automotive, ATtiny26, ATtiny44, ATtiny45, ATtiny45 Automotive, ATtiny84, ATtiny85, ATtiny85 Automotive
