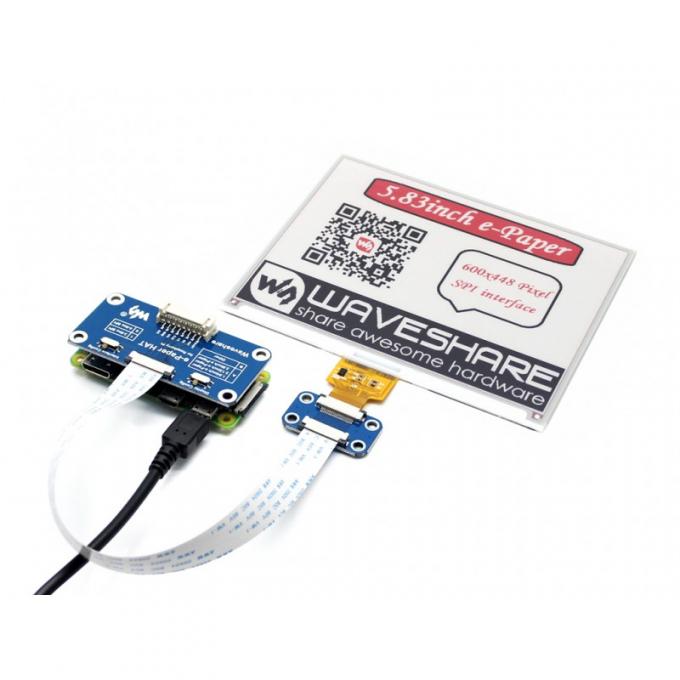

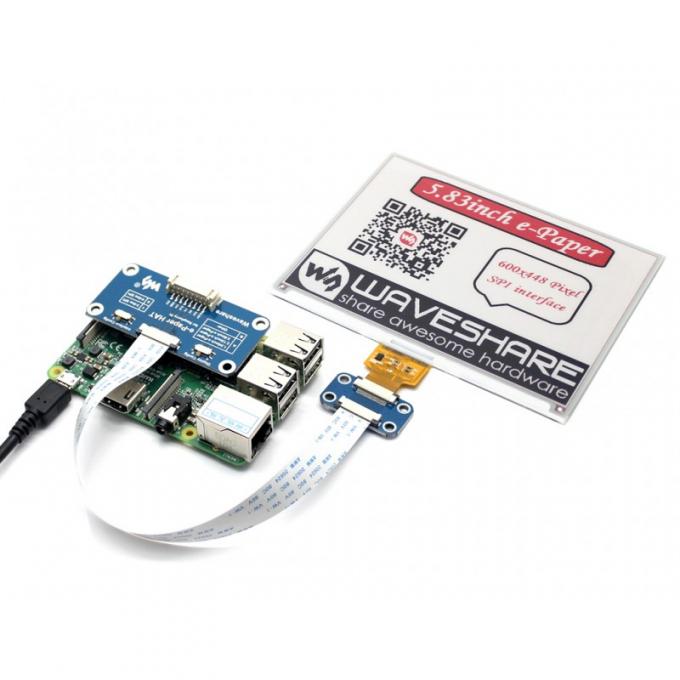

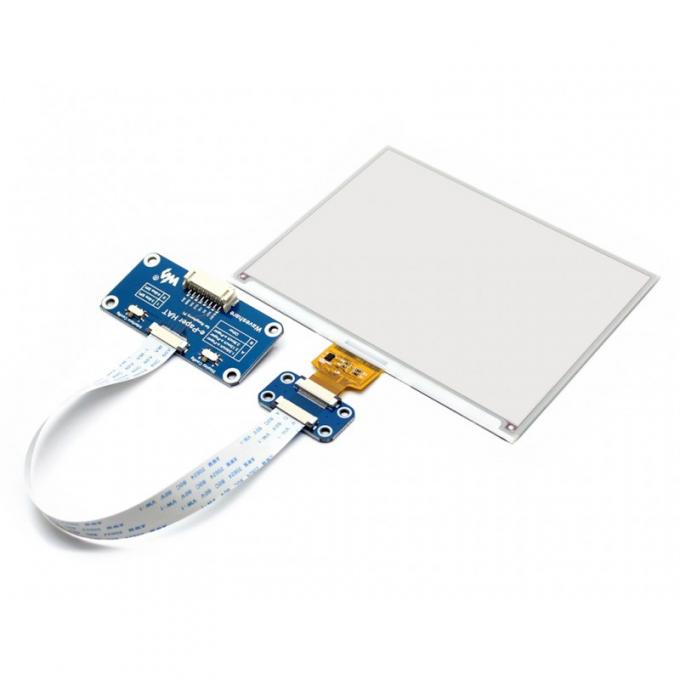

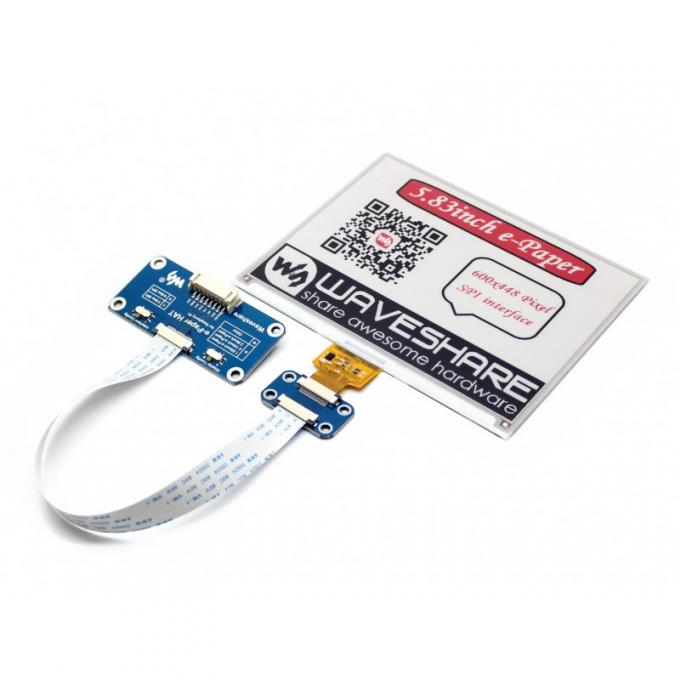

Дисплей трехцветный Waveshare E-Ink 5.83" 648x480 с модулем для Raspberry Pi

E-Ink дисплей 648x480 5.83 дюйма e-Paper HAT (B). Отличное решение для неторопливых автономных устройств с ультра-низким потреблением - дисплей, выполненный по технологии E-ink. Высокое разрешение, малое потребление (в основном при обновлении изображения), три цвета и 2 градации яркости и возможность сохранения изображения при отключении источника питания- всё это делает данный дисплей незаменимым при построении самодельных устройств.

Код производителя: 14600, 5.83inch e-Paper HAT (B)

Особенности:

• Без подсветки, продолжает отображать последний контент в течение длительного времени даже при отключении питания
• Сверхнизкое энергопотребление. Питание требуется только для обновления изображения
• Стандартный удлинитель Raspberry Pi 40PIN GPIO поддерживает платы серии Raspberry Pi, Jetson Nano и т.д.
• Интерфейс SPI для соединения с другими платами контроллеров, такими как Raspberry / Arduino / Nucleo и т. д.
• Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Jetson Nano / Arduino / STM32)

Интерфейс:

• VCC - Напряжение питания от 3.3 до 5 В
• GND - Общий провод
• DIN - SPI MOSI
• CLK - SPI SCK
• CS - SPI Выбор устройства. Активный низкий уровень
• DC - Выбор Данные/Команда. Высокий уровень - данные, низкий - команда
• RST - Внешний сигнал сброса. Активный низкий уровень
• BUSY - Сигнал занято. Активный низкий уровень

Габаритные размеры:

Характеристики:

• Рабочее напряжение: 3,3 В ~ 5 В
• Интерфейс: SPI
• Габаритные размеры: 125,40 мм × 99,50 мм
• Размер дисплея: 118,80 × 88,26 мм
• Шаг точек: 0,198 × 0,197
• Разрешение: 648 × 480
• Цвет дисплея: красный, черный, белый
• Уровень серого: 2
• Время полного обновления: 14 с
• Обновленная мощность: 26,4 мВт (тип.)
• Мощность в режиме ожидания: <0,017 мВт
• Угол обзора:> 170 °
• код производителя: 5.83inch e-Paper HAT (B)

Комплектация:

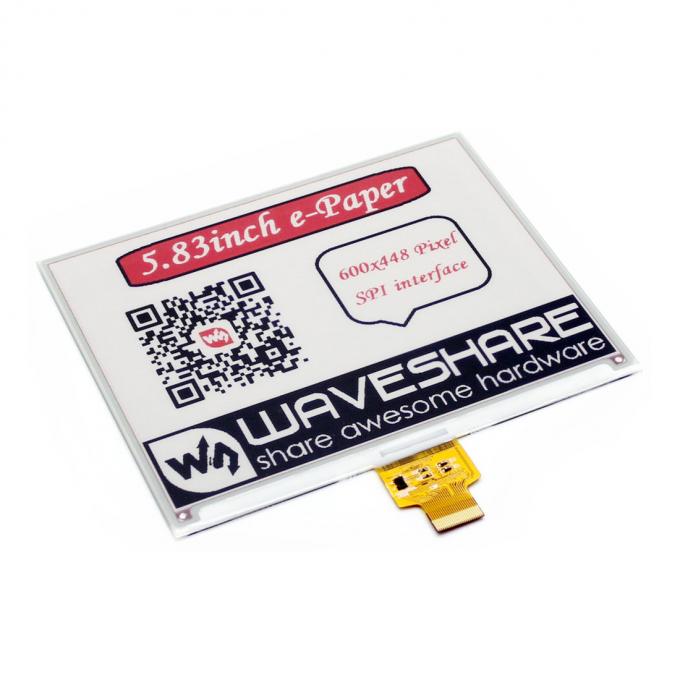

1. Дисплей 5.83inch e-Paper (B) - 1 шт.

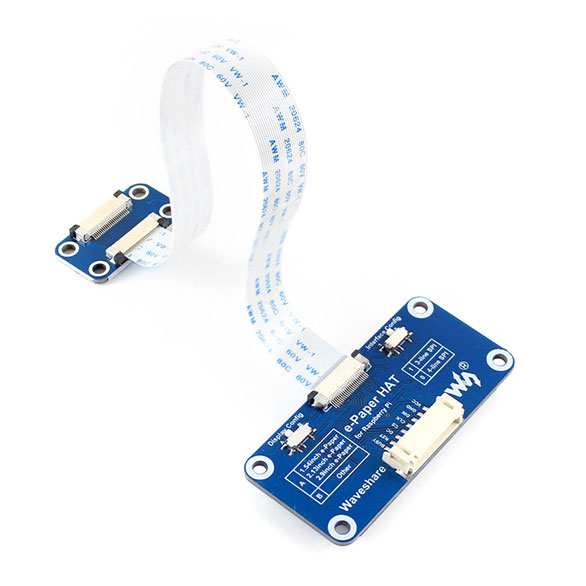

2. e-Paper драйвер HAT - 1 шт.

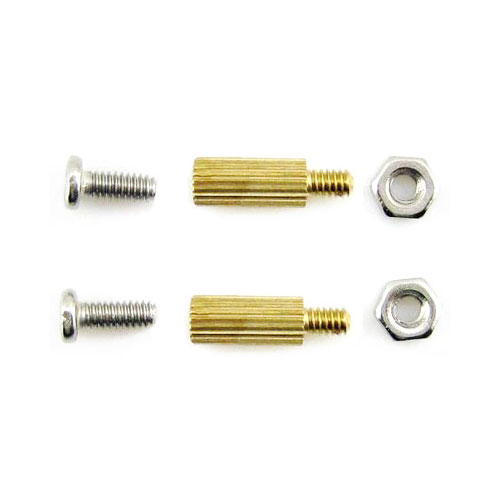

3. Крепление (стойка, винт и гайка) - 2 шт.

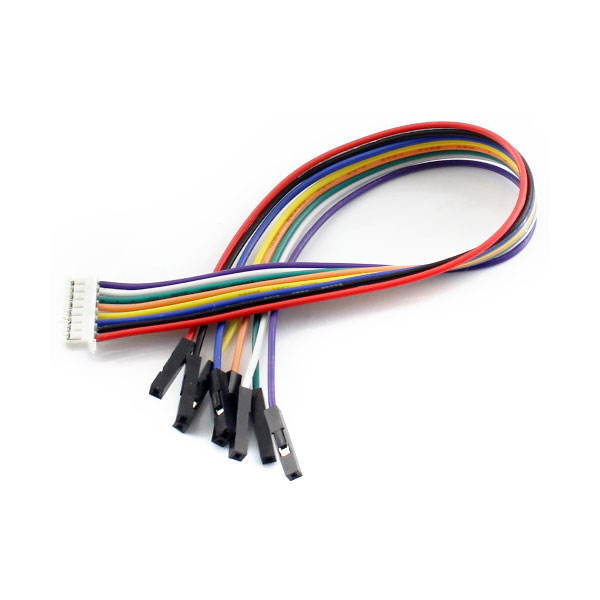

4. Кабель PH2.0 20cm 8Pin - 1 шт.

Ссылки:

• Wiki

Теги: электронные чернила, жидкие чернила, электронная бумага, дисплей для E-ink-Reader
