Модуль самодельного устройства сварки литиевых батарей 100A
код: WTU410
Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев
гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимостиВнимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
524 грн
в наличии
Описание
Отзывы (5)
Задать вопрос

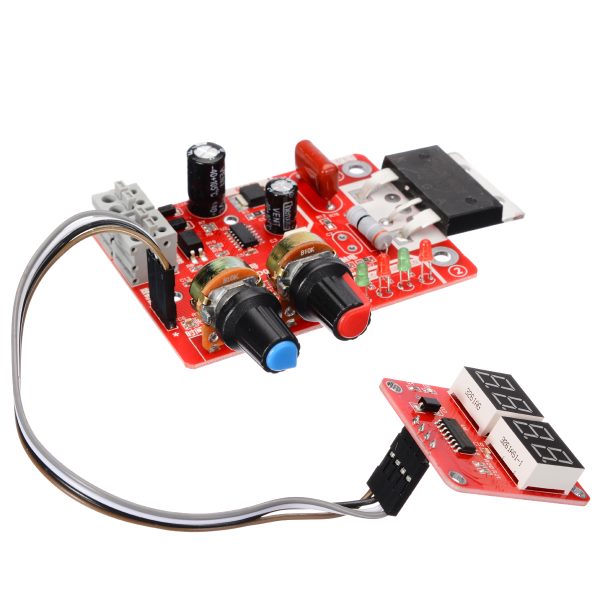

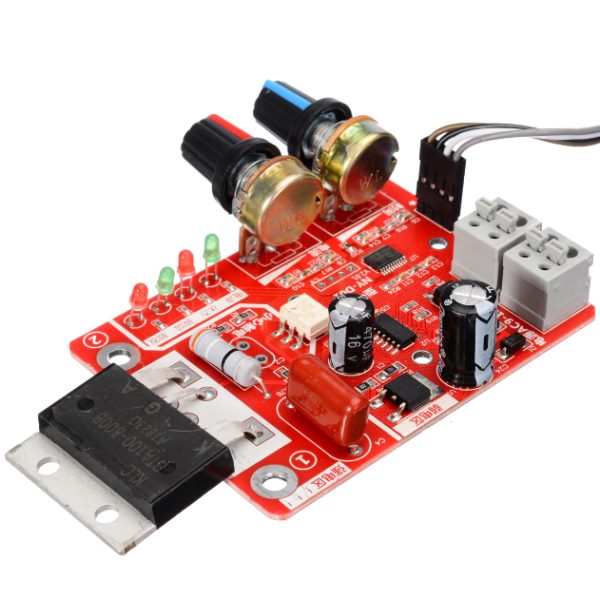

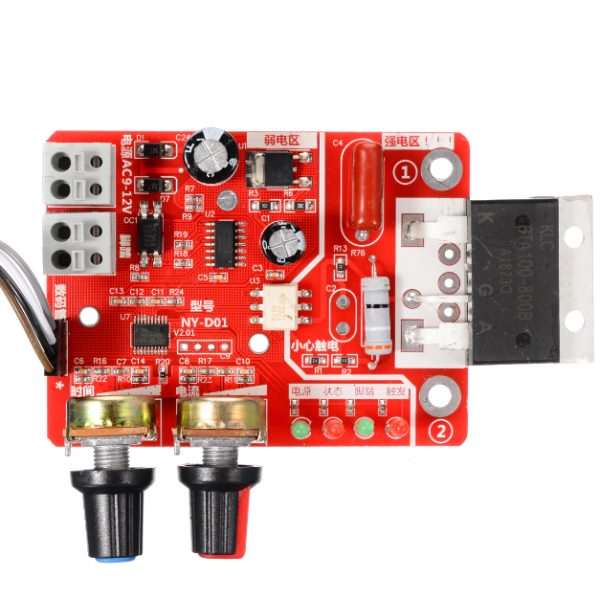

Модуль NY-D01-100A представляет собой управляющую часть в собранном виде для управления временем и мощностью импульса контактной точечной сварки (трансформаторной). Подключается в разрыв первичной обмотки трансформатора. В качестве управляющего микроконтроллера используется STM8S003F3P6. Регулировка силы тока и времени действия выполенена с помощью двух поворотных резисторов, выставленные значения отображаются на двухцифровых светодиодных семисегментных индикаторах.
Информацию и схемы для сборки различных вариантов устройства сварки на основе данного модуля можно найти в сети. Следует заметить, что использование данного модуля предполагает наличие мощного трансформатора (например от СВЧ-печи).
Характеристики:
Микроконтроллер управления: STM8S003F3P6
Тиристор: BTA100-800B
Максимальная сила тока: до 100A
Питание: AC 9 - 12 В
Подключение: в разрыв первичной обмотки трансформатора.
Время ввода: 1 - 50 единиц измерения (1 цикл - 20 мс)
Размеры панели управления: 80х60 мм
Размеры панели дисплея: 40х35 мм
Вес: 90 г
Комплект поставки:
Основная плата управления (модуль NY-D01)
Плата с индикаторами и соединительный шлейф
Комплект ручек для резисторов-регуляторов
Отзывы покупателей про Модуль самодельного устройства сварки литиевых батарей 100A
Тищенко Ігор Володимирович (30.12.2023)
Відмінно працює.Діапазон регулювання потужності достатній, а часу навіть занадто(але це не проблема, ставлю не більше 15 од. щоб не палити стрічки металу).Транс від мікрохвильовки (вторичка 5 витків діам.6мм.,напруга х.х.4 5В).Сімістор встановив на охолоджувач.Захист- автоматичний вимикач 10А категорія D.
Довольно интересное устройство, главное помнить что работает оно от переменного тока и с переменным, без замены компонентов постоянный подключить не получится. На малых токах радиатор не нужен, но лучше поставить. Так же для удобства можно подключить педаль для управления. В общем модулем доволен.
