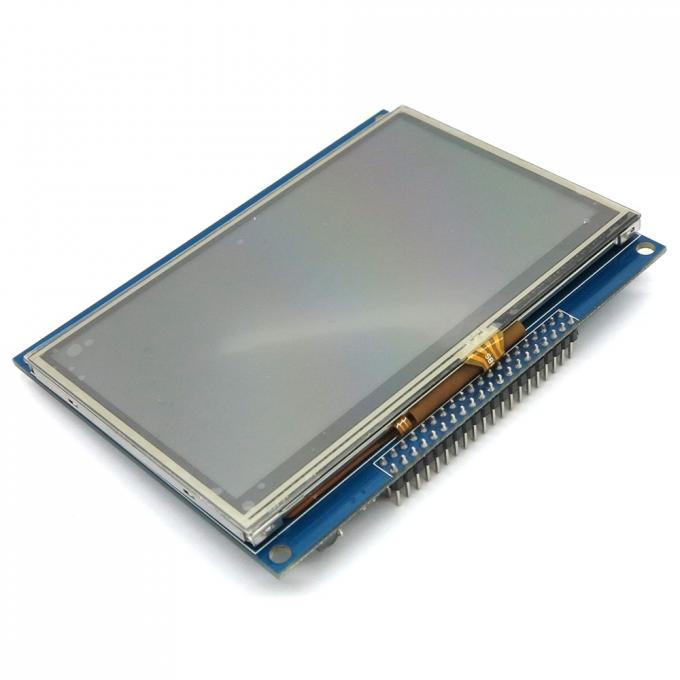

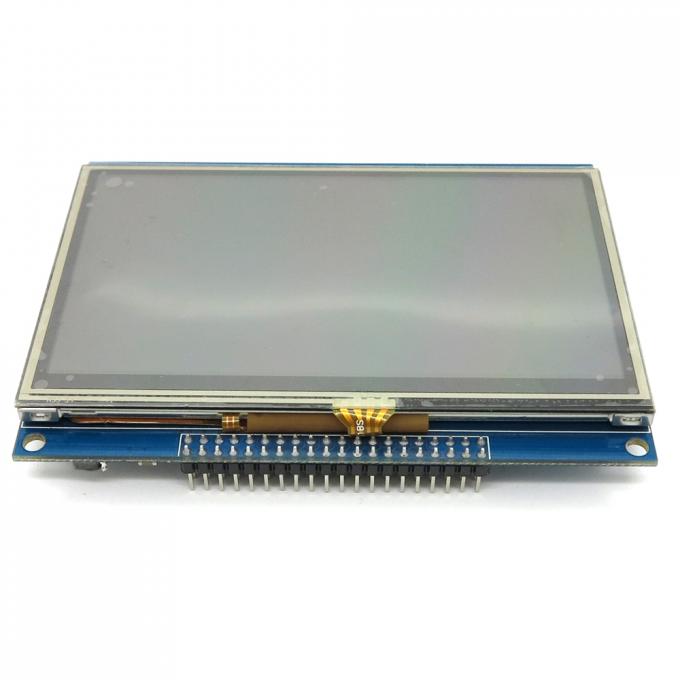

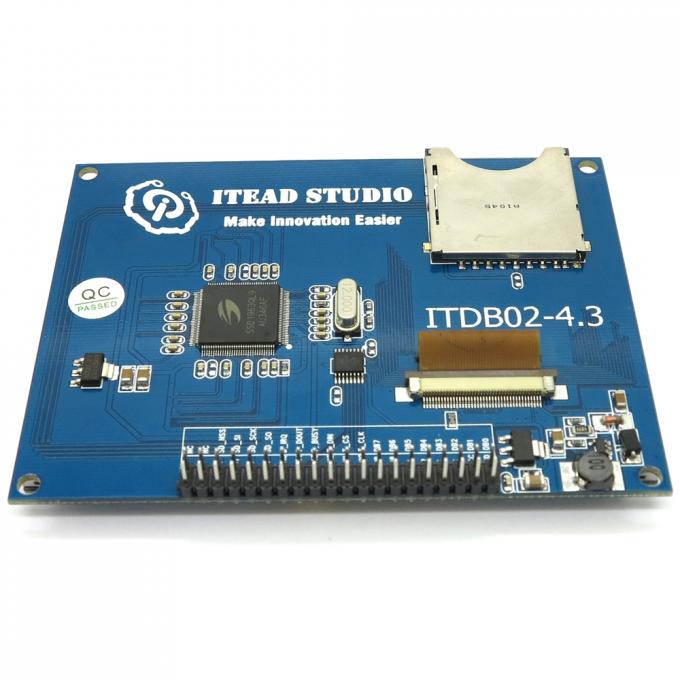

TFT LCD модуль с диагональю экрана 4.3 дюйма, разрешение экрана 272х480 точек, 65 тыс. цветов. Построен на базе контроллера SSD1963, поддерживает 16 битную шину данных с 4х проводным управляющим интерфейсом. Экран с тачскрином. Так же на плате есть разъем под SD карту. Поддерживает библиотеку UTFT. Размер видимой области экрана 97х55мм.
Размеры платы 10.5х8 см.

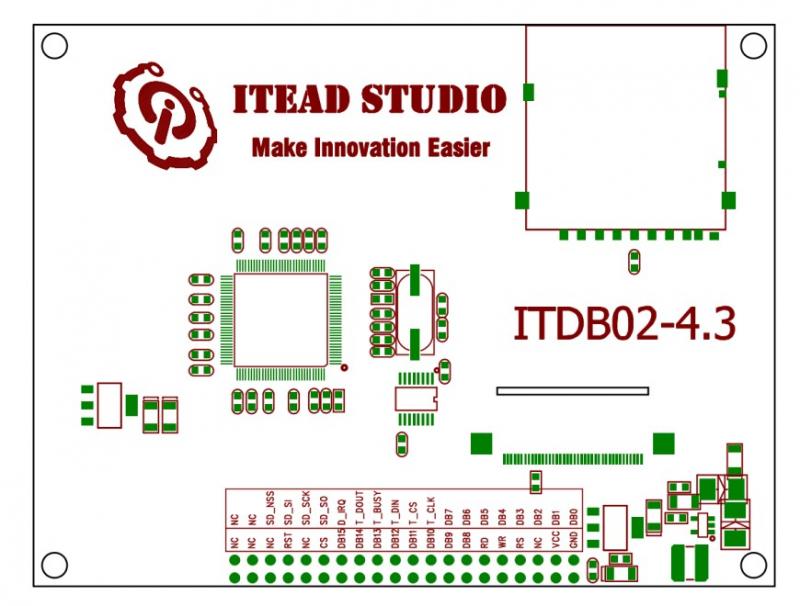

Вывод
Тип*
Описание
GND
G
Земля
VCC
P
5В питания
NC
-
Не подключен
RS
I
Переключение данные/команды
WR
I
Сигнал записи, активный низкий
RD
I
Сигнал чтения, активный низкий
DB8
I
Шина данных
DB9
I
Шина данных
DB10
I
Шина данных
DB11
I
Шина данных
DB12
I
Шина данных
DB13
I
Шина данных
DB14
I
Шина данных
DB15
I
Шина данных
CS
I
Выбор чипа (нужен при параллельной работе нескольких экранов), активный низкий
