Радиоудлинитель RFE0104R (сделано в Украине)

код: AOC716

Архивный товар, который больше не продается в нашем магазине

	3

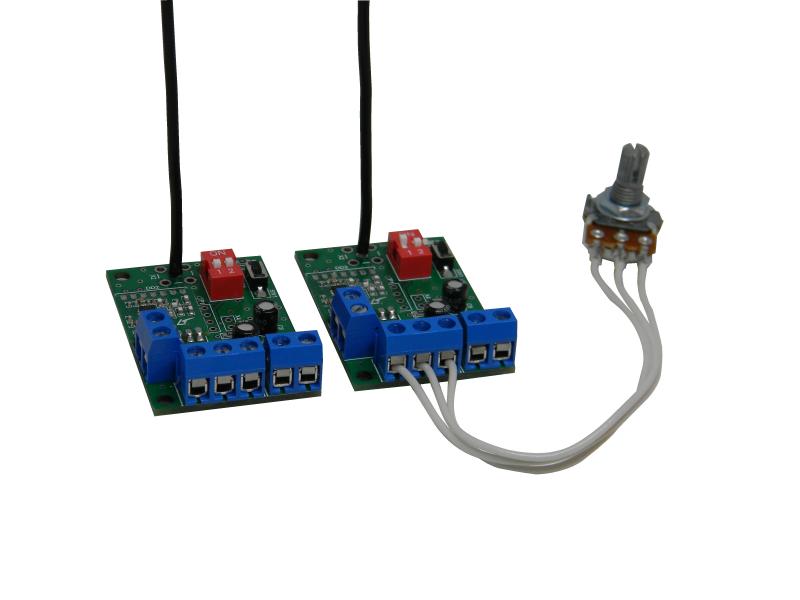

Радиоудлинитель RFE0104R предназначен для передачи оцифрованного значения от потенциометра по радиоканалу в радиусе до 150м, RFE0104R имеет один вход для подключения переменного резистора (10кОм – 100кОм) и один выход ШИМ (частота 1.2кГц, уровень 3.3В).

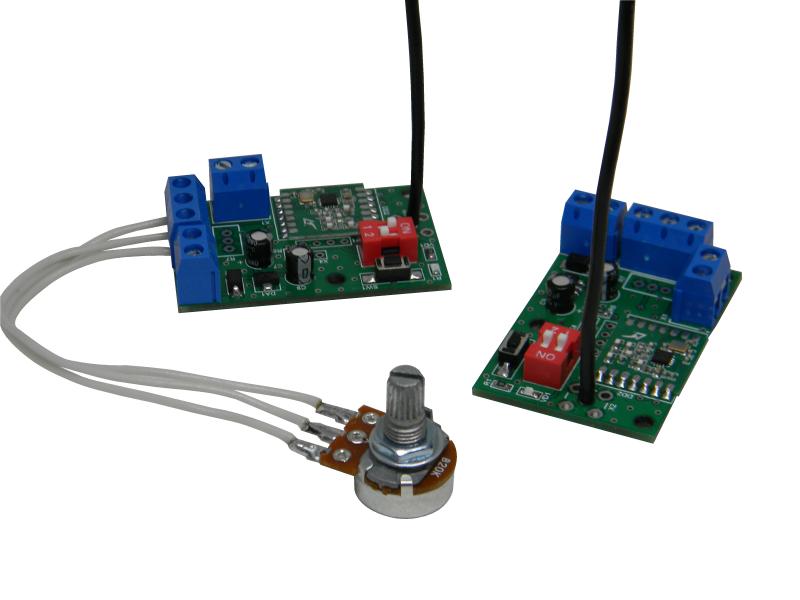

Рисунок 1 Внешний вид RFE0104R

С помощью DIP переключателя SP1 выставляется режим работы прибора, рисунок 2:

- режим работы “ПРИЕМНИК”

- режим работы “ПЕРЕДАТЧИК”

- режим работы “ПЕРЕДАЧА ID НОМЕРА”

- режим работы “УДАЛЕНИЕ ID НОМЕРА”

Рисунок 2 Режимы работы устройства

Основные характеристики:

- Рабочая частота: 868МГц

- Тип модуляции: GFSK

- Напряжение питания: 5В - 30В

- Рабочая температура: -40С …. + 70С

- Выходная частота ШИМ сигнала приемника: 1.2 кГц

- Значение сопротивления переменного резистора (передатчика): 10кОм – 100кОм

Режимы работы:

Режим работы выставляется DIP переключателями перед включением платы. Каждое устройство имеет свой уникальный ID номер. Для работы радиоудлинителя необходимо, чтоб ID номер передатчика был прописан в приемник. В приемник можно записать только один ID номер передатчика.

Режим записи ID номера

Для работы системы (в режиме точка-точка) необходимо прописать ID номер (ID номер передатчика в приемник) для этого передатчик необходимо перевести в режим: “ПЕРЕДАЧА ID НОМЕРА” (первую плату), а приемник в режим “ ПРИЕМНИК ” (вторую плату), включить питание и одновременно нажать на кнопку SA1 (PROG) на двух платах. После успешной записи ID номера на плате приемника три раза моргнет светодиод VD1. Если в памяти приемного модуля уже есть ID номер передатчика: светодиод на плате приемника будет моргать с частотой приема данных от передатчика.

После записи ID номеров необходимо выключить питание и перевести платы в режим: “ ПЕРЕДАТЧИК ” (первую плату) и в режим “ ПРИЕМНИК ” (вторую плату).

Режим удаления ID номера

Для удаления ID номера с платы приемника необходимо: выставить DIP переключателем SP1 режим “УДАЛЕНИЕ ID”, включить питание, нажать и удерживать кнопку “PROG”, на протяжении 2-3 сек, пока светодиод не начнет моргать.

Рабочий режим

После записи ID номера переводим передатчик в режим “ ПЕРЕДАТЧИК ”, включаем питание на двух платах. С интервалом в 20-30 мс считывается значение переменного резистора и передается на приемную плату. Приемник формирует сигнал ШИМ (частота 1.2 кГц) пропорциональный значению переменного резистора.
