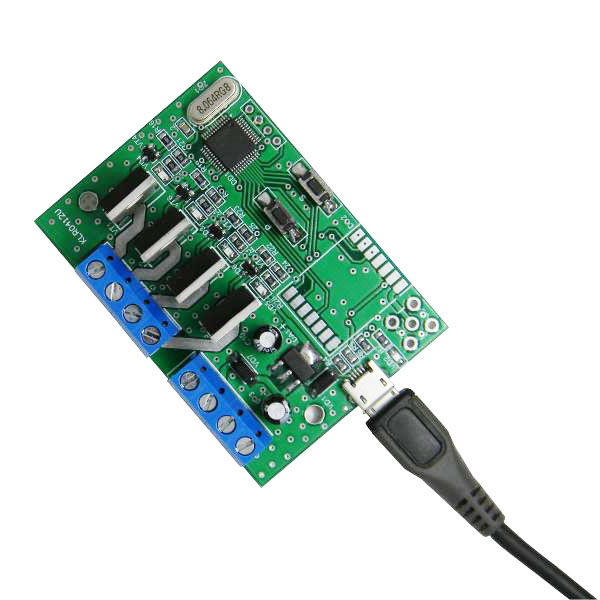

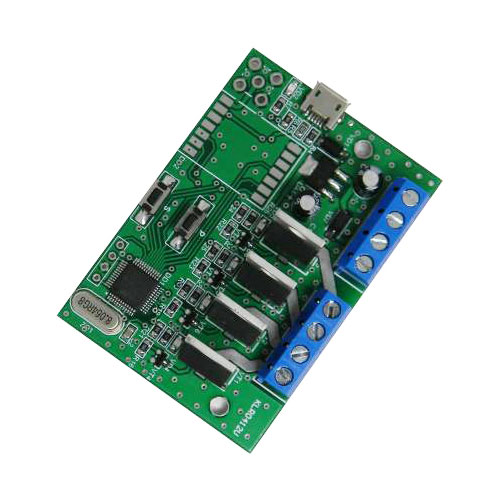

Контроллеры KLR0412 применяются для управления светодиодными лентами, с напряжением питания 12В, управлением светодиодными буквами, наборами линеек светодиодов. Программы создаются индивидуально с помощью утилиты KLR1204RF. Переключение программ и скорости осуществляется с помощью кнопок на плате или с помощью 4-х кнопочного радиопульта. Плата контроллера адаптирована под корпус Z-54.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
-
Подключение выходной нагрузки: общий анод;
-
Напряжение питания 12В;
-
Ток на канал до 7А;
-
Рабочая температура от -40 до +70;
-
Габаритные размеры платы: 63x44x23мм;
-
Габаритные размеры корпуса Z-54: 88х73х40мм. в комплекте не поставляется.
Рис.1 Схема подключения контроллера KLR0412U
