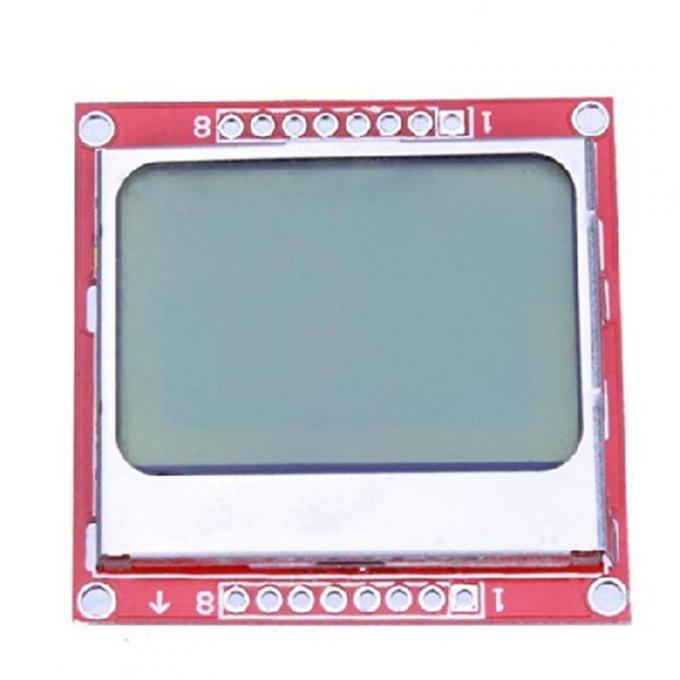

Nokia 5110 LCD модуль (синяя подсветка)

Кишка Дмитрий Владимирович (02.12.2022)

Nokia 5110 LCD модуль синяя подсветка не работает.
к сожалению расстроился он нужен был для проекта

Шрамко Олексій (25.01.2022)

Перший був бракований, пропадало зображення, неконтакт. Поміняли без зайвих слів. Другий виявився зі значно меншим контрастом, ніж у першого. Контраст можна налаштувати програмно, але зображення усе одно менш контрастне, ніж у першого. Зрозумів, що вони усі з дефектами. Доречі, чомусь працює навіть без підключення VCC і/або GND. Таке диво помітив випадково.Залишив собі для тестів. Придбав OLED, для нього не треба освітлення або підсвітка, стало значно красивіше.

Юрий (09.08.2021)

НЕ БРАТЬ!!! Количество брака более 50%
при разборке удивляет количество грязи в середине, китайцы разбирают старые телефоны перепаковыват на платы и впаривают нам

Сергей (14.06.2021)

Дисплей с белой подсветкой, что кмк лучше синей)
Подключается просто, довольно компактный, удобно что выводы можно припаять сверху или снизу.
Однако в плане качества - сначала не работал, после того как немного прижал - появилось изображение, но с двумя горизонтальными полосами, прижал сильнее - и сломал(
Плюс, само стеклышко у него было в царапинах.

Abdank (24.03.2021)

У модуля главный недостаток - плохой прижим матрицы к контактам платы. Прижим обеспечивается обечайкой. Её можно снять, отогнув усики снизу. Усики удалить и припаять вместо них полоски белой жести от консервной банки, к примеру от сгущёнки. Так, чтобы выступали на 5-6 мм. Собрать, прижать плотно и загнуть снизу. Помогает. Второй недостаток - высокая чувствительность к влаге. Кухонный таймер на этом модуле отказался работать на кухне. Экран становился чёрным, пока не просыхал в другом месте.

Денис (10.08.2020)

Нормально работает с полпинка. Запитал от 3.3В. Подсветку на землю подключать надо.

Nokia 5110 (13.07.2020)

контакты норм
http://forum.arduino.ua/img/members/17/photo_2020-07-13_11-15-42.jpg
для корректной работы рекомендую

"Тарас Иванив (31.03.2017)
Доставка - быстро. Пришлось немного поджать рамку."

https://forum.arduino.ua/img/members/17/photo_2020-07-13_11-23-46.jpg

Сергей (27.04.2020)

Модуль работает только если прижать экран к плате. Причем выводные контакты экрана прижаты к плате хорошо, но сам блок этих контактов немного болтается в экране. Так как брал плату чисто поиграться, то бельевая прищепка в углу модуля не сильно мешает :)

Александр (09.06.2019)

Не работает, подсветка работает, остальное нет, наверное, брак...

Тарас (28.12.2018)

Когда появится в продаже ?

Александр Березняк (10.07.2018)

Прислали все оперативно, дисплей проработал пару часов, написал жалобу, посмотрю, что ответят, обидно.

Павел (14.05.2018)

Брал 3 шт, отправили быстро, все работает четко, рекомендую.

Железняк Андрей (30.04.2018)

Всё чётко, работает качественно. Подсветка белая. Обязательно питать нужно от 3,3 Вольта. При 5 вольтах может сгореть!

Алиев Руслан (25.04.2018)

Работает, только с распиновкой подсветки пришлось немного разобраться. А так всё работает отлично.

Юрий (23.12.2017)

Все нормально,работают,только сопротивления добавил

Тимофеев Дмитрий (04.08.2017)

Подключал к nodemcu долго не хотело оживать.
ожил использовал как пример и библиотеки отсюда
Часы на Nokia 5110 и esp8266 (русификация в комплекте)
https://esp8266.ru/forum/threads/chasy-na-nokia-5110-i-esp8266-rusifikacija-v-komplekte.1594/

Олег (04.07.2017)

обережно зняв плівку - скло пошкоджене у 4х місях!
взагалі працює.

http://pastexen.com/i/F1CLovYyJ4.png

Григорий (07.06.2017)

Адафрутовская библиотека работает на нем коряво. Если символы, то норм, незаметно, а вот графика растянута по вертикали. Естественно, русских шрифтов нет и их надо выстукивать шаманским бубном. Входы нормально относятся к 3.3 и 5В, питание только 3.3! Подсветка синяя

Ivan (01.06.2017)

Все прекрасно работает!

Сокольский Антон (02.05.2017)

Помимо прочего, заказывал два таких модуля(16.04.2017). Доставка до Харькова заняла 4 дня. Оба модуля были хорошо упакованы, но, к сожалению, работают только при сильном прижатии дисплея к плате(при ослаблении нажатия дисплеи гаснут). Дисплеи нужны были срочно, поэтому пришлось купить по местному.

Тарас Иванив (31.03.2017)

Доставка - быстро. Пришлось немного поджать рамку.

Снегир Александр (27.03.2017)

Отправили в тот же день. Дисплеи рабочие оба. Упакованы добротно. Подключать только через 3,3 В. На 5 В подгорят.

Виноградов Сергей Александрович (18.03.2017)

Хороший экранчик, Отправили оперативно. Качество отменное. Премного благодарен. С уважением Сергей.

Виноградов Сергей Александрович (11.03.2017)

Хороший LCD экран. заработали оба сразу. Душа не нарадуется...

Александр (09.03.2017)

Дисплей отлично работает.

Виталий Скрынник (26.02.2017)

Простой и надёжный LCD экранчик, соответствует всем заявленным функциям.
Покупкой доволен.

Источник http://arduino-ua.com/index.php?productID=407&CodOrd=2a55db968e#discussion

Поливцев Сергей (26.02.2017)

Отличный дисплей, взял 3 шт. работают без проблем,
покупкой доволен.

Сергій (12.02.2017)

Отримав швидко, але він не робочий!!!!

Владимир (04.02.2017)

Отличный экран, но если при подключении у вас что-то не заработает (например, подсветка горит, все правильно подключили, но дисплей не хочет отображать символы), разберите его, уберите пленку, соберите обратно и убедитесь, что прижаты все 4 контакта по рамке. Заработало после этой процедуры сразу.

Запитывать от 3.3 Вольт, с 5 Вольтами не балуйтесь:)

Александр (25.11.2016)

Доставили оперативно, дисплеи запустились сразу, большое спасибо

Андрій (22.11.2016)

Замовив тут купу деталей все приїхало швидко. сервіс дійсно гарний.

але даний дисплейчик не хоче працювати по стандартній схемі підключення. Працює тільки тоді коли CE (chip enable) підключаю на вивід GND (ground) ардуїни. може хтосьстикався з таким?

Сергей (02.04.2016)

Заказал, купил, подключил - отлично работает. Всё быстро и оперативно отправили и доставили.

Игорь (30.12.2015)

Получил красный, а не синий модуль с иллюстрации. Работает, отличие только в подсветке (контакт активации надо подключать к земле, а не к питанию 3.3В).

Фото http://i.imgur.com/rzxrIJ8.jpg

ЗЫ: Модуль сначала нормально работал на контрасте 50%, затем сам по себе решил, что ему лучше будет на 20%.

Виктор (26.12.2015)

Сам модуль новый, а экранчик - нет, с царапинами, хоть и под пленочкой. Это не большая проблема, но лучше указывать в описании товара эту подробность.

klim (12.10.2015)

сами экраны это полностью новые или это хорошего качества снятые со старых телефонов?

Денис (19.05.2015)

Подключение графического модуля-дисплея Nokia5110 к Arduino
http://zelectro.cc/nokia5110_module_arduino

Игорь (12.05.2015)

Работает! Можно брать

Александр Збритский (24.01.2015)

Хороший ЖКИ, сделал на нем LC метр получился отличный приборчик. Я доволен покупкой.

Сергей (06.01.2015)

Все же еще раз напишу :) никак немогу НАРАДОВАТЬСЯ этому экранчику. Играюсь уже пол дня. Сделал на ардуинке "змейку" :) правда гоняюсь за одним кубиком и змейка не растет но скоро доделаю и выложу код :)

Сергей (06.01.2015)

Купил сегодня этот экранчик - ПОЛЕТ НОРМАЛЬНЫЙ!!!! запустился без проблем на ардуино про микро. Код брал с этого сайта и библиотеку тоже
http://zelectro.cc/nokia5110_module_arduino

Виталий Гренков (22.09.2014)

Простой в использовании дисплей с минимальным интерфейсом для взаимодействия. Пользоваться легко, примеры кода в сети находятся быстро. В общем я доволен

Неан Эвит (23.04.2014)

Работает. Шрифты, графика.

Женька (08.03.2014)

Не знаю как с этим, но оригинальный от 3310 я однажды 5-ю вольтами спалил, так что 3.3В only.

Дмитрий (18.11.2013)

Простой и надёжный LCD экранчик, соответствует всем заявленным функциям. Приспособил под велокомпьютер (в сборке с Arduino Nano), работает как положено, покупкой доволен.
