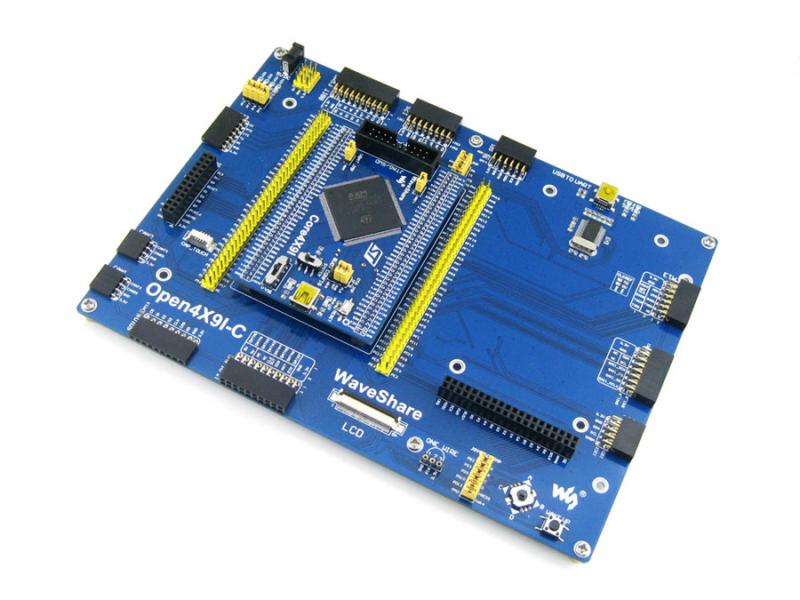

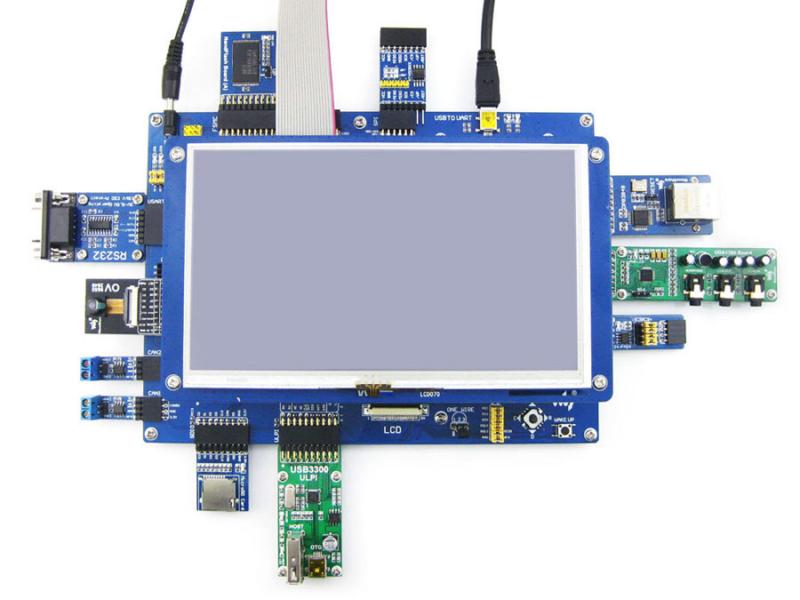

Набор платы разработчика Open429I-C от WaveShare

Набор платы разработчика STM32 Open429I-C предназначен для макетирования и отладки устройств на базе микроконтроллера STM32F429IGT6 и содержит все необходимые интерфейсные модули стандартных интерфейсов и сенсорный дисплей для легкого макетирования. В набор входит диск в программным обеспечением разработчика.

Код производителя: 9187, Open429I-C Package A

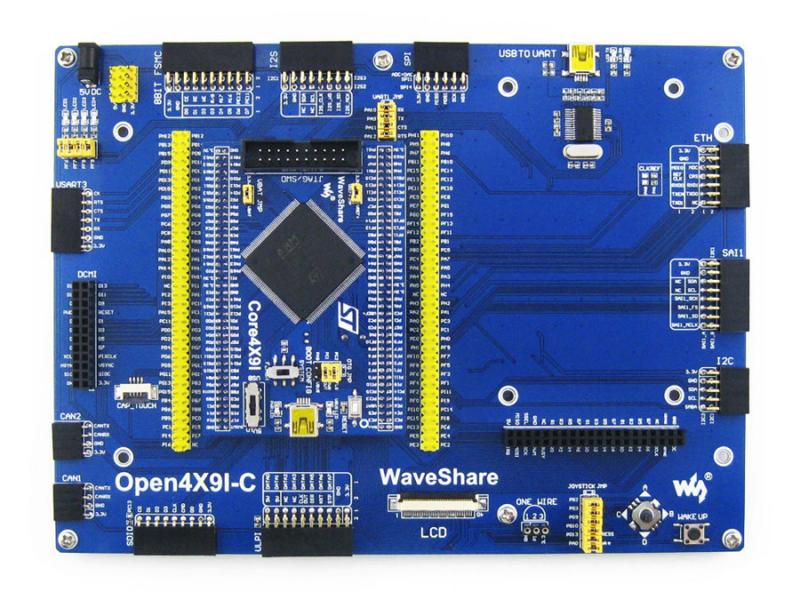

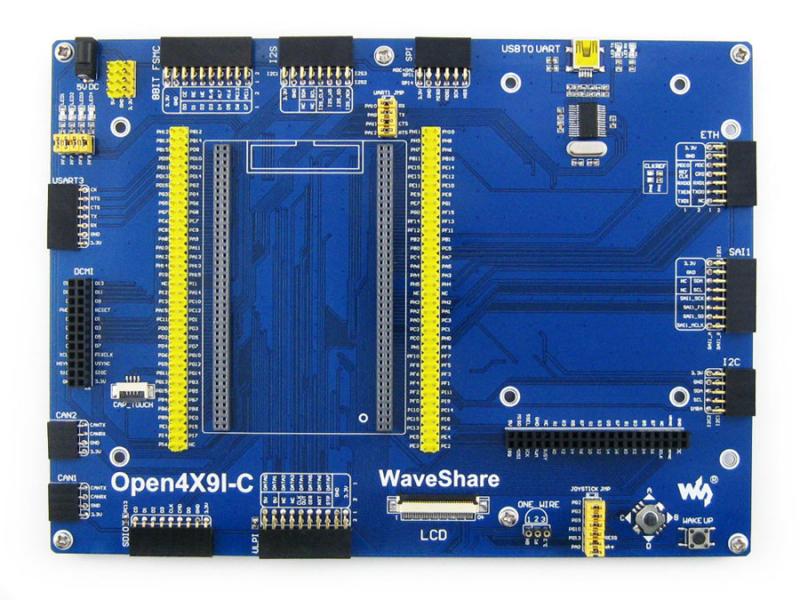

Расположение элементов на материнской плате:

1. Плата Core429I
2. USART3 интерфейс: подключение к интерфейсам RS232, RS485, USB TO 232 и т.д.
3. DCMI интерфейс для подключения камеры
4. Интерфейс сенсорной панели: для подключения сенсорной панели дисплея
5. CAN2 интерфейс
6. CAN1 интерфейс
7. SDIO интерфейс: для подключения модуля Micro SD карты памяти
8. ULPI интерфейс: для подключения высокоскоростной USB периферии (в STM32F429I интегрирован USB HS контроллер без физического уровня)
9. LCD интерфейс 1: для подключения 7-дюймового ЖКИ дисплея
10. ONE-WIRE интерфейс: для подключения ONE-WIRE устройств (в корпусе TO-92), например датчиков температуры DS18B20
11. LCD интерфейс 2: для подключения 4.3-дюймового ЖКИ дисплея
12. I2C2/I2C3 интерфейсы: для подключения I2C периферии такой как расширители PCF8574, микросхемы памяти EEPROM AT24Cxx и т.д.
13. SAI1 интерфейс: для подключения звуковых модулей
14. Ethernet интерфейс: для подключения Ethernet модулей
15. USB разъём: конвертер USB в UART с микросхемой PL2303
16. SPI1/SPI2 интерфейсы:
    • легкое и простое подключение SPI периферии такой как памяти DataFlash (AT45DBxx), SD карт памяти, MP3 модулей и т.д.
    • для подключение ЦАП/АЦП модулей
17. I2S2/I2S3/I2C1 интерфейсы: для подключения I2S периферии такой как аудиомодули
18. 8-бит FMC интерфейс: для подключения NandFlash модулей памяти
19. Входной разъём питания 5В
20. Входы/выходы источников питания 5В/3.3В
21. Разъём выводов микроконтроллера: разъём для подключения ко всем доступным выводам микроконтроллера
22. PL2303: Конвертер USB в UART
23. Светодиоды: индикация состояния выполнения программы
24. PL2303 TX и RX индикаторные светодиоды
25. Кварцевый резонатор 12Мгц для конвертера PL2303
26. 5-ти позиционный джойстик
27. WAKE UP кнопка: используется для вывода микроконтроллера из режима сна
28. Выводы конвертера USB в UART
29. LED джампер
    • закорочен - светодиод подключен к порту микроконтроллера
    • открыт - к светодиоду можно подключиться через свободный пин
30. Джамперы кнопок/джойстика
    • закорочен - джойстик и кнопки подключены к портам микроконтроллера
    • открыт - к кнопкам и джойстику можно подключиться через свободные пины

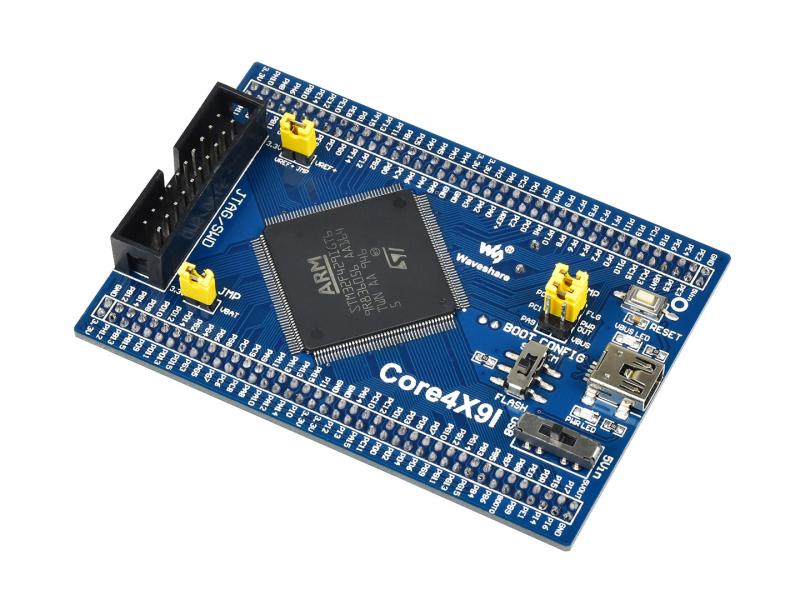

Расположение элементов на плате процессора Core429I:

1. STM32F429IGT6: высокопроизводительный STM32 микроконтроллер:
   • Ядро: Cortex-M4 32-бит RISC
   • Возможности: одноцикловые DSP инструкции
   • Рабочая частота: 180Мгц, 225 DMIPS/1.25 DMIPS/Мгц
   • Рабочее напряжение: от 1.8В до 3.6В
   • Корпус: LQFP176
   • Память: 1024КБ Flash память программ, 256+4КБ оперативная SRAM память
   • Интерфейсы связи микроконтроллера:
     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
     • 1 x FMC, 1 x SDIO, 2 x CAN
     • 1 x LCD-TFT
     • 1 x USB 2.0 HS/FS контроллер (с доступом ПДП)
     • 1 x USB HS ULPI (требуется внешний физический уровень)
     • 1 x 10/100 Ethernet MAC
     • 1 x 8 и 14-бит интерфейс камеры
   • Преобразователи ЦАП и АЦП: 3 x АЦП (12-бит, 1μs, 24 канала); 2 x ЦАП (12-бит)
   • Интерфейм программирования и отладки: поддерживает JTAG/SWD интерфейсы

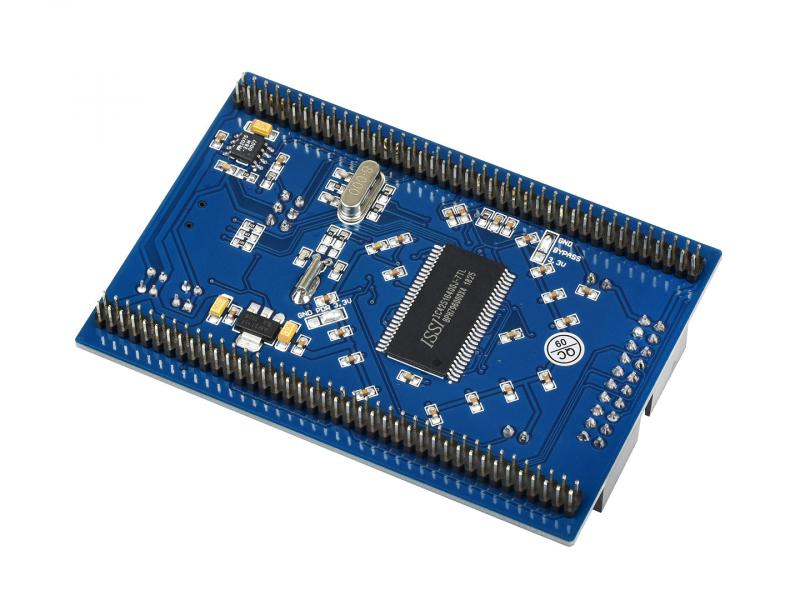

2. IS42S16400J: Оперативная память SDRAM 1 Мб x 16 бит x 4 Банка (64-МБИТ)
3. Стабилизатор напряжения AMS1117-3.3: 3.3В
4. MIC2075: контроллер USB питания
5. Переключатель источника питания: 5Vin или USB разъём
6. Переключатель режима запуска для конфигурирования BOOT0 вывода
7. Индикатор питания
8. VBUS светодиод
9. Кнопка сброса
10. Кварцевый резонатор 8МГц
11. Кварцевый резонатор 32.768K для часов реального времени
12. JTAG/SWD интерфейс: для программирования и отладки. Программатор в набор не входит!
13. USB разъём с поддержкой режимов устройства и Хоста
14. Разъём для подключения к выводам микроконтроллера
15. Разъём питания 5Vin
16. USB OTG/HOST джампер
    • закорочен - используется USB OTG/HOST
    • открыт - разъём отключен от микроконтроллера
17. Переключатель питания VBAT
    • закорочен - используется системное питание
    • открыт - на свободный пин можно подать внешнее батарейное питание
18. Переключатель источника опорного напряжения VREF
    • закорочен - вход опорного напряжения подключен к системному питанию
    • открыт - на свободный пин можно подключить внешний источник опорного напряжения

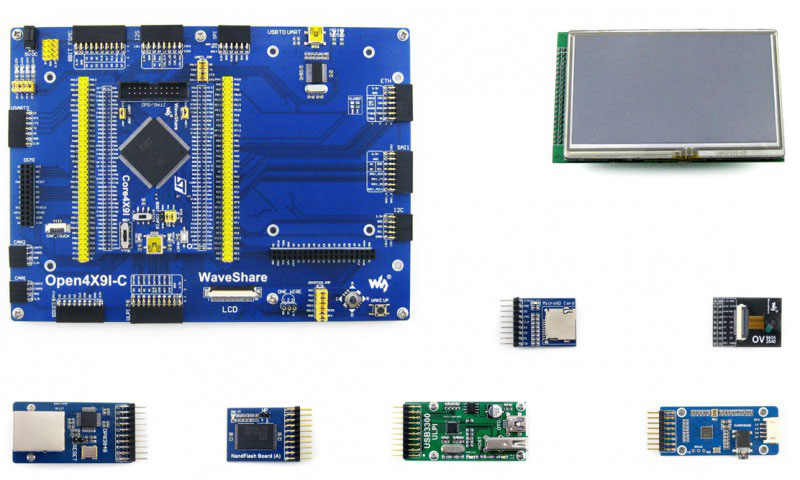

Состав набора:

• Open429I-C плата разработчика x 1
• USB type A - mini-B кабель x 1
• USB type A - mini-B кабель x 1
• Набор проводов 4-пин и 2-пин x 1
• USB кабель питания x 1
• Компакт-диск с ПО x 1
• 4.3-дюймовый ЖКИ дисплей с разрешением 480x272 точек с сенсорной панелью x 1
• DP83848 Ethernet модуль x 1
• USB3300 USB HS модуль x 1
• Модуль NandFlash памяти x 1
• WM8960 Звуковой модуль x 1
• Модуль Micro SD карты памяти x 1
• Модуль камеры OV2640 x 1
• Ethernet кабель x 1
• Крепеж для крепления дисплея x 1

JTAG/SWD интерфейсы:

На рисунках показаны расположение и назначение сигналов JTAG/SWD интерфейсов

Figure 1. JTAG Header Pinout	Figure 2. SWD Header Pinout
